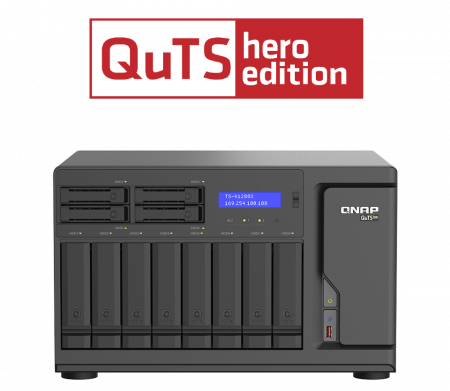

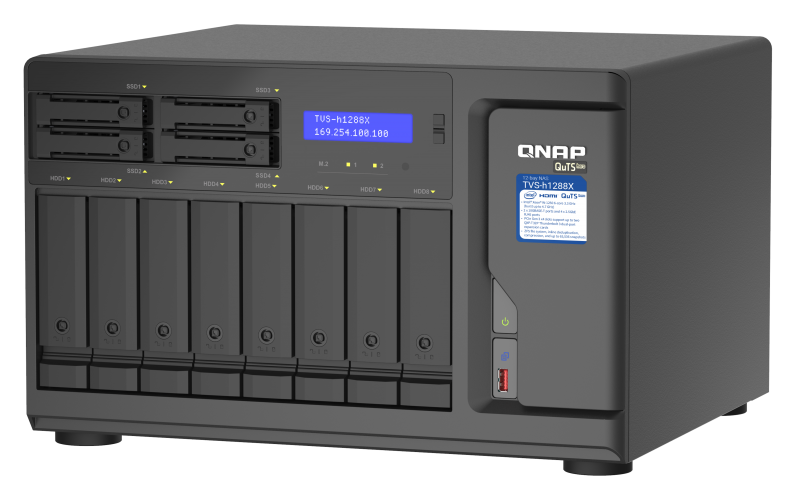

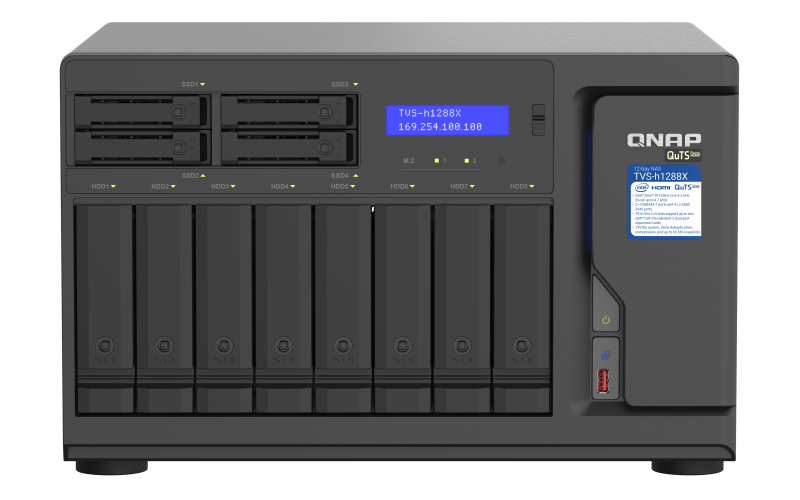

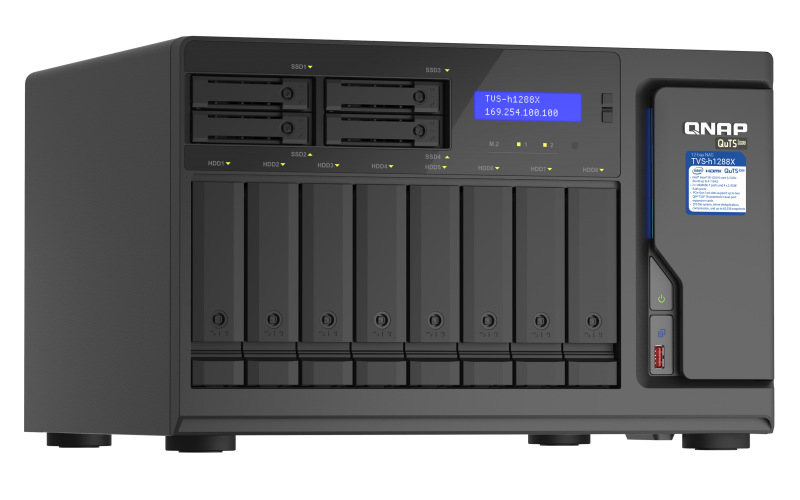

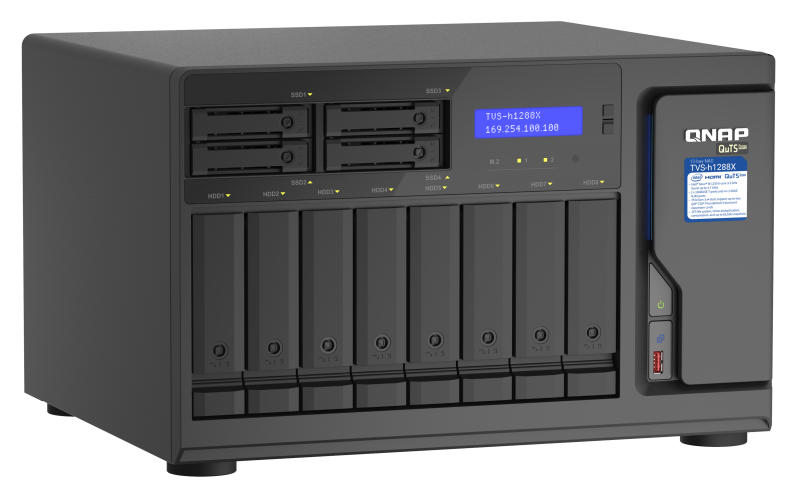

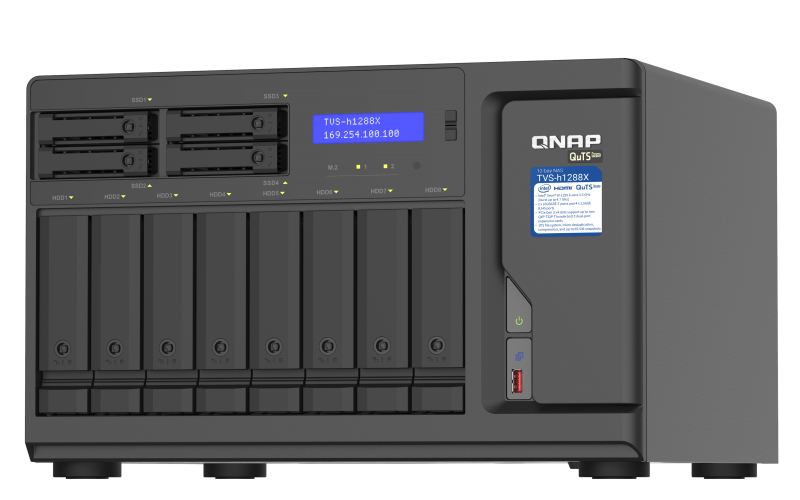

TVS-h1288X

六核心 3.3 GHz 处理器

TVS-h1288X
Intel® Xeon® W 桌上型 QuTS hero NAS,实现极速 Thunderbolt™ 3 影音编辑协作与 10GbE 虚拟机应用的利器

    • intel-xeon_E

    • thunderbolt

    大容量 TVS-h1288X 搭载强悍 Intel® Xeon® W 处理器,可同时安装 2 张 QNAP QXP-T32P Thunderbolt™ 3 PCIe 扩充卡 (选购),享有高达 4 个 Thunderbolt™ 3 高速传输端口所带来的极速影音编辑工作流,打造 Mac® 与 Windows® 效能多媒体协作环境。TVS-h1288X 亦内建多端口 10GbE 与 2.5GbE 传输,支持 Port Trunking 与故障转移,为企业应用带来大带宽传输的优势。奠基于 ZFS 的 QuTS hero 操作系统重视数据完整性,支持区块层级实时重复数据删除和压缩、近乎无限的快照 (Snapshot)、实时快照同步 (Real-time SnapSync)、和读写兼备的多层快取等进阶功能。不仅影音编辑协作,作为文件服务器、虚拟服务器、以及文件备份及异地备援等应用,TVS-h1288X 皆能完美胜任,满足企业重视高效率和稳定服务的要求。

    • 安装 2 张 QXP-T32P 扩充卡 (Gen 3 x4 扩展槽),一次获得 4 个Thunderbolt™ 3 超高速带宽端口。
      注:QXP-T32P 扩充卡需额外选购

    • 2 个 10GBASE-T 与 4 个 2.5GbE 网络端口,加速虚拟机应用、密集档案存取、高速备份/还原、以及影音传输。

    • PCIe 扩展槽亦可弹性安装 5GbE/ 10GbE/ 25GbE/ 40GbE 网络卡、QM2 扩充卡,或图形显示适配器。

    • 支持 HDMI 4K @30Hz 高画质输出、4K 硬件译码与影片转文件,以及影音串流。

    • 支持虚拟机与软件容器,集中化存储、备份、分享,及灾难复原,且存储空间可弹性扩充。

    • 云存储网关整合 NAS 与主流云端服务,结合本机快取让存取云数据如同本地存取快速,加速企业数据上云落地。

    型号选择

    1. TVS-h1288X-W1250-16G

      Intel® Xeon® W-1250 六核心 3.3 GHz 处理器 (最大超频 4.7 GHz),16 GB DDR4 ECC 内存 (2 x 8 GB)

    六核心可高达 4.7 GHz,DDR4 ECC 内存可扩充至 128 GB

    Intel® Xeon® W 处理器的设计适合各行各业的创作型专业人士,而 TVS-h1288X 采用的 Intel® Xeon® W-1250 六核心 3.3 GHz 处理器,最大超频 4.7 GHz,高频率、高运算力亦大幅推升 NAS 内建虚拟机性能;内建 Intel® AES-NI加密引擎,即使进行 AES 256-bit 加密加速时,依旧提供优异的数据访问速度,保护 NAS 数据安全同时维持系统效能运作。双信道 DDR4 ECC 内存架构,配备 4 条 Long-DIMM 插槽,让内存容量最大可扩充至 128 GB 以处理更高的工作负载。

    Windows Sequential File Transfer (4 x 10 GbE, 512K)
    Upload
    3651 MB/s
    Download
    4646 MB/s
    Windows Random File Transfer (4 x 10 GbE, 4K)
    Upload
    187701 IOPS
    Download
    387204 IOPS

    测试于 QNAP 实验室,数据会因实际环境而有所不同。

    NAS: TVS-h1288X (25GbE CX4 x2 running at 10GbE x4 port)
    OS: QuTS hero h4.5.0
    Volume Type: 8 x Seagate ST6000VN0033 6TB HDD (RAID 5) + 2 x Samsung 960 PRO 2TB SSD cache
    Client PC: Windows Server 2016, Intel Core i7-7700 3.6 GHz, 32 GB RAM
    IOmeter: 4GB, 30-sec ramp up time, 3-min random run time, 8 workers, 16-outstanding

    TVS-h1288X 支持的虚拟化认证

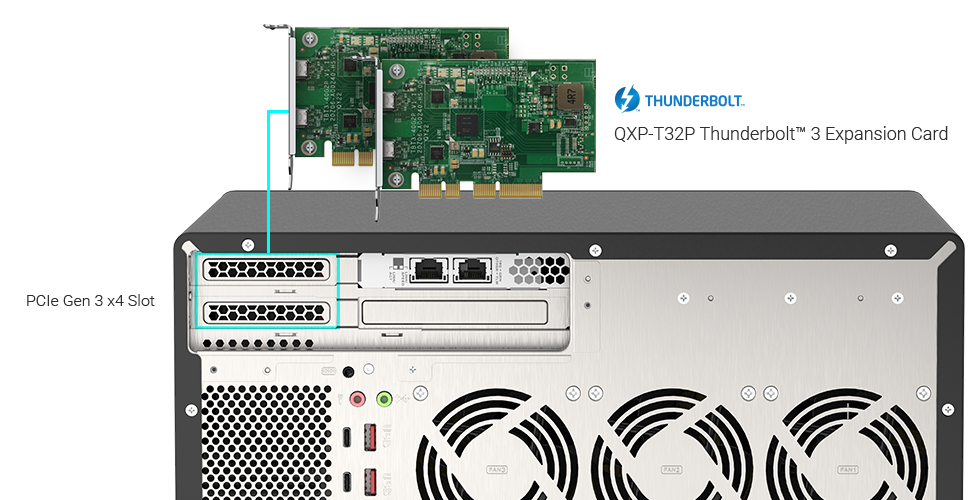

    安装 Thunderbolt™ 3 扩充卡,流畅影片编辑协作与 4K 多媒体应用

    您可同时安装 2 张 QXP-T32P Thunderbolt™ 3 PCIe 扩充卡 (需选购) 于 TVS-h1288X 的 PCIe Gen 3 x4 插槽,成为具 4 个 Thunderbolt™ 3 超高速传输能力端口的 Thunderbolt™ 3 NAS,连接 4 个Thunderbolt™ 端口 Mac® 与 Windows® 工作站,以更效率进行 4K 影像作业、档案存储与快速分享。建议搭配效能型 SSD 建立 RAID 5 以上组态,享受传输效能及存储配置。

    注意:如欲将 Thunderbolt™ 4 计算机连接 Thunderbolt™ 3 NAS,您必须使用 Thunderbolt™ 4 认证连接线或是被动式 Thunderbolt™ 3 连接线 (0.8 公尺以内)。


    TVS-h1288X-W1250-16G

    TVS-h1288X-W1250-16G下载产品规格表
    CPUIntel® Xeon® W-1250 六核心 3.3 GHz 处理器 (睿频可达 4.7 GHz)
    CPU 架构64 位 x86
    图形处理器Intel® UHD Graphics P630
    浮点运算支持
    加密引擎 (AES-NI)
    硬件加速转文件支持
    系统内存16 GB UDIMM DDR4 (2 x 8 GB)
    内存上限128 GB (4 x 32 GB)
    内存插槽4 x Long-DIMM DDR4
    针对双 DIMM 配置,需要使用成对相同的 DDR4 模块。
    闪存5 GB(双引导操作系统保护)
    硬盘插槽数8 个 3.5 英寸 SATA 6Gb/s、3Gb/s + 4 个 2.5 英寸 SATA 6Gb/s、3Gb/s
    系统出厂时不带硬盘。

    支持硬盘类型3.5 英寸插槽:
    3.5 英寸 SATA 硬盘
    2.5 英寸 SATA 硬盘
    2.5 英寸 SATA 固态硬盘

    2.5 英寸插槽:
    2.5 英寸 SATA 固态硬盘
    支持热拔插支持
    M.2 固态硬盘插槽2 个 M.2 22110/2280 NVMe PCIe Gen3 x4 插槽
    支持SSD 快取加速支持
    2.5 Gigabit 以太网络端口 (2.5G/1G/100M)4 (支持 10M)
    5 Gigabit 以太网络端口 (5G/2.5G/1G/100M)可选购网络扩展卡
    10 Gigabit 以太网络端口2 个 10GBASE-T (10G/1G)
    25 Gigabit 以太网络端口可选购网络扩展卡
    网络唤醒 (WOL)
    仅支持 2.5GbE 端口
    巨帧封包支持
    Thunderbolt 端口可选购 QXP-T32P 双端口 Thunderbolt 3 PCIe 扩展卡
    PCIe 扩展槽3
    插槽 1:PCIe Gen3 x8
    插槽 2:PCIe Gen3 x4
    插槽 3:PCIe Gen3 x4
    插槽 1 预装双端口 10GbE 网络扩展卡。
    USB 3.2 Gen 2 (10Gbps) 端口2 个 Type-C
    3 个 Type-A
    HDMI 输出1,HDMI 1.4b (高至 4096 x 2160 @ 30Hz)
    音频输入- (No longer available on units manufactured on or after 2021/1/1)
    音频输出- (The line out jack and speaker are no longer available on units manufactured on or after 2021/1/1)
    外形尺寸桌上型
    LED 指示灯系统状态、网络、USB、硬盘 1~12、M.2 固态硬盘 1~2
    LCD 显示器/ 按钮支持
    按钮电源、系统重置、USB 自动备份
    尺寸 (高 x 宽 x 深)234.6 × 369.9 × 319.8 mm
    重量 (净重)11.27 kg
    重量 (总重)14.95 kg
    工作温度0 - 40°C (32°F - 104°F)
    存储温度-20 - 70°C (-4°F - 158°F)
    相对湿度5-95% RH (不凝结),湿球:27˚C (80.6˚F)
    电源供应器550W PSU,100-240V
    耗电量:硬盘休眠模式85.216 W
    耗电量:工作模式,典型值97.492 W
    通过硬盘满载测试。
    风扇系统风扇:3 个 (80mm),12VDC
    CPU 风扇: 2 个 (97mm),12VDC
    噪音值26 db(A)
    系统警示蜂鸣器
    Kensington 安全插槽支持


    操作系统

    QTS  (嵌入式 Linux)

    支持的客户端操作系统
    1. Apple Mac OS 10.10 或更新版本

    2. Ubuntu 14.04 , CentOS 7, RHEL 6.6, SUSE 12 或更新版本 Linux

    3. IBM AIX 7, Solaris 10 或更新版本 UNIX

    4. Microsoft Windows 7, 8, 以及 10*

    Show more...
    支持的浏览器
    1. Apple Safari 7 或更新版本

    2. Google Chrome

    3. Microsoft Internet Explorer 10 或更新版本

    4. Mozilla Firefox

    支持的语言

    中文 (繁体 & 简体), 捷克文、丹麦文、荷兰文、英文、芬兰文、法文、德文、希腊文、匈牙利文、意大利文、日文、韩文、挪威文、波兰文、葡萄牙文 (巴西) 、罗马尼亚文、俄文、西班牙文、瑞典文、泰文、土耳其文

    支持的文件系统
    1. 内部硬盘 (ZFS)

    2. 外部硬盘 (EXT3, EXT4, NTFS, FAT32, HFS+, and exFAT)
      Note: exFAT 驱动授权需要在授权中心中额外购买。

    网络和虚拟交换机
    1. TCP/IP: 双协议 (IPv4 and IPv6)

    2. 巨型帧

    3. DHCP 服务器和客户端

    4. RADVD

      Show more...
      Web 服务器
      1. HTTP/HTTPS 连接 (TLS 1.0/1.1/1.2)

      2. 支持 WebDAV 连接

      3. 支持虚拟主机 (Max: 32)

      4. 可导入 SSL 证书

      安全
      1. 网络接入安全保护 (SSH, Telnet, HTTP(S), FTP, CIFS/SMB, 及 AFP

      2. 共享文件夹支持主机访问控制 (CIFS/SMB)

      3. 基于 140-2 验证的 AES-256 位共享文件夹数据加密技术 (FIPS)

      4. 256-位外部驱动加密 (AES)

      Show more...
      存储池管理
      1. RAID 热备以及全局热备

      2. RAID 重建速度配置

      3. Pool Over-provisioning

      4. SSD TRIM

        Show more...
        iSCSI (IP SAN)
        1. iSCSI 目标支持多 LUN 映射
          Note: 最多支持 256 个目标及 LUN。

        2. LUN 映射(如果支持 FC,LUN 可以在 iSCSI 和 FC 之间移动)

        3. LUN 屏蔽

        4. 在线 LUN 容量扩充

        Show more...
        光纤通道 (FC SAN)** 并非所有型号都支持
        1. 支持光纤通道协议 (需要可选光纤通道适配器,请参阅兼容列表)

        2. LUN 映射 (LUN 可以在 iSCSI 和 FC 之间移动)

        3. LUN 屏蔽

        4. WWPN 别名 导出 / 导入

        Show more...


        TVS-h1288X

        TVS-h1288X

        10GBASE-T 乙太网络线缆 x 1

        10GBASE-T 乙太网络线缆 x 1

        电源线 x 1

        电源线 x 1

        十字螺丝 x 24 (适合 3.5 吋硬盘)

        十字螺丝 x 24 (适合 3.5 吋硬盘)

        十字螺丝 x 24 (适合 2.5 吋硬盘)

        十字螺丝 x 24 (适合 2.5 吋硬盘)

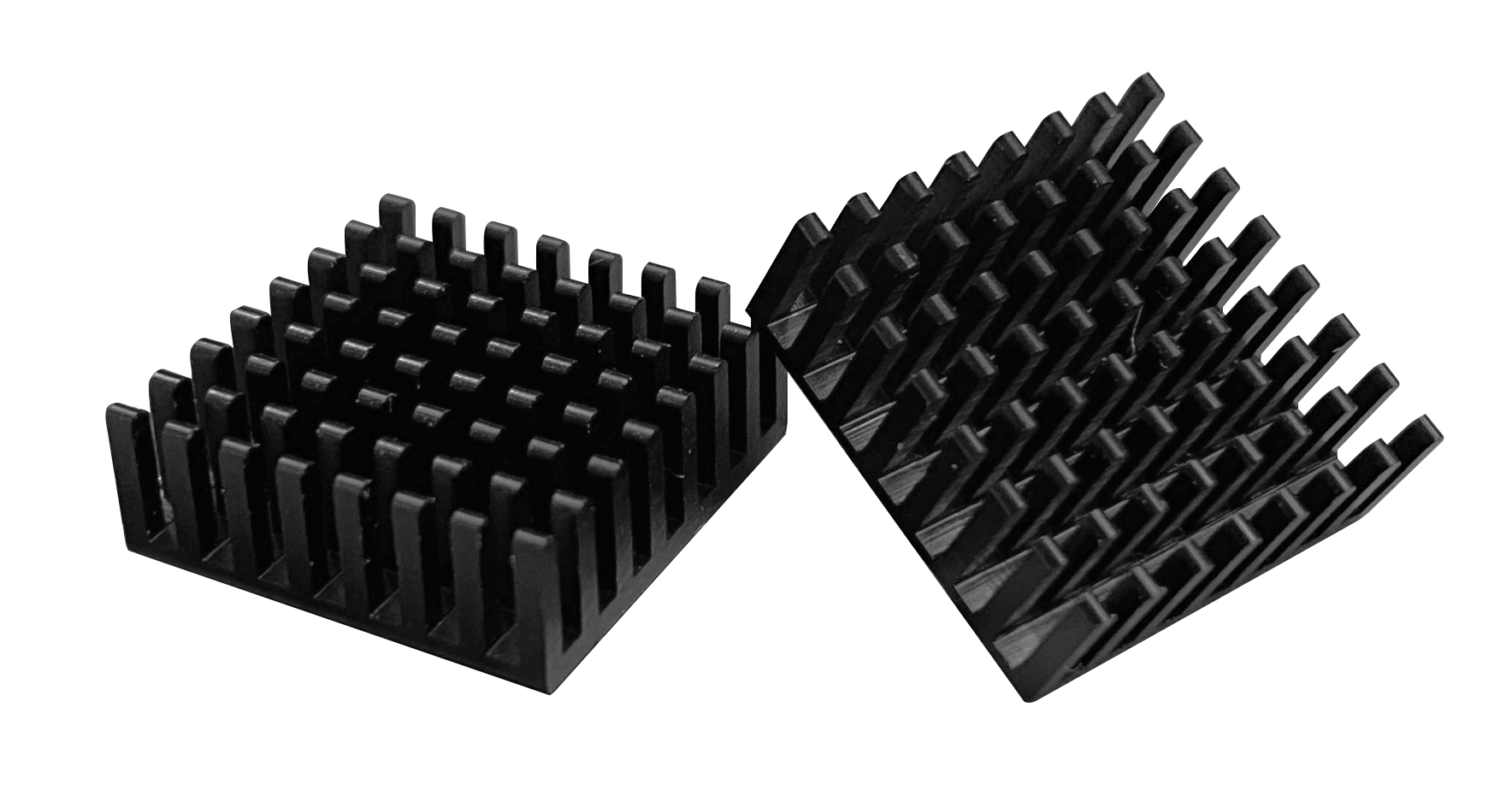

        M.2 SSD散热片 x 2

        M.2 SSD散热片 x 2

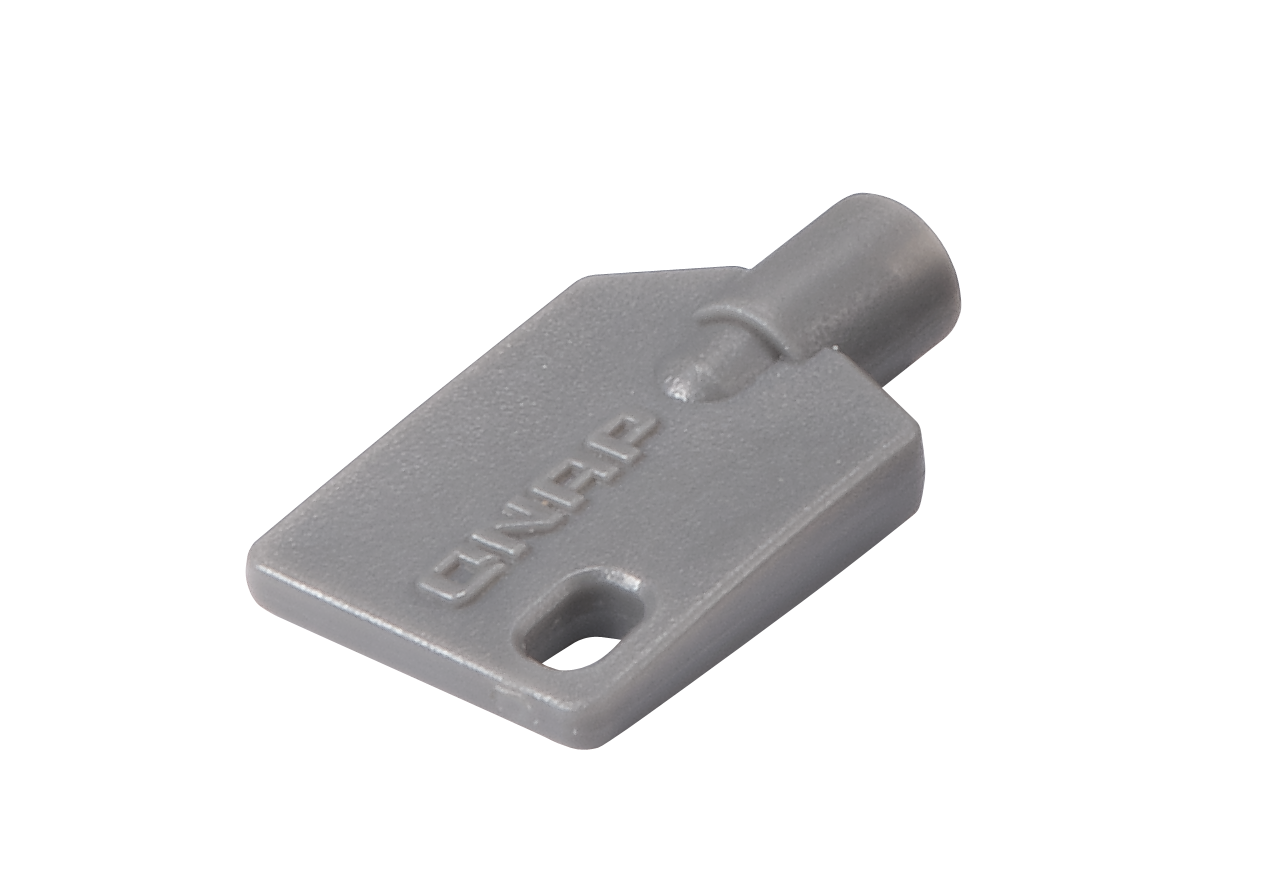

        硬盘槽钥匙 x 2

        硬盘槽钥匙 x 2

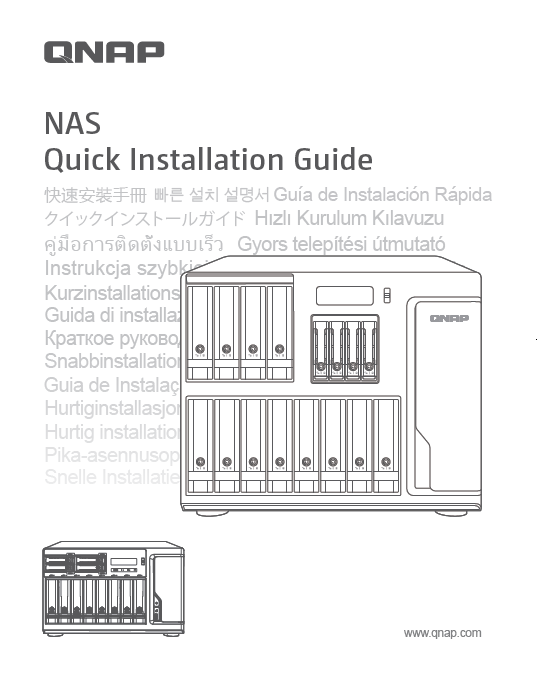

        快速安装手册 (QIG)

        快速安装手册 (QIG)
