威联通网络存储 TVS-872XT

PCIe 扩充多元应用

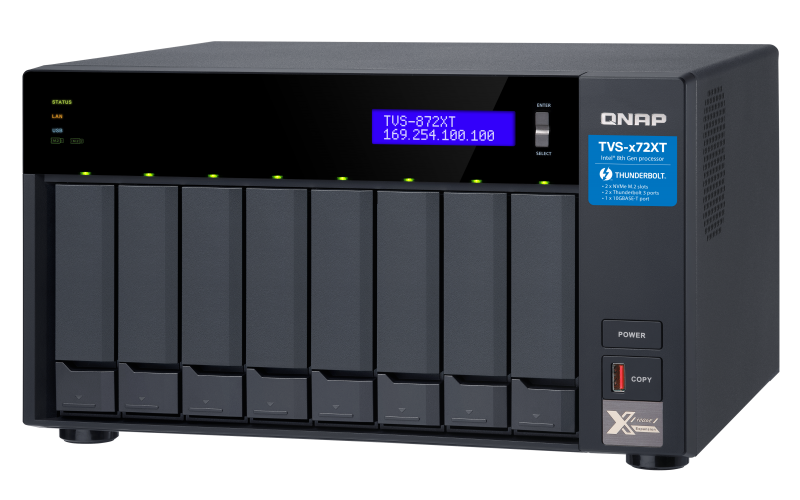

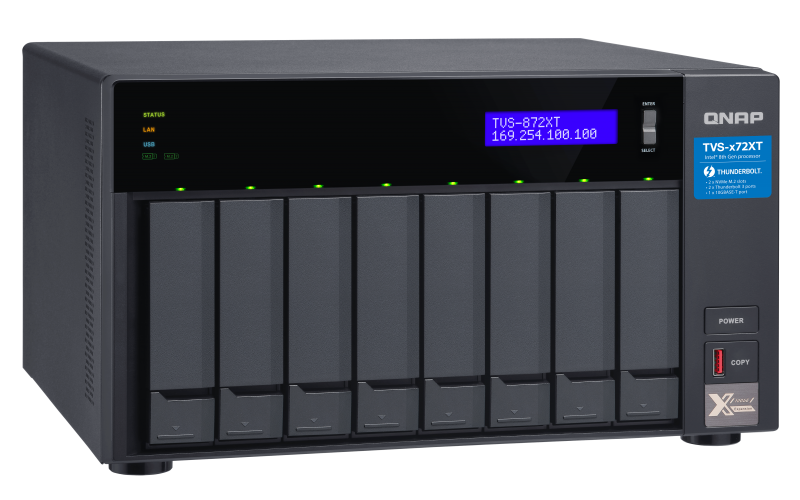

TVS-872XT

高性能 10GbE 多媒体 NAS,配备 Thunderbolt™ 3 与 M.2 PCIe NVMe SSD 埠让效能更佳

  • intel-core-i5-8th

  • thunderbolt

  • hd

  • hdmi

搭载第八代 Intel® Core™ 处理器的高性能 TVS-872XT NAS 具备 10GBASE-T 与 Thunderbolt™ 3 双网络高速端口,充足的大带宽让您同时处理多任务任务,流畅传输、播放和在线编辑 4K 影片及应付相关的工作负载,搭配 M.2 SSD 快取加速数据存取以及 PCIe 扩充图形显示适配器,打造高速共享的协作环境。TVS-872XT 规格较好、效能更满,多媒体功能完备,且储存空间和 NAS 应用皆可弹性扩充,为您在工作与生活上激发更多创意,成就更多!

  • 双埠 Thunderbolt™ 3 高速传输,支持 SMB 协议,打造 Mac® 与 Windows® 使用者影音编辑协作环境。

  • 单端口五速 10GBASE-T RJ45 网络传输,加速虚拟化应用及跨装置间的档案分享。

  • PCIe 扩充多元应用,可安装图形显示适配器或 40GbE/ 25GbE/ 10GbE 网络卡增添应用效能。

  • M.2 PCIe (Gen 3 x2, 2 GB/s) NVMe SSD 双插槽,可作为快取应用或配置高速储存池,提升档案存取效率。

  • 4K 影音播放与实时转档;透过 HDMI 2.0 (4K @60Hz) 输出影音档案剪辑成果至大屏幕观赏。

  • 快照完整记录系统状态及数据,当意外发生时,可透过快照将系统迅速还原至正常状态。


型号选择

  1. TVS-872XT-i5-16G

    Intel® Core™ i5 8400T 六核心 1.7 GHz 处理器 (频率可提升至 3.3 GHz),16 GB 内存 (8 GB x2)

Thunderbolt™ 3 及 10GBASE-T 网络端口,大带宽传输带来顺畅工作流

TVS-872XT 搭载第八代 Intel® Core™ i5 8400T 六核心 1.7 GHz 处理器 (频率可提升至 3.3 GHz) 及 16 GB DDR4 双信道内存 (可扩充至 32 GB),展现优异的系统效能。其内建 2 个 Gigabit 及单端口 10GBASE-T 网络端口 (支持 10G/5G/2.5G/1G/100M 五速传输),支持 SATA 6Gb/s 硬盘传输接口,即使在 AES 256 位 NAS 整机加密加速时,依旧提供优异的数据读写速度。TVS-872XT 的 Thunderbolt™ 3 端口不仅让文件传输速度更快,还可连接 USB Type-C 外接硬盘装置,支持 USB 3.2 Gen 2 可达 10 Gb/s 的传输速率,让您透过 USB 接口也能快速完成影音媒体等大文件传输,应用更广、效率更高,且十分便利。

注:Mac OS 10.11.5 (及之后版本) 默认开启 SMB 签章功能,会影响 SMB 传输速度。建议使用者可关闭 SMB 签章功能 或使用 Qfinder Pro 挂载,以增进传输效能。

10GbE 传输
Windows Download
1171 MB/s
Windows Upload
1170 MB/s
Windows File Transfer (1x 10GbE)
Windows Download
1132 MB/s
Windows Upload
977 MB/s
Windows File Transfer with Encryption (1x 10GbE)
Thunderbolt™ 3 单埠传输 (MacBook Pro 使用 AJA 测速软件)
Read
1230 MB/s
Write
1209 MB/s
Thunderbolt™ 3 File Transfer

测试于 QNAP 实验室,数据会因实际环境而有所不同。

10GbE 传输
测试环境:
NAS: TVS-872XT
OS:QTS 4.4.0
磁盘群组:RAID 5; 8 x SSDSC2BB240G4 SSD
客户端 PC:Windows® 10 Pro, Intel® Core™ i7-6700 3.4 GHz, 16GB RAM, QNAP LAN-10G2T-X550 网络卡

Thunderbolt™ 3 传输
测试环境:
NAS: TVS-872XT
OS:QTS 4.4.0
磁盘群组:RAID 5; 8 x SAMSUNG SSD 860 PRO 512GB
Mac-NB:
MacBook Pro® (15-inch, 2016), Intel® Core™ i7 2.9GHz CPU, macOS: 10.13.5 High Sierra, 16GB RAM
采用 AJA System Test (Version 2.1) 设定影片格式为 5120*2700 5K RED 分辨率,编码为 10bit YUV (1GB)

PCIe 弹性扩充,安装图形显示适配器提升图像处理能力

TVS-872XT 配备二个 PCIe Gen 3 插槽 (插槽1已预装 Thunderbolt™ 3 扩充卡),可依需求弹性配置多样扩充卡,让应用更广、效率更高。

  • 图形显示适配器

    掌握 NAS 视觉神经,提供高倍速执行效能,显著提升 NAS 图像处理与 GPU 运算加速,并支持虚拟机 GPU Passthrough。

  • QM2 扩充卡

    为 NAS 再扩充 M.2 SSD 快取或 10GbE (10GBASE-T) 网络传输,迅速优化 NAS 效能。

  • 扩充 10GbE/ 40GbE 网卡

    提升 NAS 效能密度,满足企业对虚拟化应用、大量档案存取、备份和复原等高带宽作业的需求。

  • 无线网卡

    使用 WirelessAP Station 并搭配 QNAP QWA-AC2600 无线网卡,即可将 NAS 变成专属无线基地台。NAS 的网络直接透过无线网卡进行分享,让更多装置享有无线上网服务。

M.2 SSD 快取加持,Thunderbolt™ 3 传输大档效能较好

除了使用高性能 2.5 吋 SSD 启用快取功能,TVS-872XT 更内建 2 个 M.2 SSD 专用埠,让您安装轻巧 2280 尺寸的 PCIe (Gen 3 x2, 2 GB/s) NVMe SSD (需选购)。

M.2 SSD 快取加速,数据存取更敏捷
启用 SSD 快取,可提升磁盘随机存取效能、减少 I/O 延迟。对于亟需高度 IOPS 的应用 (如:数据库、虚拟化),可大幅提升系统运作效率。

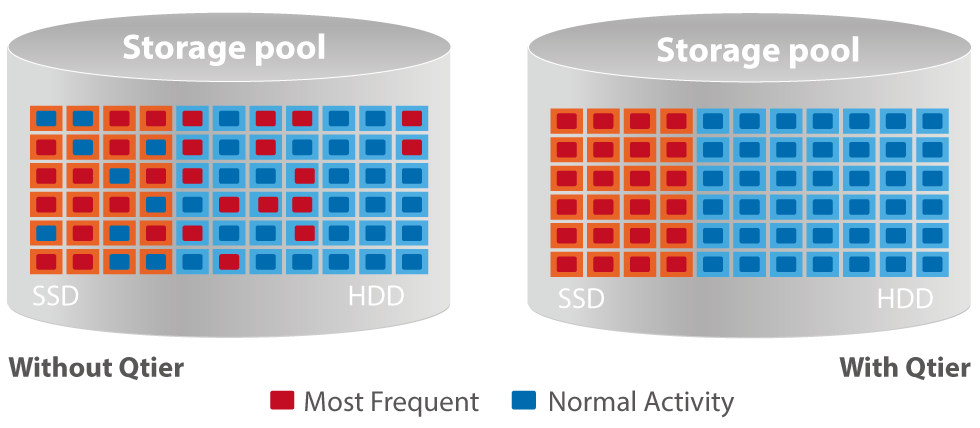

Qtier 自动分层储存更让 SSD 效益发挥
Qtier™ 技术让冷 / 热数据在 M.2 SSD、2.5 吋 SSD 与 3.5 吋大容量 HDD 之间灵活移动,提升效能更兼具储存经济效益。Qtier™ 2.0 支持智能感知 (IO Aware),让存放关键数据的 SSD 层拥有模拟快取空间的能力,使高价位 SSD 发挥其价值,提升储存性价比。




TVS-872XT-i5-16G下载产品规格书
处理器Intel® Core™ i5-8400T 六核心 1.7 GHz 处理器 (可高达 3.3 GHz)
处理器架构64 位 x86
图形处理器Intel® UHD Graphics 630
浮点运算支持
加密引擎 (AES-NI)
硬件加速转文件支持
系统内存16 GB SODIMM DDR4 (2 x 8 GB)
内存支持上限32 GB (2 x 16 GB)
内存插槽2 个 SO-DIMM DDR4
闪存5 GB(双启动操作系统防护)
硬盘插槽数8 个 3.5 英寸 SATA 6Gb/s、3Gb/s
支持硬盘类型3.5 英寸插槽:
3.5 英寸 SATA 硬盘
2.5 英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘

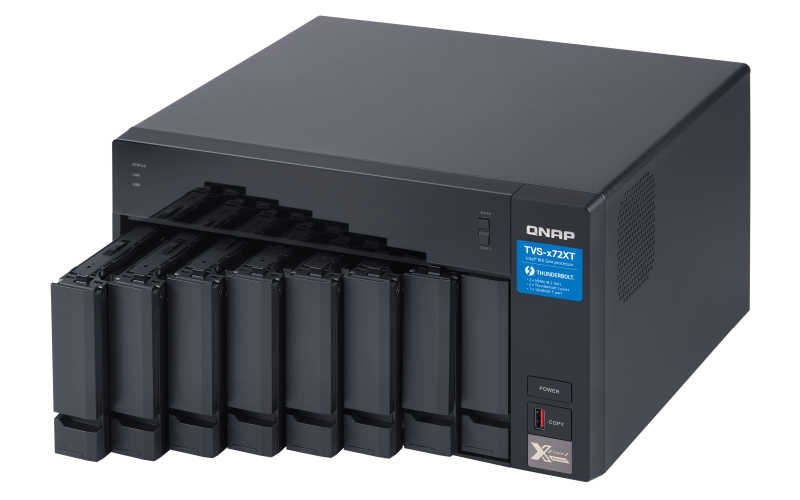

热插入支援支持
M.2 固态硬盘插槽2 个 M.2 2280 PCIe Gen3 x2 插槽
固态硬盘快取加速支持支持

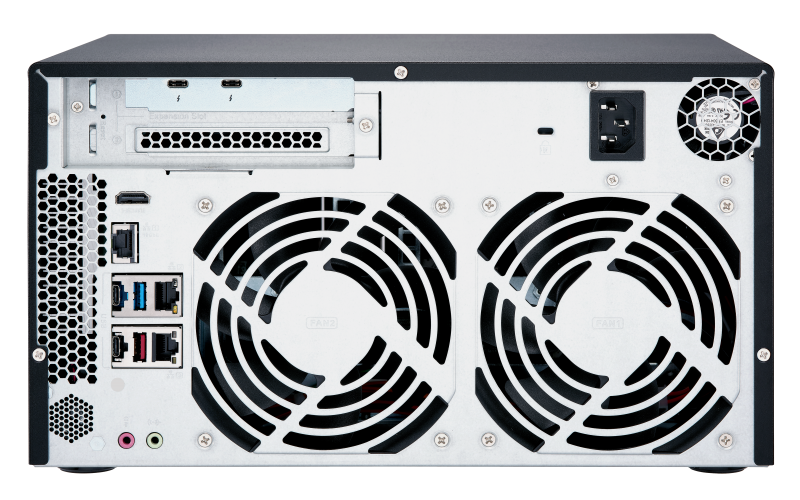

Gigabit 以太网络端口 (RJ45)2
10 Gigabit 以太网络端口1 个 10GBASE-T (10G/5G/2.5G/1G/100M)
巨帧封包支持
Thunderbolt 端口2 (Thunderbolt™ 3)
PCIe 扩展槽2
插槽 1:PCIe Gen 3 x16 (CPU)
插槽 2:PCIe Gen 3 x4 (PCH)
插槽 1 预载 Thunderbolt 3 适配卡
USB 3.2 Gen 1 port1
USB 3.2 Gen 2 (10Gbps) Port2 x Type-C USB 3.2 Gen 2 5V/3A 10Gbps
2 x Type-A USB 3.2 Gen 2 5V/1A 10Gbps
红外线 (IR) 接收器 (QNAP RM-IR004 和 MCE)
HDMI 输出1,HDMI 2.0 (可高达 3840 x 2160 @ 60Hz)
音频输入1 个 3.5mm 麦克风输入插孔
音频输出1 个内建喇叭,1 个 3.5mm 输出插孔 (供放大器或喇叭)
机型桌上型

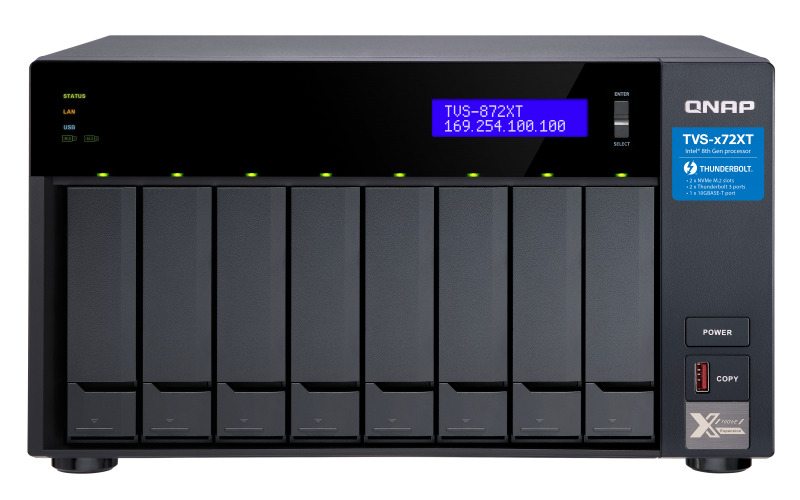

LED 指示灯硬盘 1-8、状态、网络、USB 端口、M.2 端口
LCD 显示器/ 按钮支持
按钮电源、系统重置、USB 复制
尺寸 (高x宽x深)188.2 × 329.3 × 279.6 mm
重量 (净重)7.06 kg
重量 (毛重)9.19 kg
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器250W,100-240V
耗电量:硬盘休眠模式41.47 W
耗电量:运作模式,典型值65.03 W
搭配 WD10EFRX 硬盘满载
风扇系统风扇:2 个 (120mm),12VDC
CPU 风扇: 2 个鼓风机风扇 (60mm)
噪音值24.2 db(A)
系统警示语音提示或蜂鸣器
Kensington 安全插槽支持
同时联机 (CIFS) 数目上限700
注意:请仅使用 QNAP 内存模块,以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备,请使用规格相同的 QNAP 模块。
警告:使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
* 噪音值测试环境:
参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
设计及规格若有变更,恕不另行通知。


操作系统

QTS  (嵌入式Linux)

支持的客户端系统
  1. Apple Mac OS 10.7 或更新版本

  2. Linux 以及UNIX

  3. Microsoft Windows 7, 8, 以及10

  4. Microsoft Windows Server 2003, 2008 R2, 2012, 2012 R2和2016

支持的浏览器
  1. Apple Safari 7 或更新版本

  2. Google Chrome

  3. Microsoft Internet Explorer 10或更新版本

  4. Mozilla Firefox

多语言支持

中文(繁体&简体), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, and Turkish

支持文件系统

内置硬盘格式(EXT4)
外接硬盘格式(EXT3, EXT4, NTFS, FAT32, HFS+, and exFAT)Note: exFAT驱动授权需要在授权中心中额外购买。

网络 & 虚拟交换机
  1. TCP/IP: 双协议 (IPv4 and IPv6)

  2. 巨型帧

  3. 端口中继(链路聚合)

    • 故障转移

Show more...
网络服务器
  1. HTTP/HTTPS 连接

  2. 支持WebDAV连接

  3. 支持虚拟主机(上限:32)

  4. 可导入SSL证书

安全
  1. 网络接入安全保护 (SSH, Telnet, HTTP(S), FTP, CIFS/SMB, 及AFP)

  2. 共享文件夹支持主机访问控制 (CIFS/SMB)

  3. 基于140-2 验证的AES-256位共享文件夹数据加密技术(FIPS)

  4. 256-位外部驱动加密 (AES)

Show more...
存储管理
  1. 支持的RAID类型

    • 8-bay: RAID 0, 1, 5, 6, 10, 50, 60, JBOD, Single

  2. RAID热备份和全局热备份

  3. RAID 重建速度配置

    Show more...


    TVS-872XT

    TVS-872XT

    Gigabit 以太网络线缆 x 2

    Gigabit 以太网络线缆 x 2

    10Gbase-T以太网络线缆 x 1

    10Gbase-T以太网络线缆 x 1

    十字螺丝 (适合 2.5 吋硬盘)

    十字螺丝 (适合 2.5 吋硬盘)

    十字螺丝 (适合 3.5 吋硬盘)

    十字螺丝 (适合 3.5 吋硬盘)

    M.2 SSD 散热片 x 2

    M.2 SSD 散热片 x 2

    电源线 x 1

    电源线 x 1

    快速安装手册 (QIG)

    快速安装手册 (QIG)
