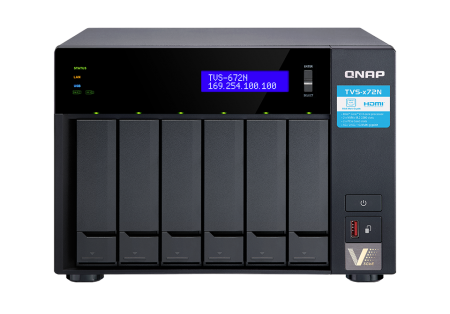

威联通网络存储 TVS-672N

Intel® Core i3 处理器


TVS-672N

5GbE/ 2.5GbE 高带宽 NAS,Intel® Core i3 处理器、DDR 4 内存及 SSD 快取加速,推升效能

  • intel-core-i3-8th

  • hd

  • hdmi

搭载第八代 Intel® Core™ i3 处理器的效能 TVS-672N NAS 具备 5GBASE-T,相较于 Gigabit 网络带来 5 倍网络带宽,传输速度有感升级,并让 4K 影音传输、播放和在线编辑都无比流畅;HDMI 2.0 接口可将高画质图像文件案输出至大屏幕,提供您视听体验。TVS-672N 配备双 M.2 SSD 接口可安装 SSD 启用快取加速数据存取,搭配 HybridMount 混合云网关服务,把公有云空间作为本机存储空间运用,存取云端档案就像在区网内操作般顺畅。TVS-672N 具备效能高带宽,多媒体功能完备,且存储空间和 NAS 应用皆可弹性扩充,带给您安全的数据存储及多媒体应用 NAS 方案!

  • 单接口四速 5GBASE-T RJ45 (5G/2.5G/1G/100M) 网络传输,加速跨装置间的档案分享及虚拟化应用。

  • M.2 PCIe (Gen 3 x2, 2 GB/s) NVMe SSD 双插槽,可作为快取应用或配置高速存储池,提升档案存取效率。

  • PCIe 扩充多元应用,可安装 QM2 卡为 NAS 再扩充 M.2 SSD 快取,或无须额外供电的图形显示适配器,提升 NAS 图像处理效能。

  • 4K 影音播放与实时转档;透过 HDMI 2.0 (4K @60Hz) 输出影音档案至大屏幕观赏。

  • HBS 打造全方位备份与灾难复原计划;QuDedup 技术先精简、再备份,省空间、省时间,更省带宽,提高多版本备份的完整度。

  • 快照完整记录系统状态及数据,当意外发生时,可透过快照将系统迅速还原至正常状态。


型号选择


  1. TVS-672N-i3-4G

    Intel® Core™ i3-8100T 四核心 3.1 GHz 处理器,4 GB 内存 (2 GB x2)

5GBASE-T 网络传输,效能 5 倍快

TVS-672N 搭载第八代 Intel® Core™ i3-8100T 四核心 3.1 GHz 处理器及新一代更快更省电的 DDR4 双信道内存 (内建 4 GB,可扩充至 32 GB),展现优异的系统效能。其内建单端口 5GBASE-T 网络端口 (支持 5G/2.5G/1G/100M 四速),相较于一般 Gigabit 网络提升 5 倍速度,支持 SATA 6Gb/s 硬盘传输接口,提供优异的数据读写速度。TVS-672N 可连接 USB Type-C 外接硬盘装置,支持 USB 3.2 Gen 2 可高达 10 Gb/s 的传输速率,让您透过 USB 接口也能快速完成影音媒体等大文件传输,应用更广、效率更高,且十分便利。

Windows Sequential File Transfer (1 x 5 GbE)
Windows Download
590 MB/s
Windows Upload
485 MB/s
Windows File Transfer (10GB file)
Windows File Transfer with Encrypted Volume (2 x 1GbE)
Windows Download
226 MB/s
Windows Upload
224 MB/s
Windows File Transfer (10GB file)

测试于 QNAP 实验室,数据会因实际环境而有所不同。

测试环境:
NAS: TVS-672N
OS:QTS 4.4.0
磁盘群组:RAID5; Samsung SSD 850 Pro x 6; Thick volume; Block-based LUN; AIO enable; SMB3-1
客户端 PC:Windows 10 Pro, Intel Core i7-6700 3.4 GHz, 32GB RAM, QNAP LAN-10G2T-X550 NIC

Wi-Fi 6 浪潮来袭,立即升级 5GbE/ 2.5GbE NAS

随着支持 Wi-Fi 6 (802.11ax) 的无线笔电及 AP (Access Point) 的普及化,无线网络带宽大幅提升至 5GbE / 2.5GbE 以上,传输效能倍数升级。搭配 TVS-672N 5GbE NAS 加入您的网络环境,解放传输速度瓶颈,优化您的网络联机及存储器验。您的笔电也可以搭配 QNAP USB 3.2 Gen 1 对 5GbE 网络转换器 (型号 QNA-UC5G1T) 添增 5GbE 网络端口,与 TVS-672N 相连直接升级 5GbE 网速,以合宜的预算灵活升级网络环境。

存取效能提升密技:启用 SSD 快取或 Qtier 分层存储

除了使用效能 2.5 英寸 SSD 启用快取功能,TVS-672N 更内建 2 个 M.2 SSD 专用接口,让您安装轻巧 2280 尺寸的 PCIe (Gen 3 x2, 2 GB/s) NVMe SSD (需选购);您还可以透过 PCIe 扩展槽安装 QM2 卡扩充 M.2 SSD,活用 QNAP SSD 技术提升存取效能。

M.2 SSD 快取加速,数据存取更敏捷
启用 SSD 快取,可提升磁盘随机存取效能、减少 I/O 延迟。对于亟需高度 IOPS 的应用 (如:数据库、虚拟化),可大幅改善系统运作效率。

Qtier 自动分层存储更让 SSD 效益扩大化
Qtier 技术让冷 / 热数据在 M.2 SSD、2.5 英寸 SSD 与 3.5 英寸大容量 HDD 之间灵活移动,提升效能更兼具存储经济效益。Qtier™ 2.0 支持智能感知 (IO Aware),让存放关键数据的 SSD 层拥有模拟快取空间的能力,使高价位 SSD 发挥价值,全面提升存储性价比。

自由更换 Qtier RAID 群组的 SSD
Qtier SSD RAID 群组里的 SSD 可以灵活卸除,让您快速更换/增加 SSD、改变 SSD RAID 组态,或是变换 SSD 的类型 (SATA、M.2、QM2)。在有需要时随时替换,让 NAS 自动分层存储的效率更上一层楼。

安装 QM2 启用 SSD 快取,数据存取效能飞快

TVS-672N 配备二个 PCIe Gen3 插槽,可安装 QM2 扩充卡为 NAS 添增 M.2 SSD,搭配原有 M.2 SSD 插槽的 SSD 启用 SSD 快取并配置 RAID 5/6 磁盘阵列,可让顺序访问或只读快取的应用达到与 RAID 10 SSD 快取配置相近的效能,且可用空间比 RAID 10 更高。

QM2-4P-384QM2-2P-384QM2-2P-344

QuDedupe 来源端数据压缩,多版本备份更省时省空间

HBS (混合型备份与同步中心) 整合数据备份、复原、同步等功能到单一 QTS 应用,让您轻松将 TVS-672N 中的数据备份或同步到另一台 QNAP NAS、远程服务器或云端空间。HBS 支持 QuDedup 技术,可在来源端执行重复数据删除,档案精简后备份速度更快速,数据所占空间更同步缩减,让多版本备份更容易。当意外发生时,HBS 更协助您迅速复原档案,万无一失。


TVS-672N-i3-4G                                下载产品规格表



处理器Intel® Core™ i3-8100T 四核心 3.1 GHz 处理器
处理器架构64 位 x86
图形处理器Intel® UHD Graphics 630
浮点运算支持
加密引擎 (AES-NI)
硬件加速转文件支持
系统内存4 GB SODIMM DDR4 (2 x 2 GB)
内存支持上限32 GB (2 x 16 GB)
内存插槽2 个 SO-DIMM DDR4
闪存5 GB(双启动操作系统防护)
硬盘插槽数6 个 3.5 英寸 SATA 6Gb/s、3Gb/s
支持硬盘类型3.5 英寸插槽:
3.5 英寸 SATA 硬盘
2.5 英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘
热插入支援支持
M.2 固态硬盘插槽2 个 M.2 2280 PCIe Gen3 x2 插槽
固态硬盘快取加速支持支持
Gigabit 以太网络端口 (RJ45)2
5 Gigabit Ethernet Port1 x 5GbE (5G/2.5G/1G/100M)
巨帧封包支持
PCIe 扩展槽2
插槽 1:PCIe Gen 3 x16 (CPU)
插槽 2:PCIe Gen 3 x4 (PCH)
USB 3.2 Gen 1 port1
USB 3.2 Gen 2 (10Gbps) Port2 x Type-C USB 3.2 Gen 2 5V/3A 10Gbps
2 x Type-A USB 3.2 Gen 2 5V/1A 10Gbps
红外线 (IR) 接收器 (QNAP RM-IR004 和 MCE)
HDMI 输出1,HDMI 2.0 (可高达 3840 x 2160 @ 60Hz)
音频输入1 个 3.5mm 麦克风输入插孔
音频输出1 个内建喇叭,1 个 3.5mm 输出插孔 (供放大器或喇叭)
机型桌上型
LED 指示灯硬盘 1-6、状态、网络、USB 端口、M.2 端口
LCD 显示器/ 按钮支持
按钮电源、系统重置、USB 复制
尺寸 (高x宽x深)188.2 × 264.3 × 279.6 mm
重量 (净重)6.553 kg
重量 (毛重)8.07 kg
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器250W,100-240V
耗电量:硬盘休眠模式26.52 W
耗电量:运作模式,典型值45.6 W
搭配 WD10EFRX 硬盘满载
风扇系统风扇:2 个 (92mm),12VDC
CPU 风扇: 2 个鼓风机风扇 (60mm)
噪音值23.8 db(A)
系统警示语音提示或蜂鸣器
Kensington 安全插槽支持
同时联机 (CIFS) 数目上限700


Operating System

QTS 5.0.1

Supported Client Operating Systems
  1. Apple Mac OS 10.10 or later

  2. Ubuntu 14.04, CentOS 7, RHEL 6.6, SUSE 12 or later Linux

  3. IBM AIX 7, Solaris 10 or later UNIX

  4. Microsoft Windows 7, 8, 10 and 11

Show more...
Supported Browsers
  1. Apple Safari (latest version)

  2. Google Chrome (latest version)

  3. Microsoft Edge (latest version)

  4. Mozilla Firefox (latest version)

Supported Languages

Chinese (Traditional & Simplified), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, and Turkish

Storage Pool
SED Storage Pool
Maximum Pool size

308 TB

Maximum number of storage pool

128

Volume Type

Thick, Thin, Static

Maximum volume size

250 TB

Note: At least 4 GB RAM is required.

Maximum number of volume

128

Maximum shared folder size

250 TB

Maximum number of shared folder

512

JBOD Expansion
VJBOD / VJBOD Cloud
iSCSI Service
Fibre Channel Service
LUN Type

Thick, Thin

File-based iSCSI LUN
Block-based iSCSI LUN
Maximum LUN size

250 TB

Note: At least 4 GB RAM is required.

Maximum number of targets LUN

128

LUN feature
  1. LUN Mapping (LUN can be moved between iSCSI and FC)

  2. LUN Masking

  3. WWPN Aliases Import/Export

  4. FC Port Group

Show more...
Auto Tiering

Requires minimum 2GB memory.

RAID Type
  1. 8-bay (and more): JBOD, Single, RAID 0, 1, 5, 6, 10, 50, 60

  2. 6-bay: JBOD, Single, RAID 0, 1, 5, 6, 10, 50

  3. 4-bay: JBOD, Single, RAID 0, 1, 5, 6, 10

  4. 2-bay: JBOD, Single, RAID 0, 1

RAID Group

To ensure data security, system stability, and storage performance, the maximum number of drives for a single RAID group is now 16 (applicable to RAID 5, RAID 6, RAID TP, and subgroups of RAID 50 and RAID 60). Nevertheless, users can combine multiple RAID groups into a large storage pool that contains more than 16 drives, using RAID 50, RAID 60, or RAID 10 as the RAID configuration. This enhancement will only be applied to new RAID groups. All existing RAID groups and storage systems will not be affected.


TVS-672N

TVS-672N

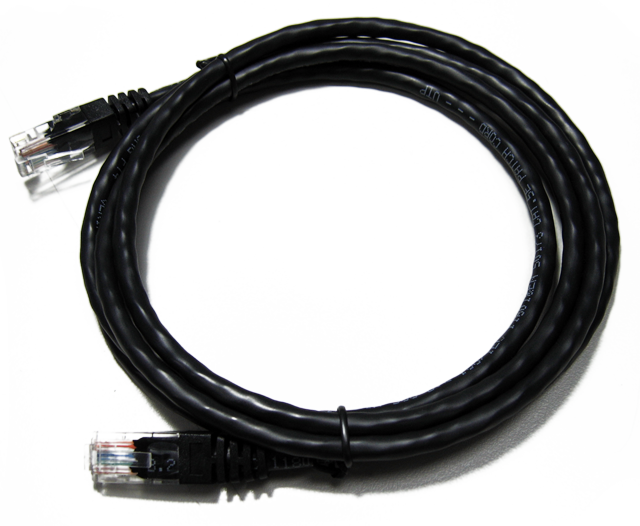

Gigabit 以太网络线缆 x 3

Gigabit 以太网络线缆 x 3

十字螺丝 (适合 2.5 吋硬盘)

十字螺丝 (适合 2.5 吋硬盘)

十字螺丝 (适合 3.5 吋硬盘)

十字螺丝 (适合 3.5 吋硬盘)

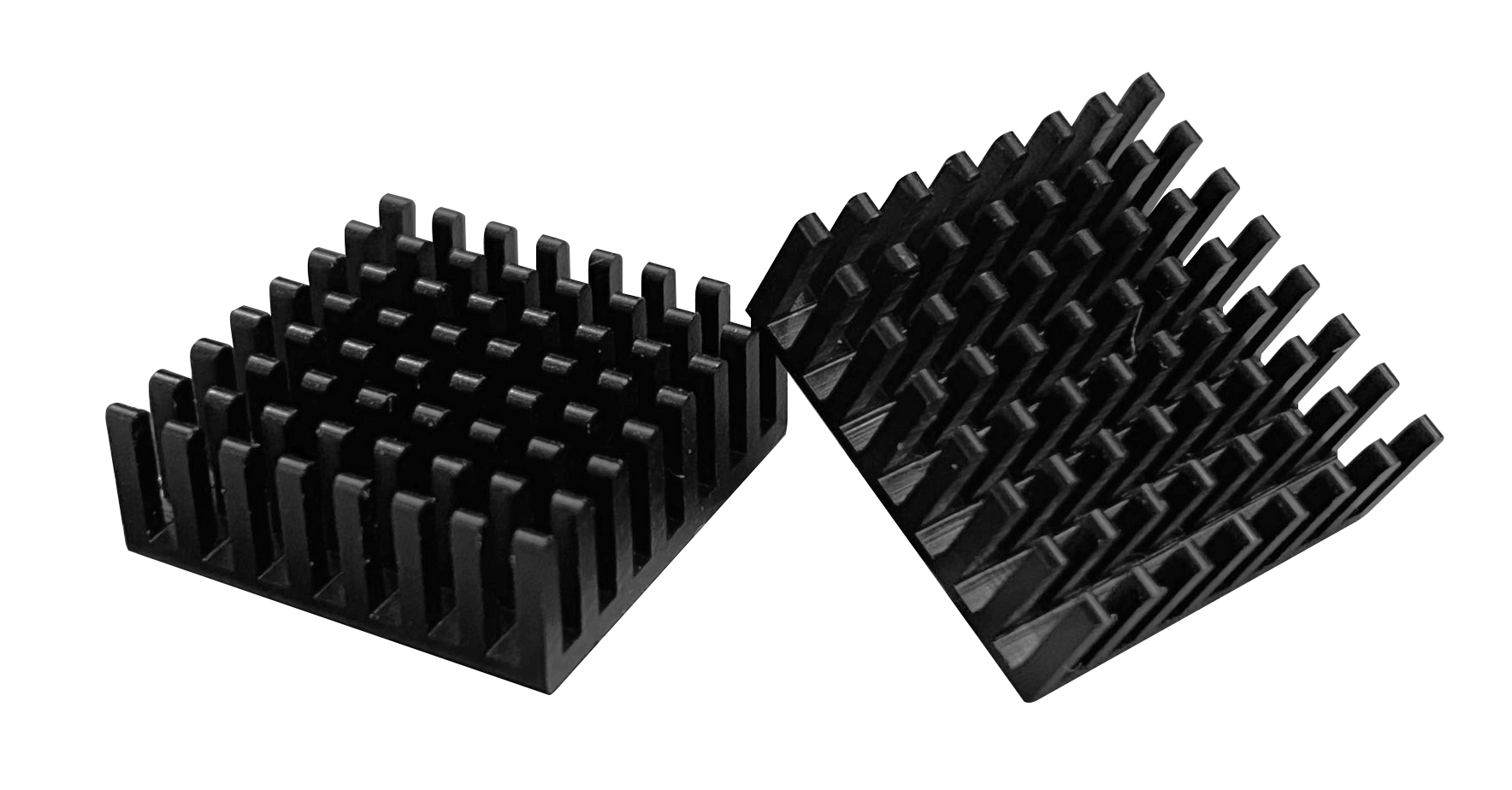

M.2 SSD 散热片 x 2

M.2 SSD 散热片 x 2

电源线 x 1

电源线 x 1

快速安装手册

快速安装手册
