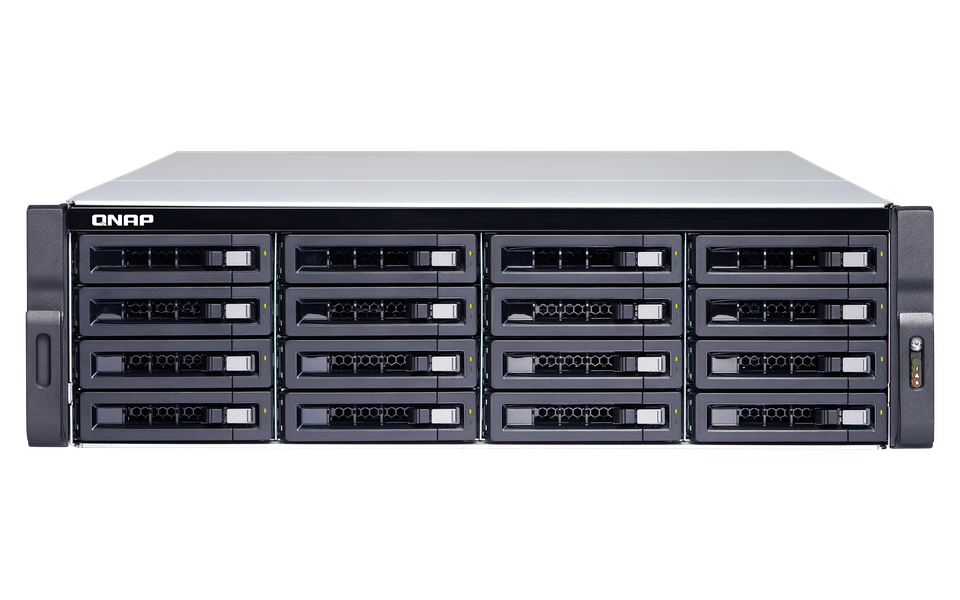

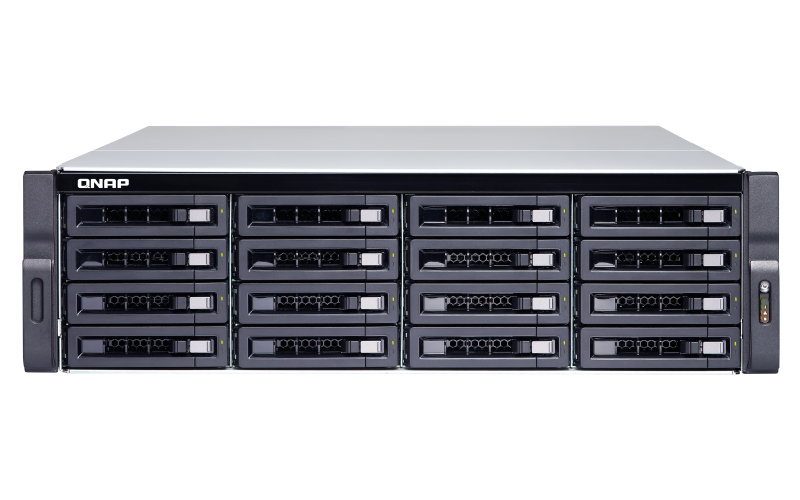

威联通网络存储 TS-1677XU-RP

内建 2 个 10GbE SFP+ 网络端口


TS-1677XU-RP

搭载高达 8 核心 16 线程的 AMD Ryzen™ 处理器,内建 2 个 10GbE SFP+ 网络端口,系统效能有感升级

  • amd-ryzen-7

  • amd-ryzen-5

  • amd-ryzen-3

  • vm-ready

  • citrix-ready

  • veeam_ready

  • windows_2016

TS-1677XU-RP 搭载强悍 AMD Ryzen™ 处理器,携带高达 8 核心与 16 线程的性能优势,Turbo Core 可达 4.1 GHz 的高频率、高运算力将大幅推升 NAS 内建虚拟机性能,流畅体验,锐不可挡!配备 4 个 PCIe 扩展槽,可依需求弹性配置,搭配 QTS 管理,发挥应用潜能,双备援电源设计更能确保系统稳定运行。

  • 内建双 SFP+ 10GbE 网络端口,大带宽传输满足虚拟化、数据库、4K 影像编辑与分享等应用需求。

  • PCIe 扩充多元应用,可依需求安装 10GbE/40GbE 网卡、PCIe NVMe SSD、图形显示适配器、USB 3.2 Gen 2 扩充卡,或无线网卡。

  • 支持 AMD Radeon™ 与 NVIDIA® 图形显示适配器;实现影片播放、转档、或虚拟机 GPU Passthrough 应用。

  • Qtier™ 自动分层存储与 SSD 快取技术,提供 24x7 的全时存储加速。

  • 完善支持虚拟化与软件容器应用,集中化存储、备份、分享,及灾难复原;支持存储空间扩充。

  • 我们建议超过 10 颗硬盘的 NAS 用户,采用 RAID 50/60,兼顾存储容量、保护性和效能三项需求。


AMD Ryzen™ 处理器强大运算力,64 GB 大内存

TS-1677XU-RP 提供搭载效能 AMD Ryzen™ 7 2700、AMD Ryzen™ 5 2600 与 AMD Ryzen™ 3 1200 处理器之机种,支持 AES-NI 加密加速,高达 64GB DDR4 内存容量可让您完成更多工作。强大的运算能力提供虚拟机运作坚实的后盾。对效能需求若渴的 VDI、测试和开发、私有云端和服务器虚拟化等商业应用,TS-1677XU-RP 强悍、多任务的实力,是您理想的选择。

Windows 2 x 10GbE Sequential File Transfer (64KB)
Sequential Read
1617 MB/s
Sequential Write
1709 MB/s
Windows 10GB File Transfer with Encrypted Volume (2 x 10GbE)
Sequential Read
1611 MB/s
Sequential Write
1547 MB/s

测试于 QNAP 实验室。数据会因实际环境而有所不同。

NAS: TS-1677XU-RP-2600-8G with QTS 4.3.4
Volume type: RAID 5; SSDSC2BB240G4* 16 (RAID 5)

Client PC:
Intel® Core™ i7-6700 3.40GHz CPU; 64GB RAM; MLX CX3 10GbE NIC; Windows® 10 64-bit; IOmeter 1.1.0 20 workers 1 outstanding, SMB throughput, 64KB, 30S ramp up time, 3M run time.

双通道内存,打造良好运作效能

TS-1677XU-RP 采用双通道 DDR4 内存架构,配备 4 条 Long-DIMM 插槽,内存容量可扩充至 64 GB。透过成对安装内存,您可获得更大的内存带宽,让 TS-1677XU-RP 的运作效能更上一层楼。您也可客制升级 TS-1677XU-RP 的内存容量,来满足密集性质工作负载的需求,尤其适合需要大量运算的应用,例如虚拟化等。

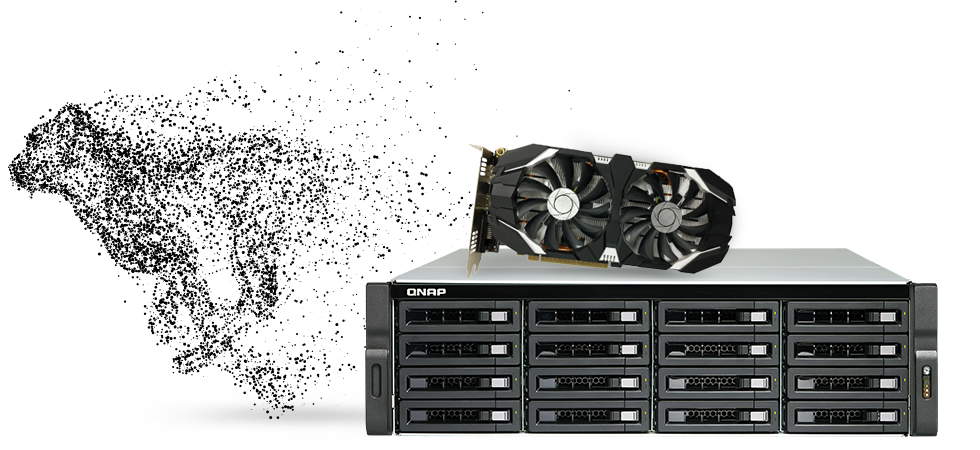

电源供应器内建显卡电源输入,充分提供扩充显卡动能

扩充显示适配器的图形处理单元 (GPU) 有强大的图形与浮点运算功能,TS-1677XU-RP 具备 PCIe 插槽可安装 AMD Radeon™ 或 NVIDIA® 图形显示适配器,并提供内建显卡电源线的电源供应器,可提供 500 瓦特 (Watt) 之电力,可满足高阶图形显示适配器额外所需要的电源供应,提升 NAS 图像处理与 GPU 运算的加速需求,更支持 GPU Passthrough 应用,强化虚拟机显示效能,不仅跑得动,更跑得顺。

注:
1. GPU 支持 QTS 应用仅适用于 NVIDIA 显示适配器;虚拟机 GPU Passthrough 则可使用 AMD 与 NVIDIA 显示适配器。
2. 当 Virtualization Station 虚拟机应用使用显示适配器时,系统将停止对 QTS 影片处理的支持。
3. TS-1677XU-RP 装置显卡可用空间尺寸:214 x 38.5 x 111 mm (含 Cable) 。
4. 购买图形显示适配器前,请先参考 QNAP 兼容性列表
5. 建议用户将图形显示适配器安装于 PCIe 扩展槽 3,在 PCIe 扩展槽 4 未使用的情况下,PCIe 扩展槽 3 可提供 PCIe Gen3 x8 的带宽。

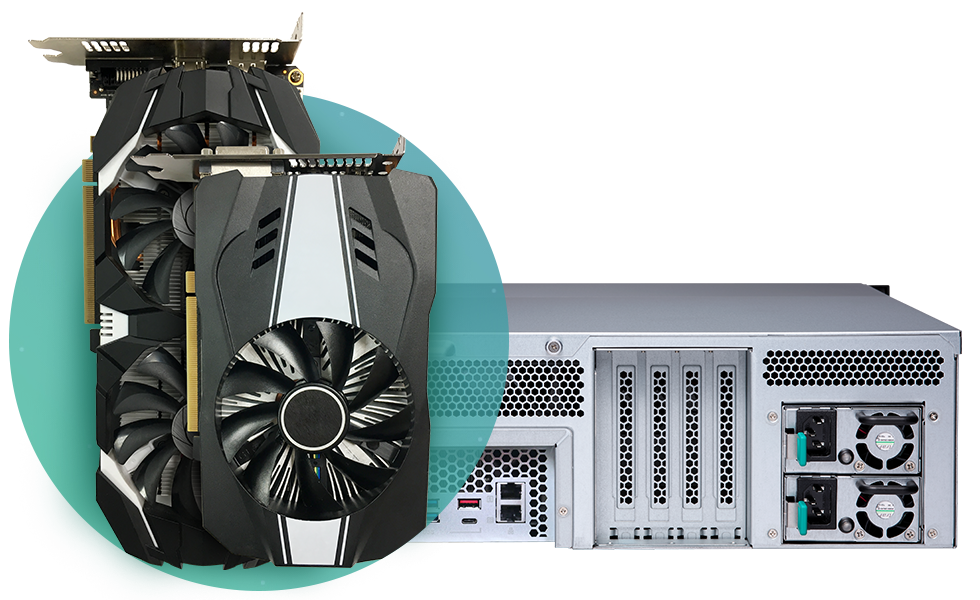

在 TS-1677XU-RP 上安装多张显示卡,释放效能,成就更多应用

TS-1677XU-RP 提供 4 个 PCIe 扩展槽,可让您安装 2 张高阶图形显示适配器,双卡并行,激发比单张显示适配器更强大、丰厚的绘图运算能力,不仅加速 NAS 图像处理与 GPU 运算效能,还可大幅推升处理庞大人工智能学习数据的运算能力,更支持虚拟机 GPU Passthrough 应用,让 NAS 为您完成更多任务。

注:
1. QTS 4.3.5 与之后的版本支持安装多张图形显示适配器。
2. 一张显示适配器支持一台虚拟机 GPU Passthrough 功能,或可搭配应用程序使用(如 HybridDesk Station 等)。






TS-1677XU-RP-2700-16G下载产品规格书


TS-1677XU-RP-2700-32G (By Request)下载产品规格书


TS-1677XU-RP-2700-64G (By Request)下载产品规格书


TS-1677XU-RP-2600-8G下载产品规格书


TS-1677XU-RP-2600-16G (By Request)下载产品规格书


TS-1677XU-RP-2600-32G (By Request)下载产品规格书


TS-1677XU-RP-2600-64G (By Request)下载产品规格书


TS-1677XU-RP-1200-4G下载产品规格书


TS-1677XU-RP-1200-16G (By Request)下载产品规格书


TS-1677XU-RP-1200-32G (By Request)下载产品规格书


处理器AMD Ryzen™ 7 2700 八核心 3.2 GHz 处理器 (可高达 4.1 GHz)
处理器架构64 位 x86
浮点运算支持
加密引擎 (AES-NI)
系统内存16 GB UDIMM DDR4 (2 x 8 GB)
内存支持上限64 GB (4 x 16 GB)
内存插槽4 个 Long-DIMM DDR4
闪存5 GB(双启动操作系统防护)
硬盘插槽数16 个 3.5 英寸 SATA 6Gb/s、3Gb/s
支持硬盘类型3.5 英寸 SATA 硬盘
2.5英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘

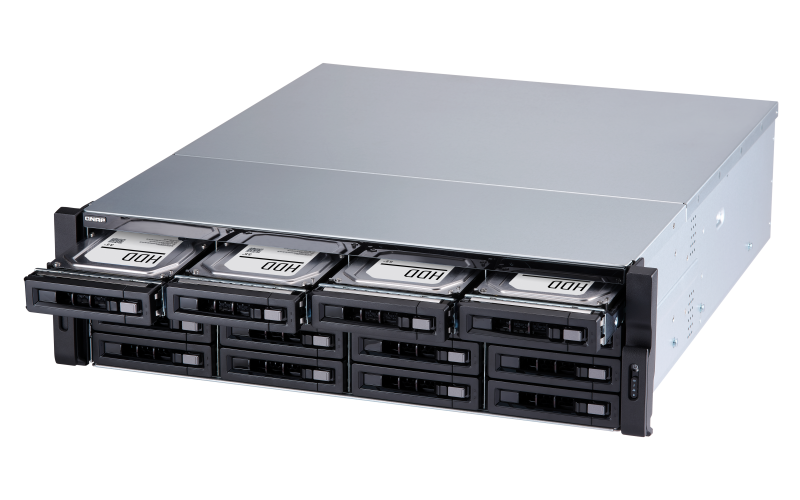

热插入支援支持
固态硬盘快取加速支持支持

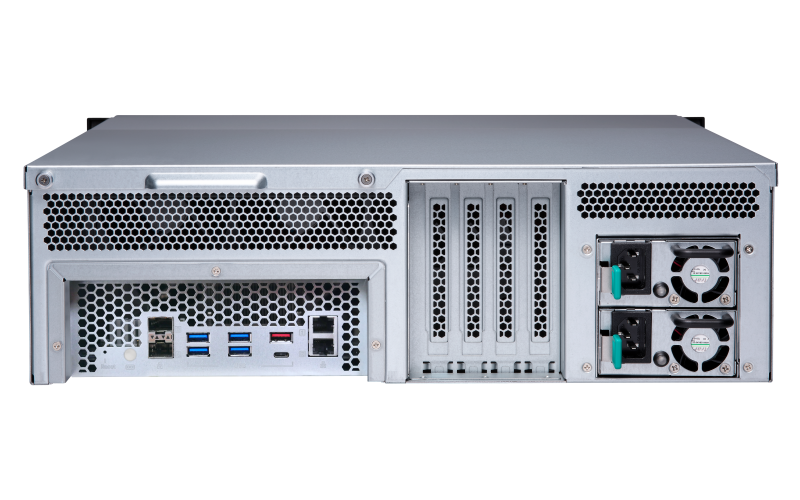

Gigabit 以太网络端口 (RJ45)2
10 Gigabit 以太网络端口2 个 10GbE SFP+ SmartNIC 端口
巨帧封包支持
PCIe 扩展槽4
插槽 1:PCIe Gen 3 x4
插槽 2:PCIe Gen 3 x8 或 PCIe Gen 3 x4*
插槽 3:PCIe Gen 3 x4
插槽 4:PCIe Gen 3 x8 或 PCIe Gen 3 x4**
*插槽 2 于插槽 1 未使用时提供 PCIe Gen3 (x8) 的带宽,若插槽 1 使用中则提供 PCIe Gen3 (x4) 的带宽。
**插槽 3 于插槽 4 未使用时提供 PCIe Gen3 (x8) 的带宽,若插槽 4 使用中则提供 PCIe Gen3 (x4) 的带宽。
USB 3.2 Gen 1 port4
USB 3.2 Gen 2 (10Gbps) Port1 x Type-C USB 3.2 Gen 2 5V/3A 10Gbps
1 x Type-A USB 3.2 Gen 2 5V/1A 10Gbps
机型3U 机架式
LED 指示灯硬盘 1-16、状态、网络、存储空间扩充端口状态
按钮电源、系统重置
尺寸 (高x宽x深)130 × 481 × 573.5 mm
重量 (净重)15.26 kg
重量 (毛重)21.38 kg
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器500W (x2),100-240V
耗电量:运作模式,典型值136.45 W
硬盘满载
风扇系统风扇:4 个 (92mm),12VDC
噪音值46.6 db(A)
系统警示蜂鸣器
同时联机 (CIFS) 数目上限700
注意:请仅使用 QNAP 内存模块,以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备,请使用规格相同的 QNAP 模块。
警告:使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
* 噪音值测试环境:
参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
设计及规格若有变更,恕不另行通知。


Operating System

QTS  (嵌入式 Linux)

Supported Client Operating Systems
  1. Apple Mac OS 10.7 or later

  2. Linux and UNIX

  3. Microsoft Windows 7, 8, and 10

  4. Microsoft Windows Server 2003, 2008 R2, 2012, 2012 R2 and 2016

Supported Browsers
  1. Apple Safari 7 or later

  2. Google Chrome

  3. Microsoft Internet Explorer 10 or later

  4. Mozilla Firefox

Supported Languages

Chinese (traditional and simplified), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, and Turkish

Supported File Systems
  1. Internal hard drive (EXT4)

  2. External hard drive (EXT3, EXT4, NTFS, FAT32, HFS+, and exFAT)

Note: To use exFat you must purchase an exFAT driver license from License Center.

Network & Virtual Switch
  1. TCP/IP: Dual stack (IPv4 and IPv6)

  2. Jumbo frame (failover, multi-IP settings, port trunking/NIC teaming)

  3. DHCP server and client
    USB Wi-Fi adapter Note: This feature does not support ad hoc networks because of security considerations.

  4. Virtual switch

    Show more...
    Security
    1. Network access protection with auto-blocking (SSH, Telnet, HTTP(S), FTP, CIFS/SMB, and AFP)

    2. Host access control for shared folders (CIFS/SMB)

    3. AES 256-bit folder-based and volume-based encryptions which are validated by FIPS 140-2 CAVP (Cryptographic Algorithm Validation Program)

    4. 256-bit external drive encryption (AES)

    Show more...


    TS-1677XU-RP

    TS-1677XU-RP

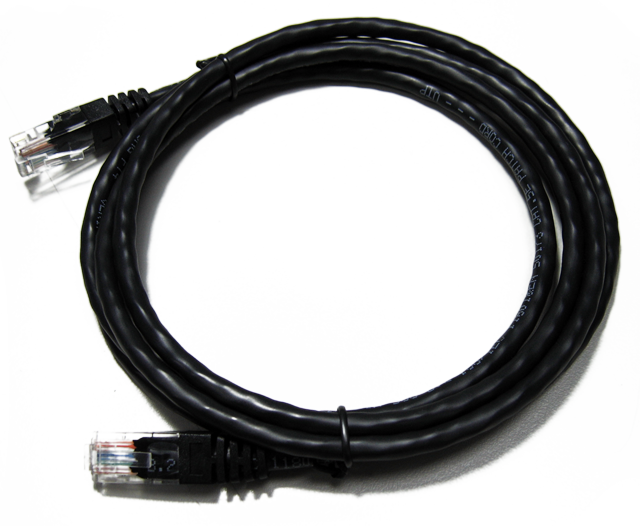

    以太网络线缆 x 2

    以太网络线缆 x 2

    电源线 x 2

    电源线 x 2

    十字螺丝 x 64 (适合 3.5 吋硬盘)

    十字螺丝 x 64 (适合 3.5 吋硬盘)

    十字螺丝 x 64 (适合 2.5 吋硬盘)

    十字螺丝 x 64 (适合 2.5 吋硬盘)

    快速安装手册 (QIG)

    快速安装手册 (QIG)
