威联通网络存储 TS-1253BU-RP

Intel® Celeron® J3455 四核心 1.5GHz

TS-1253BU-RP

机架型 Intel® Celeron® 四核心 NAS,支持 PCIe 弹性扩充多元储存应用

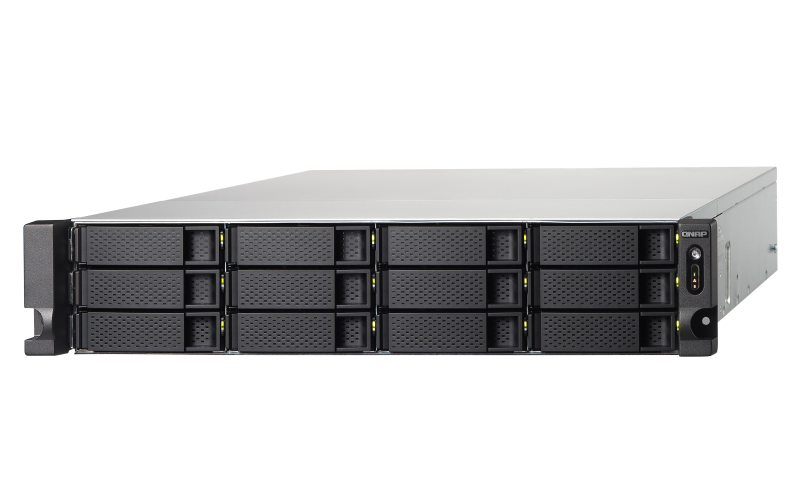

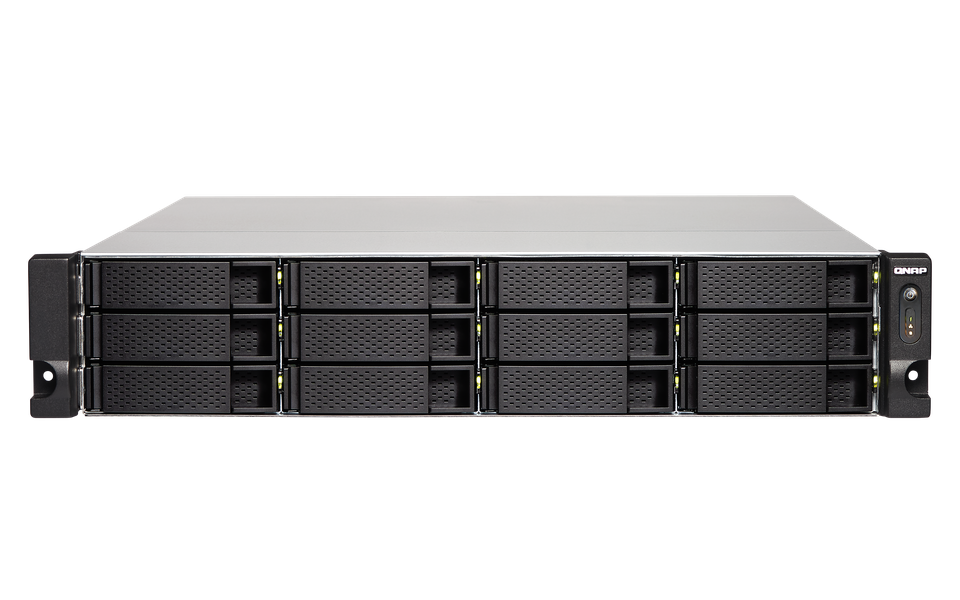

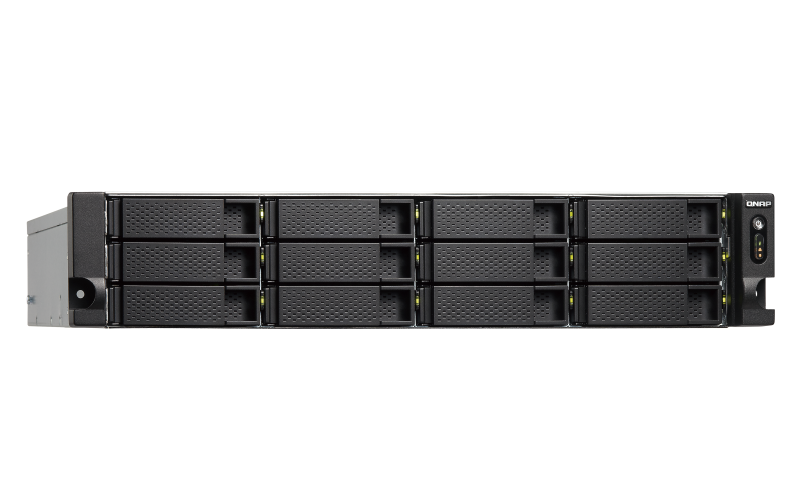

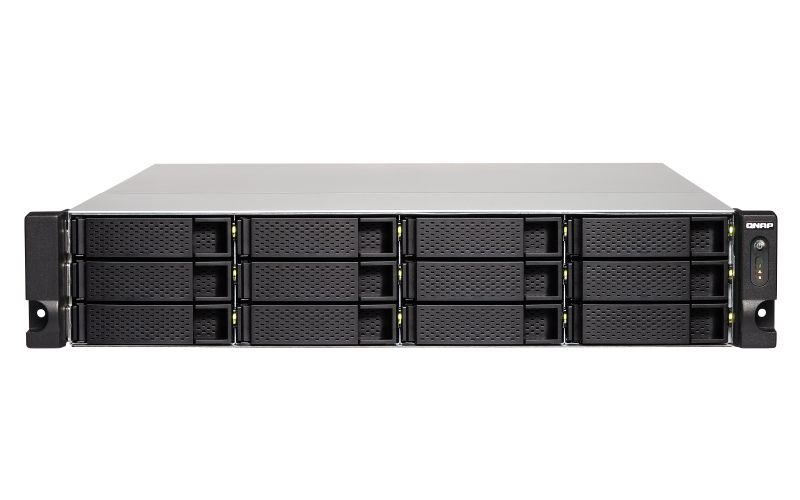

TS-1253BU-RP 采 2U 机架型设计,可安装于标准 19 英寸机柜中,为中小型企业组织布建机房首选。其配备 PCIe 扩展槽增添更多应用潜能,可安装 QNAP QM2 M.2 SSD/10GbE PCIe 扩充卡新增 SSD 快取及 10GbE 网络,搭配 Qtier™ 储存自动分层分区,加快数据访问速度;亦可配置 PCIe 无线网卡让 NAS 成为基地台,或是 USB 3.2 Gen 2 扩充卡快速备份外接装置数据。TS-1253BU-RP 提供 4K 影音播放与实时转档,支持虚拟化应用可布建虚拟机、软件容器工作站,搭配 QRM+ 可远程集中管理 Windows®、Linux®、以及 IPMI 兼容装置,同时支持热门的 IFTTT 网络自动化服务,为企业提供一个高效而多功的储存解决方案。

  • PCIe 扩展槽多元应用,可安装 QM2 双埠插卡新增 M.2 SSD 快取或 10GbE 网络扩充、兼容 PCIe 无线网卡,或 USB 3.2 Gen 2 PCIe 卡

  • 支持 2 路 4K (H.264) 硬件译码及影片在线实时转档与脱机背景转档

  • 支持 Qfiling 智能归档,可搭配 Qsirch 全文检索查询关键数据

  • 支持 QRM+ 远程计算机服务器整合管理 Windows®、Linux®、及 IPMI 兼容装置

  • 支持 Virtualization Station (虚拟机工作站) 与 Container Station (软件容器工作站),一机满足多种虚拟化需求

  • 高扩充性,支持一台 UX-1200U-RP/UX-800U-RP 扩充设备与网络虚拟储存扩充柜 (VJBOD)

Intel® Celeron® J3455 四核心 1.5 GHz 处理器,及 AES-NI加密

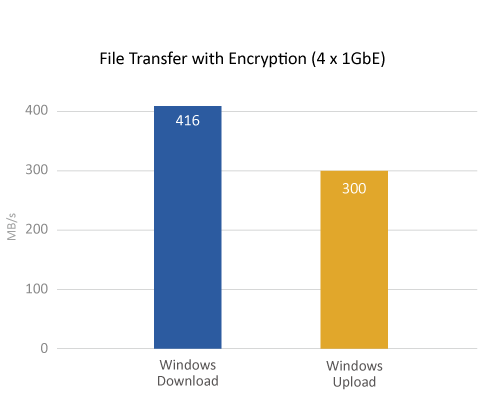

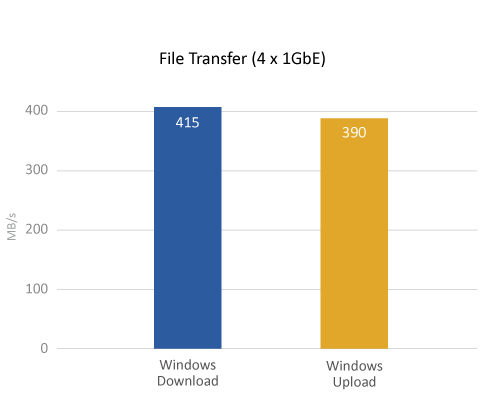

TS-1253BU-RP 搭载最新 14 纳米工艺 Intel® Celeron® J3455 四核心 1.5 GHz 处理器 (突增频率达 2.3 GHz) 以及最高 8GB DDR3L 双信道内存,内建 4 个 Gigabit 网络端口,支持 SATA 6Gb/s 传输接口,可提供高达 415 MB/s 连续读取效能,让任务运作流畅快速。TS-1253BU-RP 内建 Intel® AES-NI 新一代加密引擎,采用 AES 256 位加密加速技术,在进行 NAS 整机加密或是文件夹加密时可保持高达 416 MB/s 的数据读取速度,保护 NAS 中重要数据的同时,依旧维持系统的高效能及安全性。

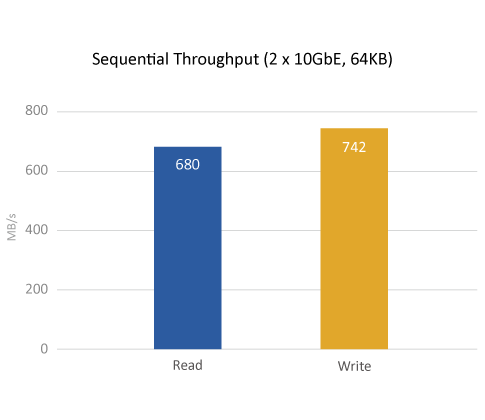

测试于 QNAP 实验室。数据会因实际环境而有所不同。

测试环境:
NAS: TS-1253BU-RP
OS: QTS 4.3.3
磁盘群组: RAID 5; 12 x Seagate ST1000NM0033-9ZM173, 4GB RAM; 安装 QNAP LAN-10G2SF-MLX 2埠 10GbE SFP+ 网卡

客户端PC:
Intel® Core™ i7-4770 3.40GHz CPU; DDR3L 1600Hz 16GB; WD 1TB WD10EZEX; Intel Gigabit CT (MTU 1500); Windows® 10 64-bit

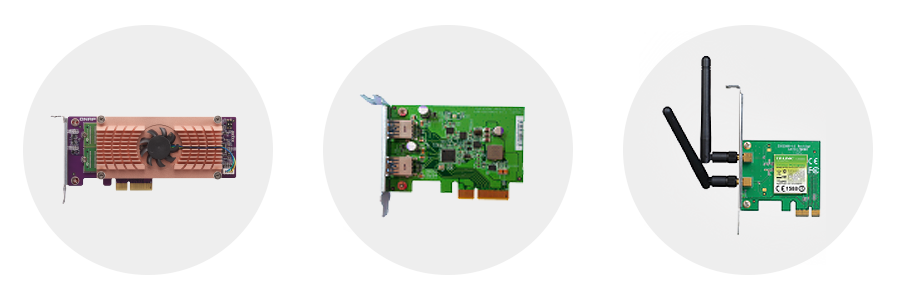

PCIe 弹性扩充,满足多元储存应用

TS-1253BU-RP 配有一个 PCIe Gen.2 x2 扩展槽,让您依需求弹性配置,应用更广、效率更高。您可使用 QNAP QM2 M.2 SSD/10GbE PCIe 双埠插卡,在 TS-1253BU-RP 上扩充 M.2 SSD 快取或 10GbE 网络传输,或者配置兼容无线网卡让 NAS 成为无线网络基地台,亦可搭配 USB 3.2 Gen 2 接口轻松链接外接式 USB 储存装置,通过 USB 接口快速完成影音媒体等大文件传输。


专有设计的 QM2 扩充卡,重新定义您的 NAS

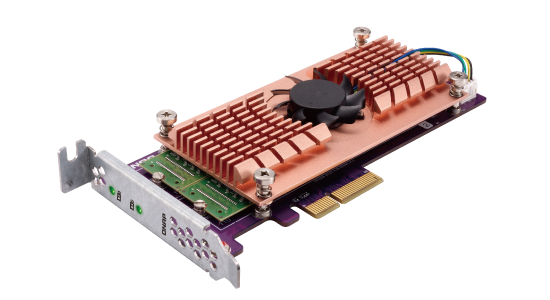

QNAP 推出专为 NAS 设计的双埠 QM2 M.2 SSD/10GbE* 扩充卡系列。在 M.2 SSD 越来越被广泛的采用时,QM2 扩充卡让您不需占用 NAS 上的硬盘插槽,即可轻松配置读写快取或是启用 Qtier™ 自动分层储存,迅速优化 NAS 效能;而 10GbE 可扩充性确保 NAS 能迅速兼容于日渐广泛的 10GbE 网络带宽,有效处理高频传输作业。QM2 搭载专属散热模块,可快速让 M.2 SSD 降温以维持文件传输的质量与运作稳定性。

*支持 10GbE 网络联机之机种,可向下兼容 5GbE/2.5GbE/1GbE/100MbE 联机。


SSD 快取加速

TS-1253BU-RP 支持 SSD 快取技术,可安装高效能 SSD 于第一、二槽来加速磁盘存取效能,大幅增强系统运作效率,尤其适合亟需高度 IOPS 效能的应用。藉由 SSD 与 HDD 的搭配运作,提升系统效能之外,更兼具储存媒介配置上的经济效益。藉由 Qtier™ 自动分层储存功能,用户还可「自定义配置优先权」,让数据分层分区储存更符合用户的系统环境与应用需求,达到资源优化。


QRM+ 远程装置管理集中化

QRM+ 为 QNAP 专为 IT 管理人员所设计的远程计算机服务器集中化管理解决方案。网页式的管理接口可让您通过浏览器登入,由单一平台进行侦测、对应、监控和管理在您网络中所有重要装置 (服务器/个人计算机/精简型计算机),并自动建立网络拓朴图表,启动可视化的营运智慧。QRM+ 支持 IPMI 2.0,提供适用 IPMI 之远程 KVM (Keyboard、Video、Mouse) 操控,以及 KVM录像和回放来追踪所有的操作。此外,只要在 Windows® 及 Linux® 装置上安装轻量级代理程序 QRMAgent,就能在 QRM+ 管理平台一目了然远程 Windows® 及 Linux®装置上的状态。QRM+ 集中化管理可有效提升 IT 建设与装置的安全管理,排解问题更有效率,并有助于分析资产设备的效能。


集中管理文件备份、复原及同步

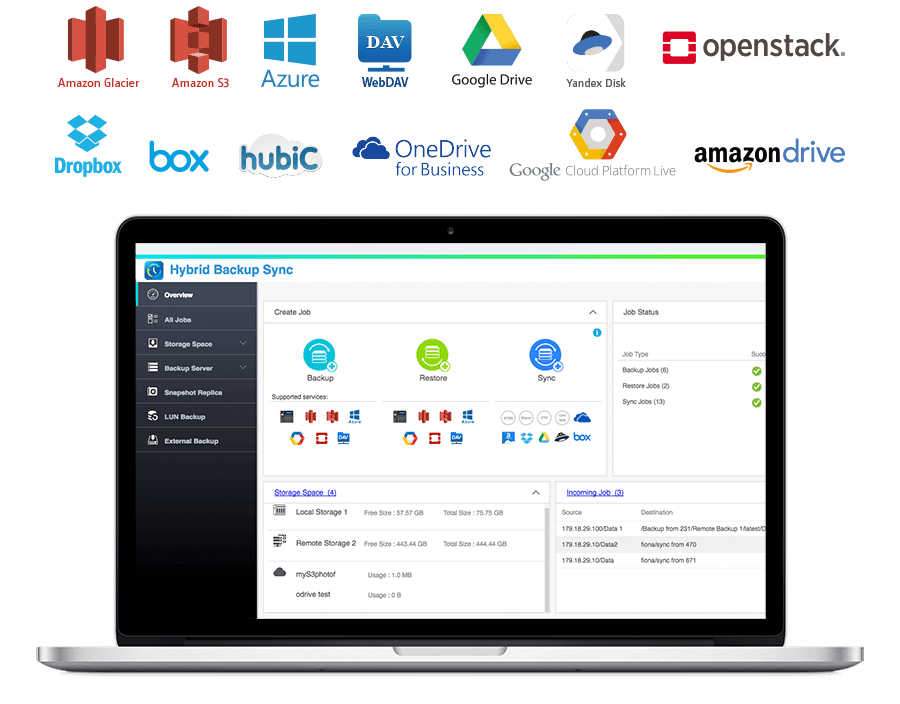

Hybrid Backup Sync 提供全方位的备份、复原、同步解决方案,协助您有效率地备份文件至本地端 NAS、外接装置、远程 QNAP NAS 或云端储存空间中,让重要数据得到妥善保存。当意外发生时,您便可由上述储存空间快速将数据复原,减少停机时间,将损失减至最低。Hybrid Backup Sync 兼具云端备份及同步的优点,您可通过 RTRR、rsync、FTP、SMB 协议将档案单向同步至储存空间,或通过云端,双向同步 QNAP NAS 与远程 NAS 及云端储存空间。


QTS-Linux 双系统串联,接轨物联网时代

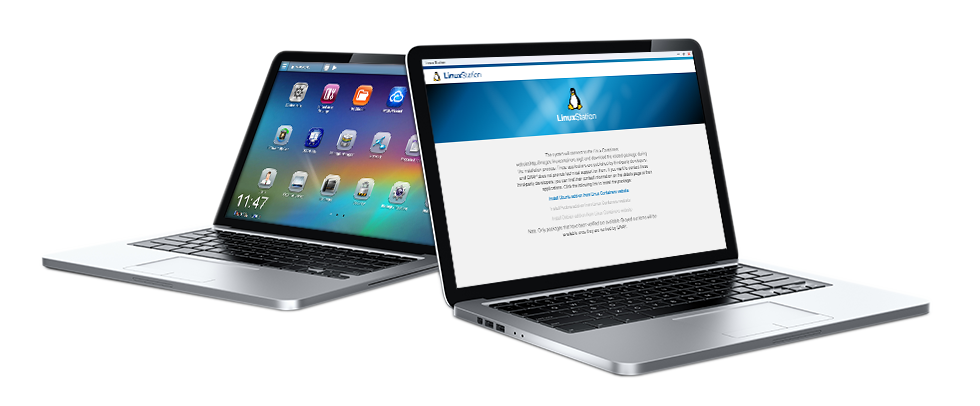

TS-1253BU-RP 利用先进虚拟化技术,在 NAS 核心布建 QTS-Linux 双操作系统。革命性的架构让 TS-1253BU-RP 除了通过 QTS App Center 来扩充应用,还能通过 HDMI 外接显示器输出 Linux® 开源平台来开发及使用更多应用套件。TS-1253BU-RP 支持 Linux® 平台以自由开发物联网应用程序,并将相关媒介数据统一储存于私有云空间,提供一套安全、可靠的云端储存与二次开发 / 应用解决方案。


完善的虚拟化储存应用

TS-1253BU-RP 是一套 iSCSI/IP-SAN 储存解决方案,支持 VMware®、Citrix®、 Microsoft® Hyper-V® 与 Windows Server® 2012 R2,满足虚拟化弹性部署与应用。TS-1253BU-RP 支持 VMware VAAI 及 Microsoft ODX,可分别卸除 ESXi 以及 Hyper-V 虚拟主机负荷以增进系统运作效率;亦支持 QNAP vSphere Client plug-in 和 QNAP SMI-S provider,虚拟化应用的管理效率因而大幅提升。

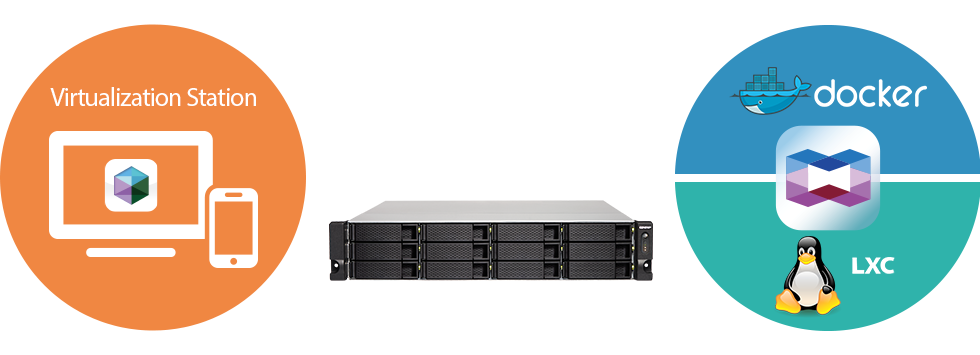

弹性的虚拟机与软件容器应用

Virtualization Station (虚拟机工作站) 可让您在 TS-1253BU-RP 上运行多个虚拟机 (Virtual Machine) 与操作系统,并通过浏览器或 Virtual Network Computing (VNC) 联机至虚拟机。Virtualization Station 支持快速建立虚拟机、虚拟机备份与还原、虚拟机汇入导出、系统快照,与集中管理所有虚拟机的装置设定 (Device Management) 等功能;而虚拟交换器功能可让 TS-1253BU-RP 与虚拟机、软件容器共享同一个网络端口,通过内部接口交换虚拟机、软件容器与 NAS 之间的数据,不必受限于实体网络卡效能,大幅提升传输速度。Container Station (软件容器工作站) 创新整合 LXC 与 Docker® 两项轻量级技术。您可在 TS-1253BU-RP 上执行完整的 Linux 虚拟机,并由 Docker Hub® 在线市集下载来自全球各地数以千计的应用程序。Container Station 亦提供 QIoT Containers 平台,帮助您在专属私有云中快速部署 IoT 环境与应用。

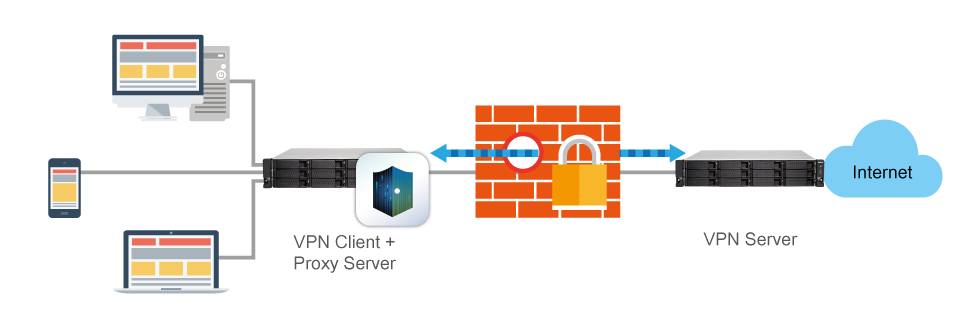

QVPN 整合 VPN 服务器 & 客户端设定,保障网络存取安全

通过新的 QVPN 功能整合 VPN 服务器与 VPN 客户端设定,TS-1253BU-RP 可做为 VPN 服务器,支持 L2TP/ IPSec、OpenVPN 及 PPTP 三种协议以及验证加密等设定,您可以轻松地联机至私有网络存取、共享数据,并享有更高的安全性。TS-1253BU-RP 亦可成为 VPN 客户端,连接至另一台 NAS 上的 VPN 服务器 (亦支持 NAS 同时联机到不同 VPN 服务器) 或其他 VPN 服务供货商,同样通过 PPTP、OpenVPN及 L2TP/IPSec 协议保护数据传输的隐私与安全。藉由 QVPN Service ,您的装置可联机至家中的 NAS 及 VPN 服务器存取该局域网络下的内部资源;或者,通过 NAS 上的 VPN 客户端功能,连接至其他国家的VPN 服务器,使用受到地区限制的服务。

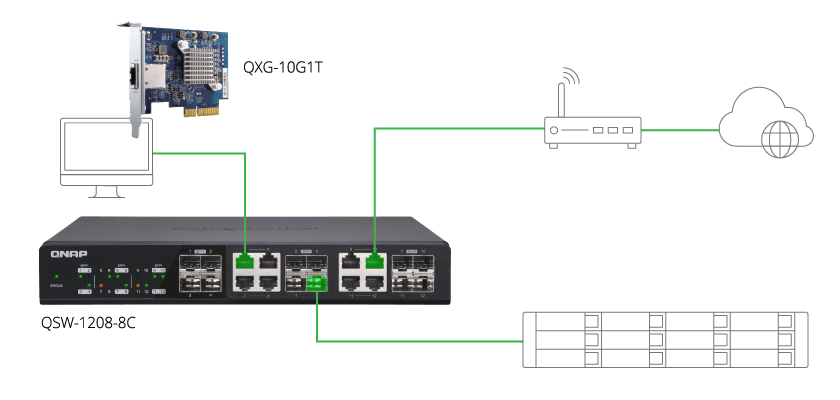

用 QNAP 10GbE 交换器升级高速网络协作环境,迅速又经济

QNAP 10GbE/NBASE-T™ 非网管型交换器,以突破性的低成本快速升级您的网络环境,在多人协作的工作环境中带来更高速、流畅的数据传输体验,让多个工作站可同时直接存取或在线编辑 TS-1253BU-RP 中的大型文件。您可选购安装 QNAP 10GbE PCIe 网络扩充卡,为个人计算机及 TS-1253BU-RP 扩增 10GbE 功能,将整体网络架构升级为四通八达的高速环境。


高效经济、弹性扩充储存空间

TS-1253BU-RP 具备高扩充性,除了串接一台 QNAP 储存扩充设备,亦可通过 VJBOD (Virtual JBOD) 网络虚拟储存扩充柜进行容量扩充,让您用 NAS 扩充 NAS。来自其他 QNAP NAS* 的闲置空间可以网络型 JBOD 挂载为 TS-1253BU-RP 的虚拟硬盘整合运用,并直接在上面建立虚拟储存池和磁盘区,当作本机硬盘般使用。QTS 储存空间总管帮助您轻松管理 NAS 容量扩充作业,以及所有串接的扩充设备和 QNAP NAS。通过 QJBOD Express (JBOD 扩充设备漫游)**,您可将 TS-1253BU-RP 连接一台大容量 QNAP 储存扩充设备,无须通过网络即可快速将数据迁移至另一台支持储存扩充设备的 NAS。

串接 QNAP 储存扩充设备可获得的最大硬盘总数:

QNAP NAS 机种储存扩充设备RAID 储存扩充设备数量硬盘总数 (NAS + 扩充设备)
TS-1253BU-RPUX-1200U-RP124
UX-800U-RP120

*远程 QNAP NAS 需支持 iSCSI 服务及储存池,并建议升级韧体至 QTS 4.2.1 以上版本。目前最多支持 8 台远程 NAS 加入。
**请在 UX 储存扩充设备上另外建立独立的 Volume 或储存池以扩充 NAS 的储存空间。

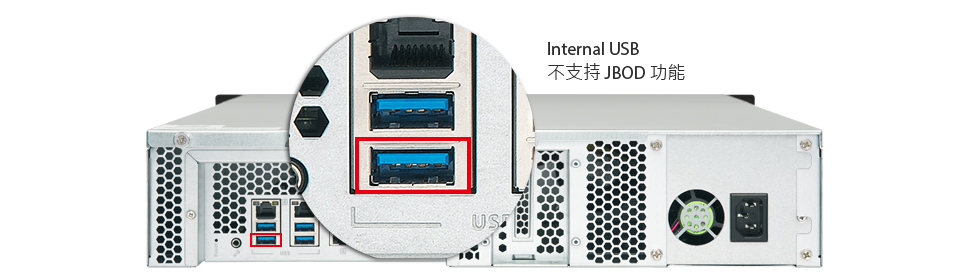

注意:QNAP 储存扩充设备不支持连接于以下位置之 USB 接口




TS-1253BU-RP-4G / TS-1253BU-RP-8G

处理器Intel® Celeron® J3455 四核心 1.5 GHz 处理器 (可高达 2.3 GHz)
处理器架构64 位 x86
图形处理器Intel® HD Graphics 500
浮点运算支持
加密引擎 (AES-NI)
系统内存4 GB SODIMM DDR3L (2 x 2 GB) / 8 GB SODIMM DDR3L (2 x 4 GB)
内存支持上限8 GB (2 x 4 GB)
内存插槽2 个 SO-DIMM DDR3L
安装两个内存模块时,请确保其容量相同,两个内存插槽建议使用相同类型的内存。
闪存4 GB(双启动操作系统防护)

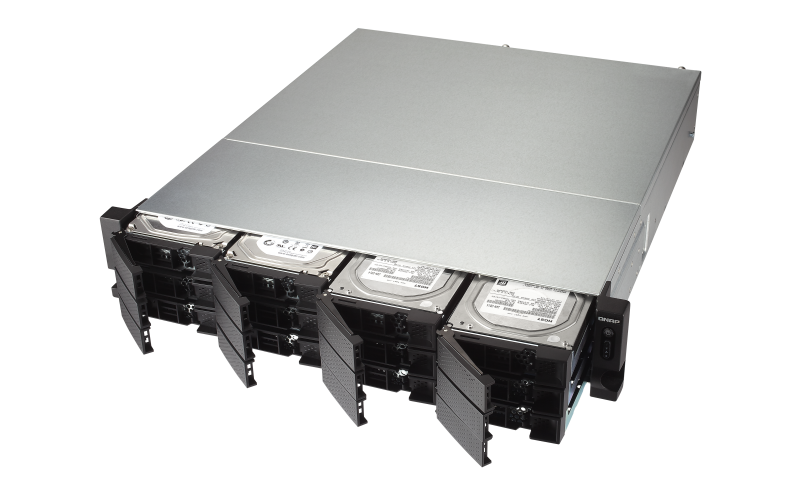

硬盘插槽数12 个 3.5 英寸 SATA 6Gb/s、3Gb/s
支持硬盘类型3.5 英寸插槽:
3.5 英寸 SATA 硬盘
2.5 英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘
热插入支援支持
M.2 固态硬盘插槽可选购 PCIe 适配卡扩充
固态硬盘快取加速支持硬盘插槽 1 到 2
Gigabit 以太网络端口 (RJ45)4
巨帧封包支持
PCIe 扩展槽1
插槽 1:PCIe Gen 2 x2
PCIe 带宽限制将限制 NAS 10GbE 的效能。
USB 3.2 Gen 1 port4
USB 3.2 Gen 2 (10Gbps) Port可选购 PCIe 适配卡扩充
HDMI 输出1,HDMI 1.4b
机型2U 机架式
LED 指示灯硬盘 1-12、状态、网络、扩充、电源
按钮电源、系统重置
尺寸 (高x宽x深)89 × 482 × 534 mm
重量 (净重)11.64 kg
重量 (毛重)15.27 kg
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器ATX 250W (x2),输入:100V-240V ~ / 5A-2.5A,50Hz-60Hz
耗电量:硬盘休眠模式42.7 W
耗电量:运作模式,典型值75.9 W
硬盘满载
风扇2 x 70mm,12VDC
噪音值33.2 db(A)
系统警示蜂鸣器
同时联机 (CIFS) 数目上限1500


TS-1253BU-RP以太网络线缆 x 2快速安装手册
十字螺丝 (适合 3.5 吋硬盘)十字螺丝 (适合 2.5 吋硬盘)电源线 x 2
