TL-R400S

机架式短机箱多通道 SATA 6Gb/s 效能存储扩充设备

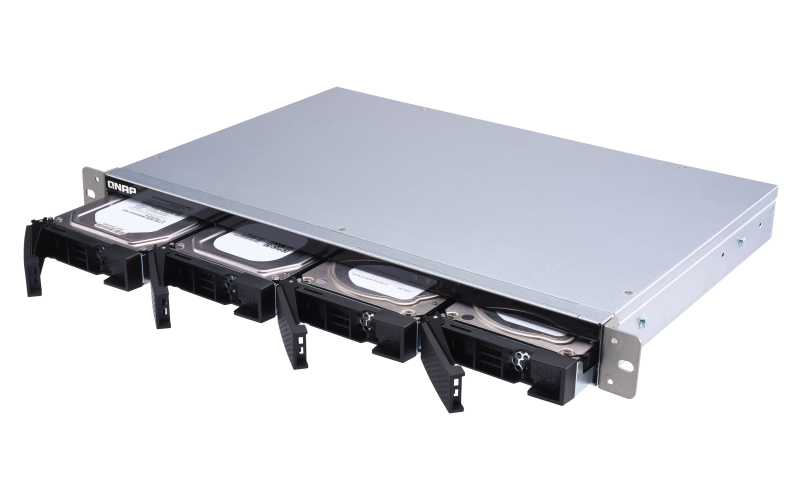

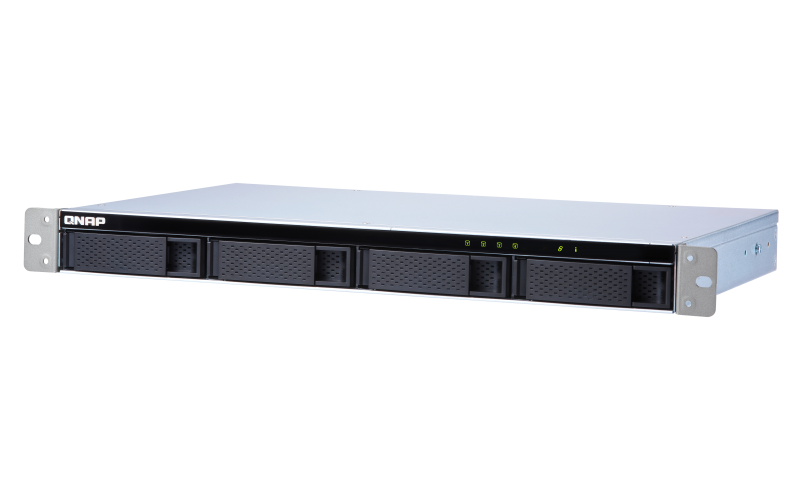

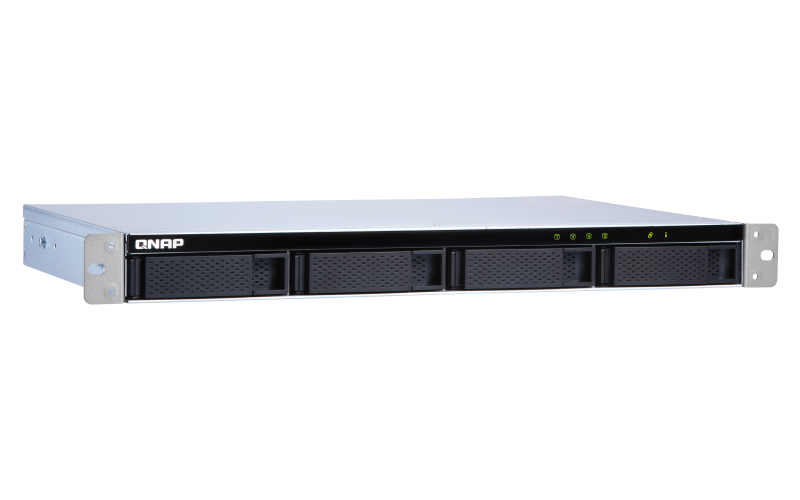

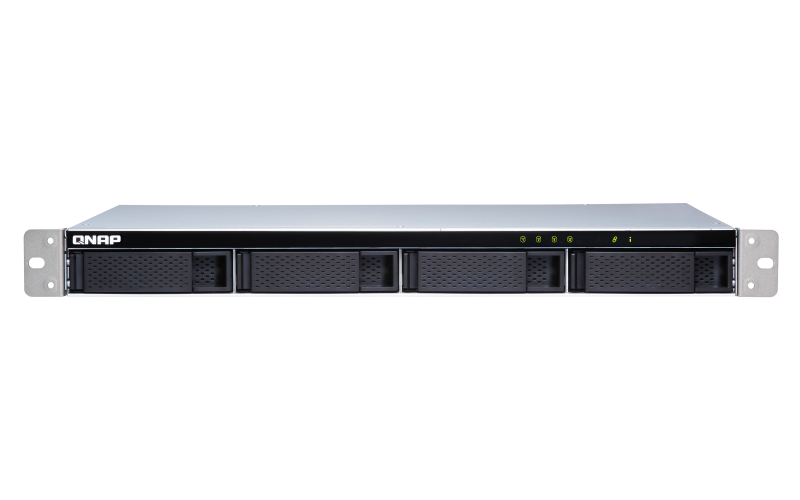

机架式 TL-R400S JBOD 存储扩充设备提供您备份或扩充 QNAP NAS、Windows®、Ubuntu® 计算机以及服务器的新选择。其提供 4 个 SATA 6Gb/s 硬盘插槽,短机箱设计,适合放置于小型或有大量线路的机柜中,轻巧灵活,不占空间。支持 3.5 英寸/2.5 英寸 SATA 6Gb/s HDD 或 SSD,搭配内附的专属 QNAP QXP PCIe 多端口 SATA扩充卡,即可透过高速 SFF-8088(或 SFF-8644) 传输线连接 NAS、计算机以及服务器,不仅给您更有效的连续读取效能,还能让您享永更佳有效及流畅的存储扩充及文件备份体验 。

1. 请注意 TL-R400S 的开关机固定程序,详情请见使用手册。
2. TL-R400S 仅能作为独立的存储池或磁盘区,无法与 NAS 主机的存储池或磁盘区合并使用,且系统应用仅能安装于 NAS 本机。
3. TL-R400S 仅支持 QTS 4.4.2(或以上) 及 QTS hero 操作系统。
4. 搭配选购 RAIL-B02 滑轨套件组即可安装于各式符合 ANSI/EIA-RS-310-D 标准 19 吋机柜。

  • 大容量 TL SATA JBOD 不仅可弹性扩充 QNAP NAS 存储空间,亦支持运行 Window® 或 Ubuntu® 操作系统的计算机及服务器。

  • 透过 SFF-8088 (或 SFF-8644) 高速连接线,每条线材支持 4 个 SATA 6Gb/s 通道 (共 24Gb/s),多线讯号同时传输,效率更胜 eSATA 与 USB 传输。

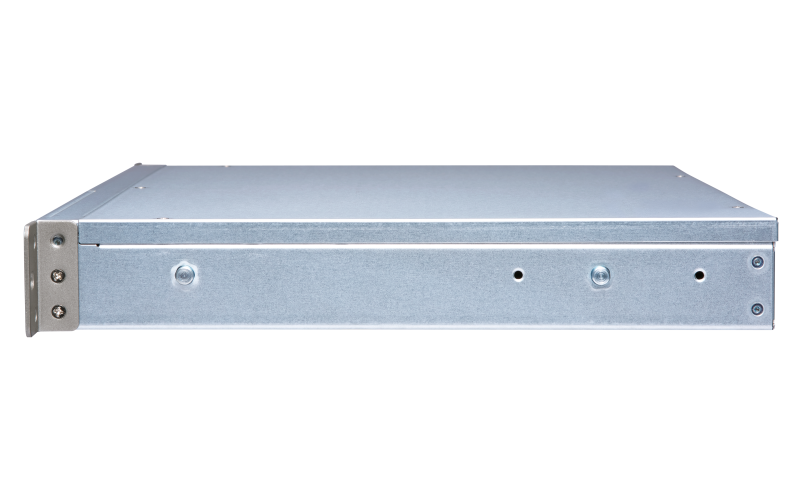

  • 短机箱设计,适合放置于小型或有大量线路的机柜中,轻巧灵活,不占空间。

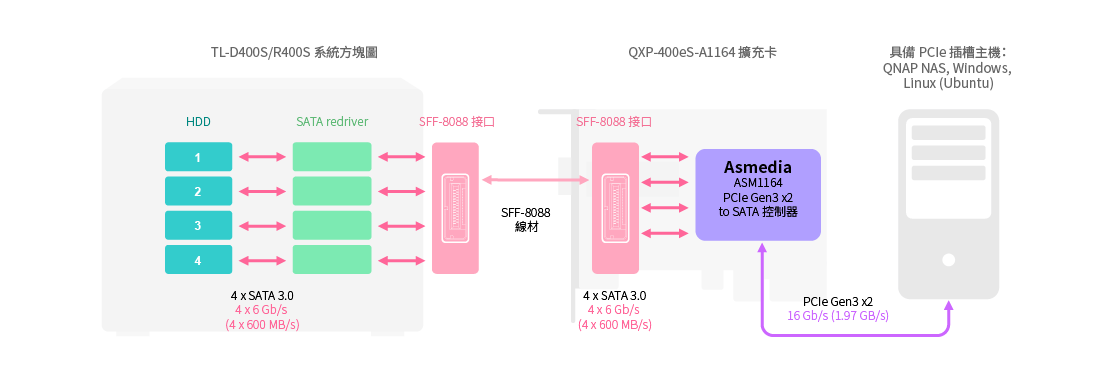

TL SATA JBOD 展现更佳传输效能

TL SATA JBOD 扩充柜支持多通道 SATA 6Gb/s 传输,且一个 SATA 通道直接对应一个 SATA 硬盘,专属一对一高速通道让 TL SATA JBOD 展现更佳传输效能。

备注: 各 SFF 端口对应的硬盘顺序:SFF 端口 1 对应 HDD 1-4,SFF 端口 2 对应 HDD 5-8, SFF 端口 3 对应 HDD 9-12,SFF 端口 4 对应 SSD 1-4 (TL-D1600S)。

专属软件功能,存储空间管理一次到位

QNAP NAS 用户可透过 QTS / QTS hero Storage & Snapshots (存储与快照总管) 为 TL-R400S 进行设定和存储管理。Windows® 及 Ubuntu® 使用者也可利用专属的应用工具 QNAP JBOD Manager 来查看或设定 TL-R400S 的存储空间。

  • 将 TL-R400S 连接至 QNAP NAS,并透过 QTS / QTS hero Storage & Snapshots Manager 轻松管理,例如:设定独立的 RAID 群组、建立存储池与启用快照等,弹性扩充 NAS 存储空间,容纳爆量的数据或文件备份使用。

  • Windows® 及 Ubuntu® 用户在计算机及服务器上安装 QNAP JBOD Manager,便能透过直觉易用的操作接口,快速检视 JBOD 的健康情况、检视系统风扇转速、随时查看及更新新版韧体,精准掌握 TL-R400S 的运作状态。

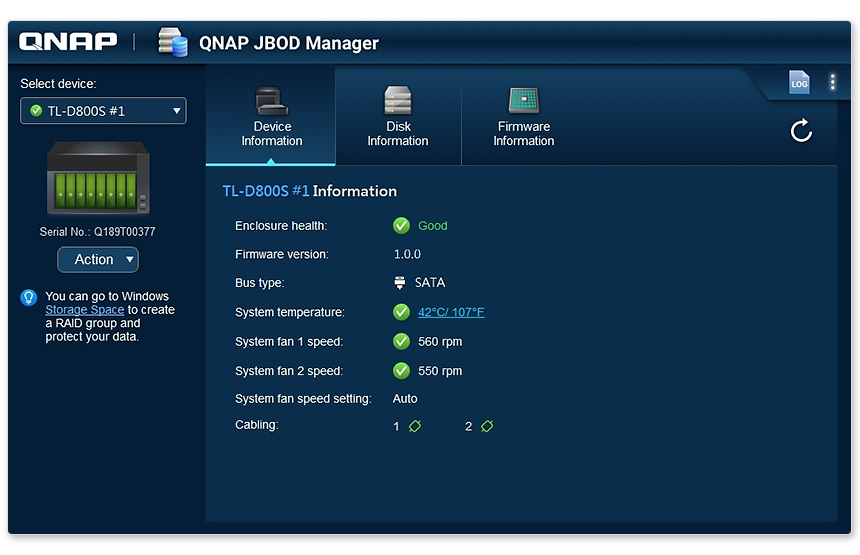

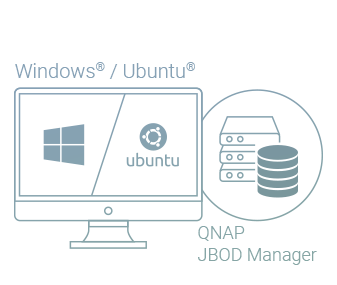

PC 与服务器用户专属磁盘监控工具 - QNAP JBOD Manager

Windows® 及 Ubuntu® 使用者可利用 QNAP JBOD Manager 来监控或设定 TL-R400S 的状态,包含:查看装置健康情况、检视系统风扇转速、随时查看及更新新版韧体、设定装置的温度临界值,还可以设定客制化装置名称及侦测 JBOD 联机状态,系统会记录装置内的所有事件,当异常状态发生时,将实时提供桌面讯息通知,让您立即掌握状况!

备注:
1. 不同的 Windows 操作系统及版本需于不同的地方建立软件 RAID 以进行数据保护,请参考下方信息:
  • Windows 8(或之后版本)用户可至[Windows 存储空间]中建立。
  • Windows Server 2012 R2 (或之后版本) 用户可至[服务器管理员]中建立。
2. Ubuntu 18.04 用户需手动设定 mdadm 指令建立软件 RAID。
3. 不支援 macOS。

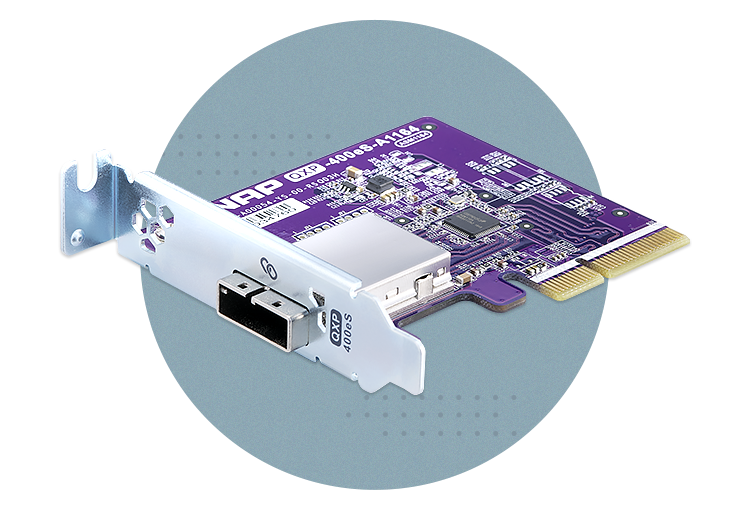

搭配专用 QXP 扩充卡,简单安装、弹性扩充

使用 TL-R400S 存储扩充设备,您需搭配专属的 QXP 扩充卡。将其安装于 QNAP NAS、Windows® 或 Ubuntu® 计算机及服务器的 PCIe 扩展槽,再透过 SFF-8088 (或SFF-8644) 传输线与 TL-R400S 串接,弹性扩充存储容量,即插即用,简易又弹性。

备注:

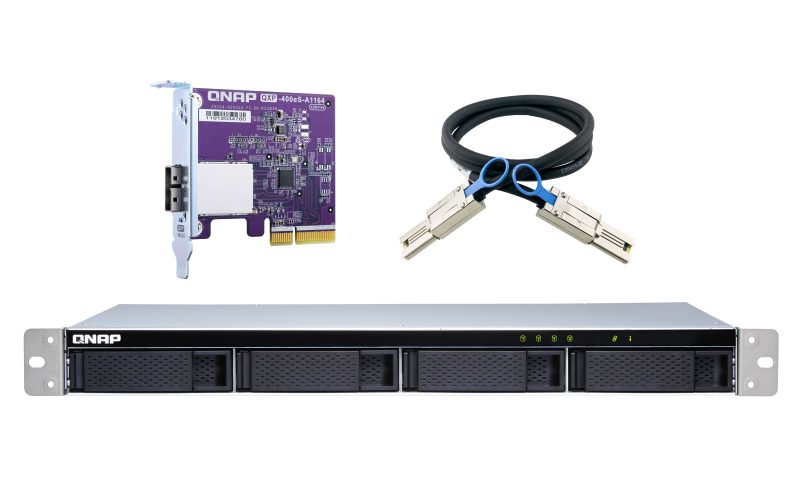

1. 此产品内附 QXP-400eS-A1164 卡*1 (可再额外加购)及 1M SFF-8088 对 SFF-8088 连接线*1。
2. 当 QXP 扩充卡与 JBOD 同为 QNAP 产品时才支持于 PC 上使用 QNAP JBOD Manager 管理装置以及于 NAS 上建立软件 RAID。若使用 QNAP NAS 及 QXP 扩充卡搭配他牌 JBOD,则不支持建立软件 RAID。
3. 一台 TL SATA JBOD 仅能连接一台 NAS 或 PC,并可与 QXP 扩充卡混搭使用,例如:1 台 NAS 可搭配单张或多张 QXP 扩充卡连接多达 2 台 TL SATA JBOD,而在 PC 上使用则会依照您的计算机能力而有不同的使用限制,QNAP 建议连接多至 2 台 TL SATA JBOD。
4. TL SATA JBOD 与 QXP 扩充卡仅支持长达 1 公尺的专用线材。
5. TVS-871U-RP、TVS-1271U-RP 与 x80 系列 NAS 如要支持内附于 TL-R400S 与 TL-R1200S-RP JBOD 的 QXP-1600eS PCIe SATA 扩充卡,使用者则需更新 NAS BIOS 至最低版号,若在未更新 BIOS 的情况下安装 QXP-1600eS SATA 扩充卡,您的 NAS 将无法完成正常开机程序。


TL-R400S下载产品规格书
硬盘插槽数4 个 3.5 英寸 SATA 6Gb/s、3Gb/s
支持硬盘类型3.5 英寸 SATA 硬盘
2.5英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘
Audio Alert On/Off Switch支持
机型1U 机架式
主机接口1 x SFF-8088
LED 指示灯硬盘 1-4、状态、连结、风扇错误
按钮电源开关
支持的硬盘/固态硬盘数目上限4
硬盘类型3.5 英寸 SATA 硬盘
2.5英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器100W PSU,100 - 240V
耗电量:运作模式,典型值25.07 W
Seagate ST6000NM0024 满载
Fan Mode Switch (自动、高、中、低)
风扇2 个 (40mm),12VDC
噪音值22.1 db(A)
系统警示蜂鸣器
Kensington 安全插槽支持
注意:请仅使用 QNAP 内存模块,以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备,请使用规格相同的 QNAP 模块。
警告:使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
* 噪音值测试环境:
参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
设计及规格若有变更,恕不另行通知。


Supported O.S.

QNAP QTS / QTS hero, Windows, Linux

QTS / QTS hero
  1. QTS 4.4.2 / QTS hero h4.5.0 (or newer)

  2. QTS QTS drive monitoring and storage pool support

  3. QTS advanced drive features such as bad block scan, Erase,Performance Test, Seagate Ironwolf IHM

  4. RAID migrated & expanded

Show more...
Utility for other platform
  1. QNAP JBOD Manager

  2. Windows: Win8 or nerwer / Server2012 R2 or newer

  3. Linux:Ubuntu 18.04

  4. Device Info
    (Health/Bus type/PSU/Temperature/FAN)

Show more...


TL-R400S

TL-R400S

電源線 x 1

電源線 x 1

Mini SAS 外接線 (SFF-8088 to SFF-8088) x 1

Mini SAS 外接線 (SFF-8088 to SFF-8088) x 1

十字螺丝 x 12 (适合 2.5 吋硬盘)

十字螺丝 x 12 (适合 2.5 吋硬盘)

十字螺丝 x 16 (适合 3.5 吋硬盘)

十字螺丝 x 16 (适合 3.5 吋硬盘)

QXP SATA 扩充卡: QXP-400eS-A1164

QXP SATA 扩充卡: QXP-400eS-A1164

快速安装手册 (QIG)

快速安装手册 (QIG)
