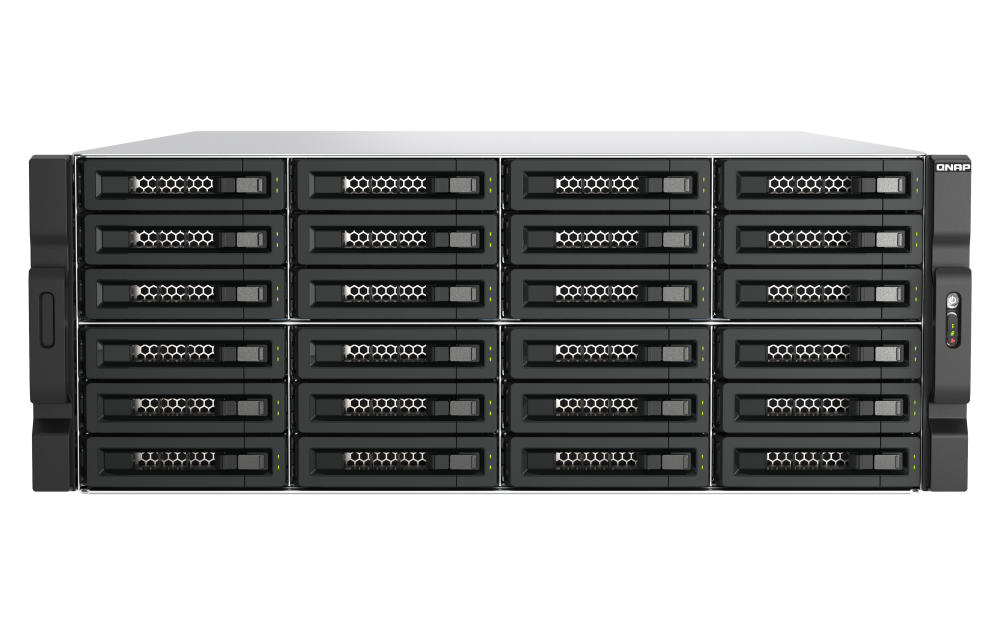

TL-R2400PES-RP

4.1 PB 存储空间

TL-R2400PES-RP
专为 QNAP NAS 设计的 PCIe 接口 24-bay JBOD,支持 SATA 硬盘,实现 PB 级扩充能力

TL-R2400PES-RP TL PCIe 接口 SATA 存储扩充设备,让您通过 SATA 硬盘扩充 QuTS hero 或 QTS NAS 的存储容量。TL-R2400PES-RP 提供大存储空间与快速传输速度,为备份 / 整理影像监控、巨量数据、多媒体及虚拟化应用文件提供理想的解决方案。
实际可串接扩充设备数量会因不同 NAS 型号而异。详细信息请参阅此表

注:
•QNAP NAS 主机需安装 QuTS hero h5.1.2 / QTS 5.1.2 (或以上版本),且须按照各型号需求更新至特定 BIOS 版本。
•支持存储池容量上限:QuTS hero NAS 为 4.1 PB;QTS NAS 为 308 TB

  • 4.1 PB 存储空间

    将 QuTS hero NAS 连接至 12 个扩充设备 (至多 288 块硬盘),容量至多可扩充至 4.1 PB。

  • 经济型

    TL-R2400PES-RP 支持大容量、价格较精省的 SATA 硬盘。

  • 实现 64 Gb/s 传输性能

    TL-R2400PES-RP 支持 PCIe Gen 3 x8 接口,可提供高达 64 Gb/s 的数据传输速度。

    注:实际传输速度取决于 NAS 主机的 PCIe 插槽与使用的存储设备。

  • 简易设置

    只要将 TL-R2400PES-RP 连接 NAS主机,即可扩充 NAS 容量。不需要在 NAS 主机重建 RAID,几分钟内即可完成设置。

  • 电源管理与主机联动

    TL-R2400PES-RP 的电源开 / 关与 NAS 主机联动。

  • 备用电源供应器

    稳定可靠的电源供应,确保服务稳定不中断。

使用 QNAP 企业级 NAS,享有 Petabyte 等级存储空间

使用 QNAP 企业级 NAS 与全快闪 QuTS hero NAS 搭配多个 TL-R2400PES-RP JBOD,为您带来高性能与大容量兼具的存储方案-协助企业、媒体制作公司与科学研究机构完成日常备份或存储虚拟机、软件容器,以及通过 NAS 产制的所有数据。TL-R2400PES-RP 支持 SATA 硬盘,提供大容量硬盘的广泛选择,使用更方便。

配置 PB 级解决方案


TL-R2400PES-RPTL-R1600PES-RPTL-R1200PES-RP
单一设备的硬盘插槽数量241612
JBOD 设备可被串接总数121212
硬盘总数上限288192144
容量上限4.1 PB2.9 PB2.0 PB

TL-R2400PES-RP



JBOD 连接接口PCIe
硬盘插槽数24 x 3.5英寸
系统不带硬盘出货。
有关硬盘兼容性列表,请访问 https://www.qnap.com.cn/compatibility/
支持硬盘类型3.5英寸托架:
3.5英寸 SATA 6Gb/s, 3Gb/s硬盘
2.5英寸 SATA 6Gb/s, 3Gb/s固态硬盘
您只能在一个RAID组中使用一种磁盘类型(HDD或SSD)。不支持在一个RAID组中混合使用不同类型的磁盘。
热插入支持
外型4U 机架式
主机接口2 x SFF-8644 1x2(进,出)
LED 指示灯前面板:HDD 1-24、电源、状态、链接、风扇错误
后面板:SAS 连接器、机箱 ID
按钮电源
尺寸 (高 x 宽 x 深)176.15 × 442.4 × 630.2 mm
重量 (净重)18.67 kg
重量 (总重)26.29 kg
操作温度0 - 40°C (32°F - 104°F)
存储温度-20 - 70°C (-4°F - 158°F)
相对湿度5~95% RH 无凝结,湿球温度:27°C (80.6°F)
电源供应器550W(x2),100-240V
耗电量:硬盘休眠模式85.9 W
耗电量:运作模式,一般147.2 W
使用满载驱动器测试。
风扇3 x 80mm,12V直流
系统警示蜂鸣器
QTS / QuTS hero
支持 JBOD Cascading
支持扩展 NAS 存储池
标准保固5
管理通过 QNAP QTS / QuTS hero OS 管理
1. 支持磁盘 S.M.A.R.T. 信息
2. RAID 扩展机箱标识符
3. 定位 RAID 扩展机箱
4. 定位 RAID 扩展机箱上的硬盘
5. 通过检测系统和硬盘温度智能控制风扇
6. 支持基于主机的电源管理
注意:请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块,请使用规格相同的 QNAP 模块,并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告:使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况,更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验,请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更,恕不另行通知。产品图仅供示意,实际产品可能有所不同。
由于屏幕显示误差,产品实际颜色亦可能和网站所示有所不同。


TL-R2400PES-RP

TL-R2400PES-RP

電源線 x 2

電源線 x 2

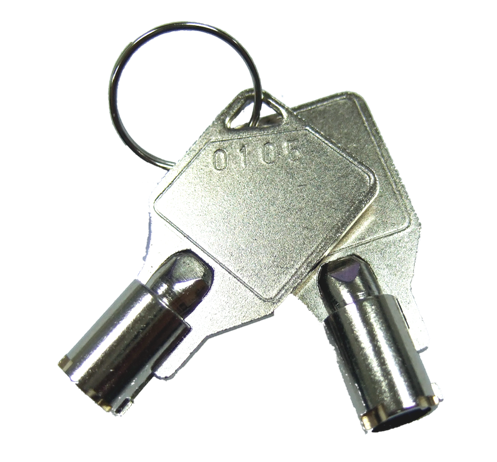

硬盘槽钥匙 x 2

硬盘槽钥匙 x 2

十字螺丝 x 96 (适合 2.5 吋硬盘)

十字螺丝 x 96 (适合 2.5 吋硬盘)

十字螺丝 x 96 (适合 3.5 吋硬盘)

十字螺丝 x 96 (适合 3.5 吋硬盘)

CAB-PCIE10M-8644-8X

CAB-PCIE10M-8644-8X

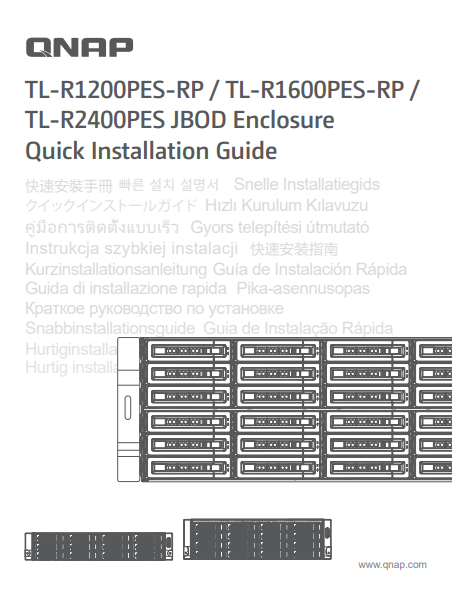

快速安装手册 (QIG)

快速安装手册 (QIG)
