TL-R1620Sep-RP

支持高速 SAS 12Gb/s多信道传输

TL-R1620Sep-RP

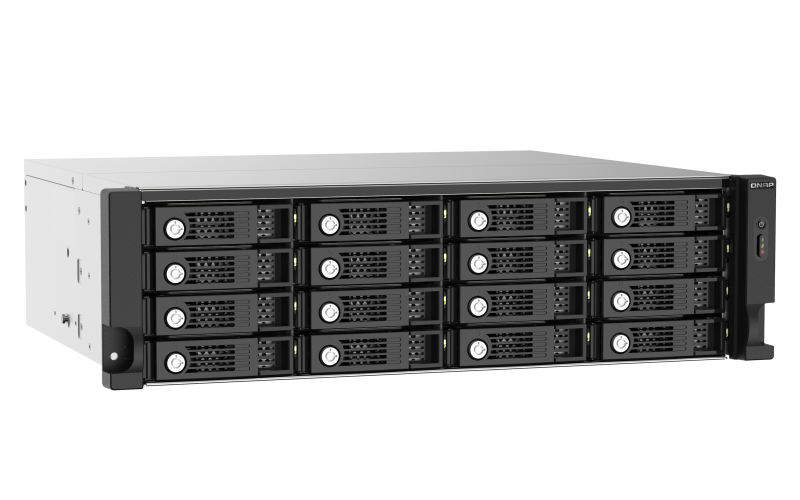

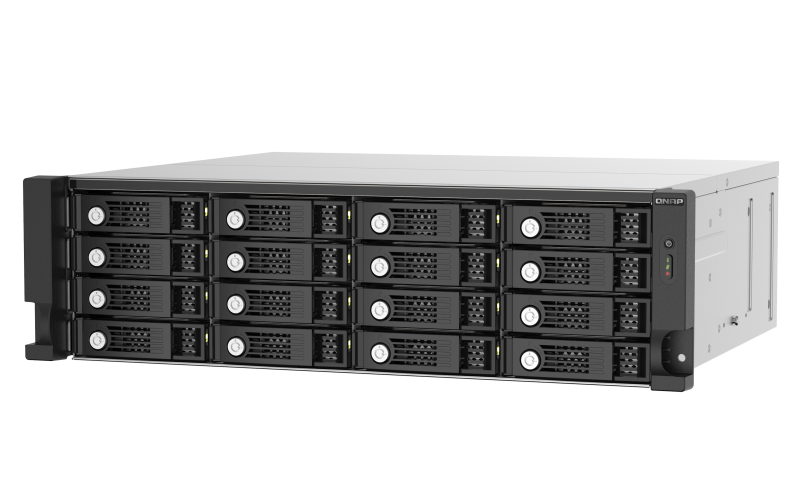

支持高速 SAS 12Gb/s 多信道传输、高容量菊链串接的企业级 NAS 存储扩充设备

      TL-R1620Sep-RP SAS 存储扩充设备,可作为您的 QTS/ QuTS hero NAS 的存储空间扩充设备,通过高速 mini SAS HD 传输线连接,可串接上限为 16 台,可将存储空间扩充至 4.6PB 原始容量,适合虚拟化应用存储、监控影像存储、巨量数据存储或多媒体影像存储等应用。TL-R1620Sep-RP 支持 SAS 12Gbps 传输接口、Broadcom® SAS DataBolt™ 线路带宽优化技术,数据传输速度达 12Gbps,并提供 4 端口 mini SAS HD SFF-8644 接口提供单机总和可达192Gbps 的传输能力。通过 QTS/ QuTS hero NAS 主机支持 Multipath 多信道传输备援机制,可确保 TL-R1620Sep-RP 数据传输存取顺畅运行。

      注:NAS 需搭载 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本,若无内置 SAS 端口的机型则需额外安装 QXP PCIe SAS 适配卡。

      NAS 系统支持DataBolt 线路带宽优化多通道备援
      可作为 QTS/ QuTS hero NAS 的存储扩充装置,可串接多至 16 台达 4.6PB 原始容量。支持 Broadcom® SAS DataBolt™ 线路带宽优化,将每2组 6Gb/s 传输汇集成单条 12Gb/s 数据串流,实现 SAS 12Gb/s 的高速传输性能。透过 NAS 主机支持多信道 (Multipath) 备援技术,确保 TL-R1620Sep-RP 数据传输存取顺畅,维持不间断的系统服务。
      存储空间管理远距离的数据迁移轻松安装收纳
      QNAP NAS 可透过存储空间总管 (Storage & Snapshot Manager) 灵活管理相连的 TL-R1620Sep-RP 存储空间。TL-R1620Sep-RP 支持远距离的数据迁移,将其建立软件 RAID 并装满欲迁移的档案,即可整机运送至另一个地点,再与 NAS 连接,随接即用。短机身设计,可安装于机柜或 AV 媒体柜,省下的空间可轻松整纳繁杂的布线,亦可直接部署于办公室空间。

      注:NAS 需搭载 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本,且需额外安装 PCIe SAS 适配卡。

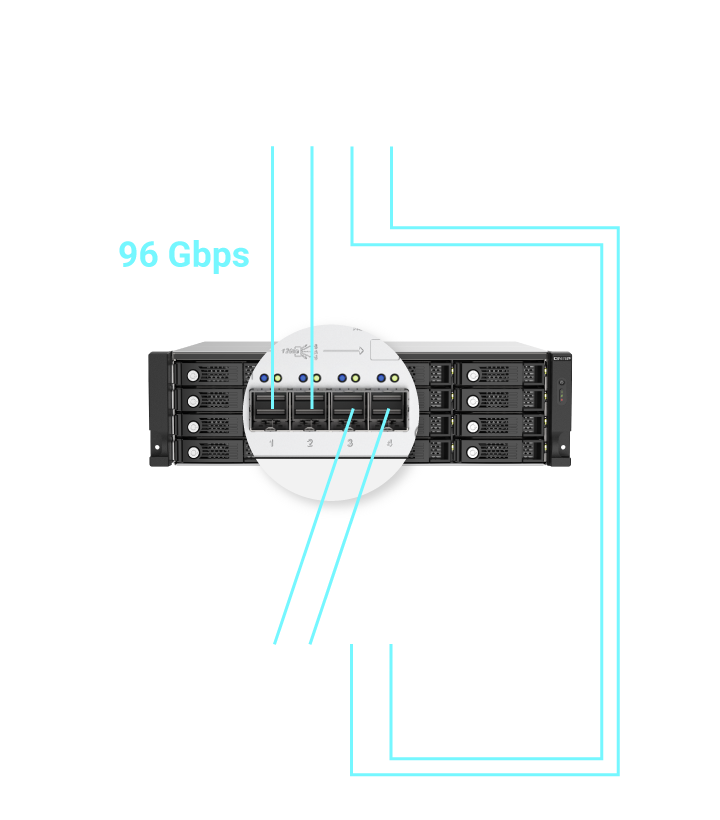

      带宽聚合,联机带宽高达 96Gbps

      TL-R1620Sep-RP 搭载 28nm 低工耗 SAS35x36R SAS Expander 控制器,可安装 16 颗 12/ 6Gbps SAS/SATA HDD 或 SSD,其具备 4 个 12 Gb/s SAS 3.0 (x4 Lane) SFF-8644 SAS 宽端口 (Wide Port)。QNAP NAS 主机安装 PCIe SAS 扩充卡,可透过双埠接口带宽聚合与链状串接多台 TL-R1620Sep-RP,让所有串接 JBOD 皆达到高达 96Gbps 联机带宽。

      企业级关键应用存储所需的极致效能

      TL SAS JBOD
      96 Gb/s
      Thunderbolt 3/4 DAS
      40 Gb/s
      USB DAS
      10 Gb/s

      TL-R1620Sep-RP 支持的虚拟化认证

      查看 QNAP NAS 虚拟化应用的支持列表

      SAS DataBolt™ 线路带宽优化,为 6Gb/s 系统提供两倍、达 12Gbps 的传输速度

      QNAP QTS/ QuTS hero NAS 主机,可安装 12Gb/s SAS 适配卡连接 TL-R1620Sep-RP,搭配 Broadcom® SAS DataBolt™ 线路带宽优化技术,提供智能型数据缓冲功能可将数据传输到多个硬盘,当数据自 NAS 主机传输至 TL-R1620Sep-RP 时,无论安装 12Gb/s 或 6Gb/s 的硬盘或 SSD,皆可维持 SAS 12Gbps 高速传输速度,让您透过现有的 6Gb/s 硬盘基础架构实现两倍、达 SAS 12Gb/s 的速度优势,大幅提升数据传输量和 IOPS 效能。

      注:NAS 需搭载 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本,若无内置 SAS 端口的机型则需额外安装 QXP PCIe SAS 适配卡。查询兼容 PCIe SAS 适配卡

      TL-R1620Sep-RP

      下载产品规格表
      硬盘插槽数16 个 3.5 英寸 SAS 12Gb/s、SAS/SATA 6Gb/s
      系统出厂时不带硬盘。
      如需硬盘兼容性列表,请访问 https://www.qnap.com/compatibility/
      支持硬盘类型3.5 英寸插槽:
      3.5 英寸 SAS/SATA 硬盘
      2.5 英寸 SAS/SATA 硬盘
      2.5 英寸 SAS/SATA 固态硬盘
      支持热拔插支持
      外形尺寸3U 机架式

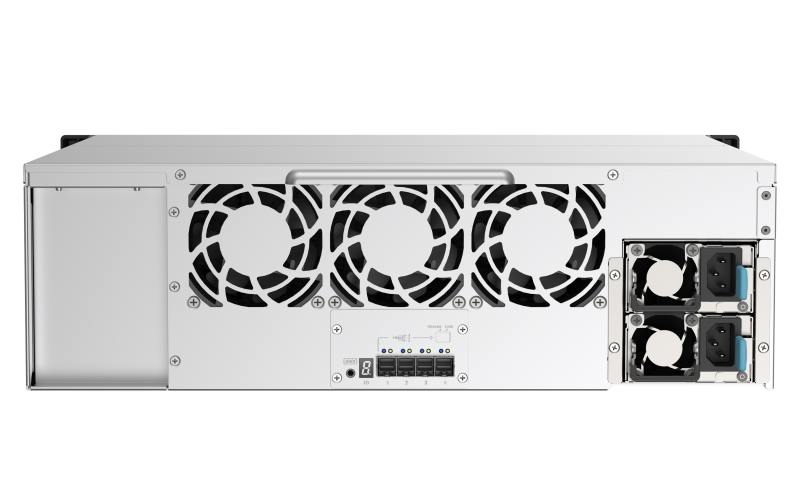

      主机接口4 x 12Gb/s SAS 3.0 wide ports (4-wide port) Mini-SAS HD (SFF-8644)
      LED 指示灯前面板:硬盘 1-16、电源、状态、连接、风扇错误
      背面板:SAS 连接器、机箱标识符
      按钮电源
      尺寸 (高 x 宽 x 深)131.3 × 482.2 × 425.3 mm
      重量 (净重)11.48 kg
      重量 (总重)16.01 kg
      支持的硬盘/固态硬盘数目上限16
      硬盘类型3.5 英寸或 2.5 英寸 SAS 12Gb/s、SAS/SATA 6Gb/s 和 3Gb/s 硬盘
      工作温度0 - 40 °C (32°F - 104°F)
      存储温度-20 - 70°C (-4°F - 158°F)
      相对湿度5-95% RH (不凝结),湿球:27˚C (80.6˚F)
      电源供应器550W (x2),100-240V
      耗电量:工作模式,典型值207.13 W
      通过硬盘满载测试。
      风扇3 x 80mm,12VDC
      噪音值36 db(A)
      系统警示蜂鸣器
      管理通过 QNAP QTS / QuTS hero OS 进行管理
      1.支持磁盘 S.M.A.R.T. 信息
      2.RAID 扩充柜标识符
      3.定位 RAID 扩充柜
      4.在 RAID 扩充柜上定位硬盘
      5.通过检测系统和硬盘温度进行智能风扇控制
      6.带内 SAS 固件更新
      注意:请仅使用 QNAP 内存模块,以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备,请使用规格相同的 QNAP 模块。
      警告:使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
      * 噪音值测试环境:
      参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
      设计及规格若有变更,恕不另行通知。产品图仅供示意,实际产品可能有所不同。
      由于屏幕显示误差,产品实际颜色亦可能和网站所示有所不同。


      TL-R1620Sep-RP

      TL-R1620Sep-RP

      電源線 x 2

      電源線 x 2

      硬盘槽钥匙

      硬盘槽钥匙

      0.5m Mini SAS 外接線 (SFF-8644 to SFF-8644) x 1

      0.5m Mini SAS 外接線 (SFF-8644 to SFF-8644) x 1

      十字螺丝 x 48 (适合 2.5 吋硬盘)

      十字螺丝 x 48 (适合 2.5 吋硬盘)

      十字螺丝 x 64 (适合 3.5 吋硬盘)

      十字螺丝 x 64 (适合 3.5 吋硬盘)

      快速安装手册 (QIG)

      快速安装手册 (QIG)
