TL-D1600S

提供 16 个 SATA 6Gb/s 硬盘插槽


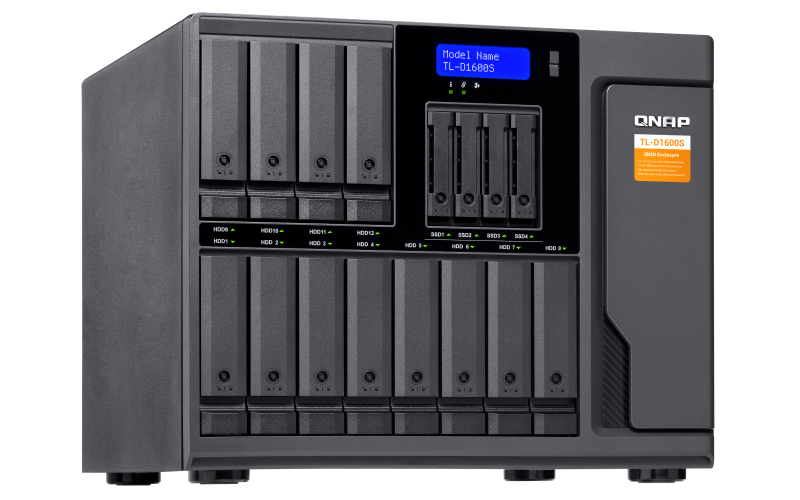

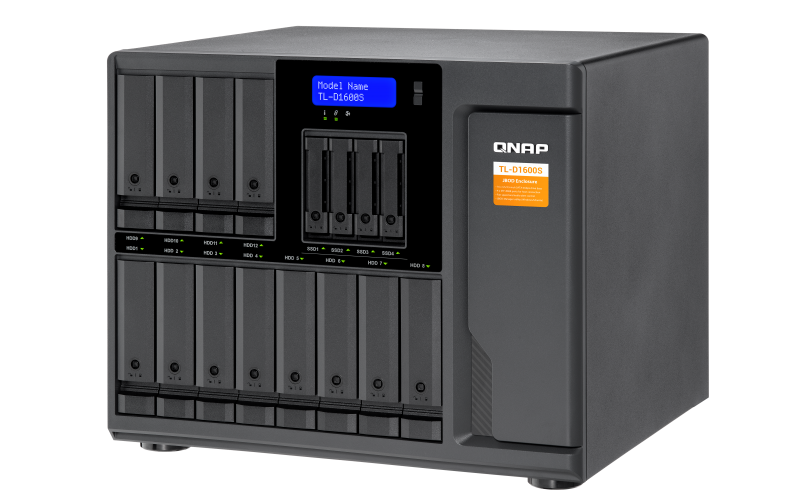

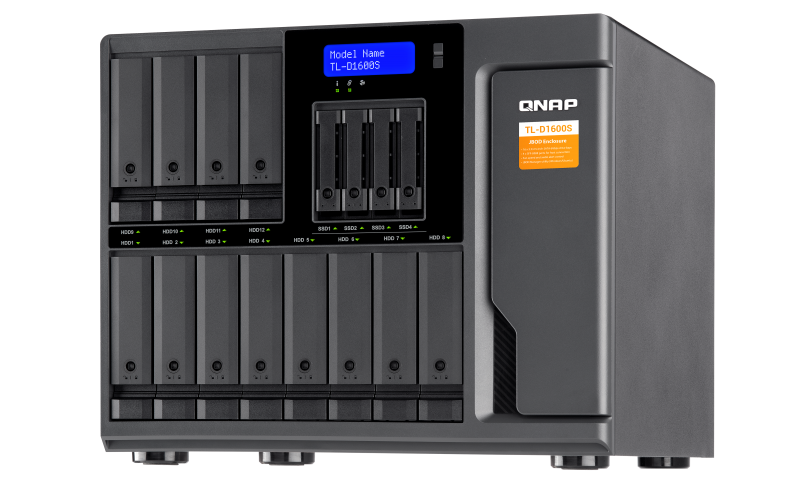

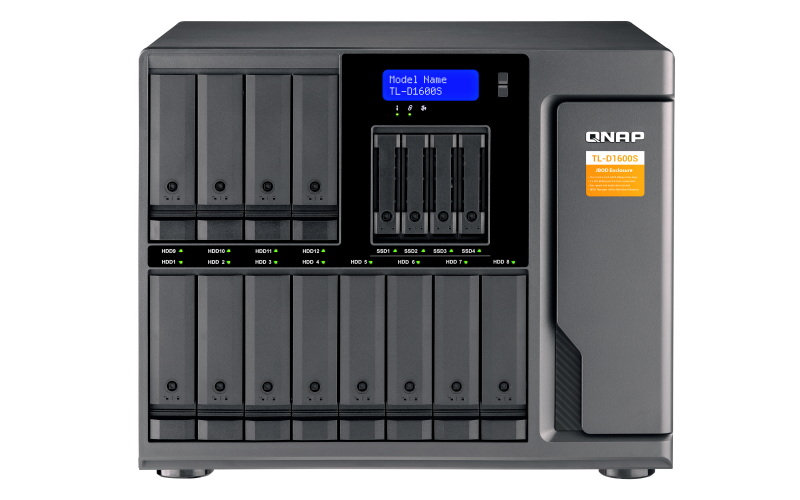

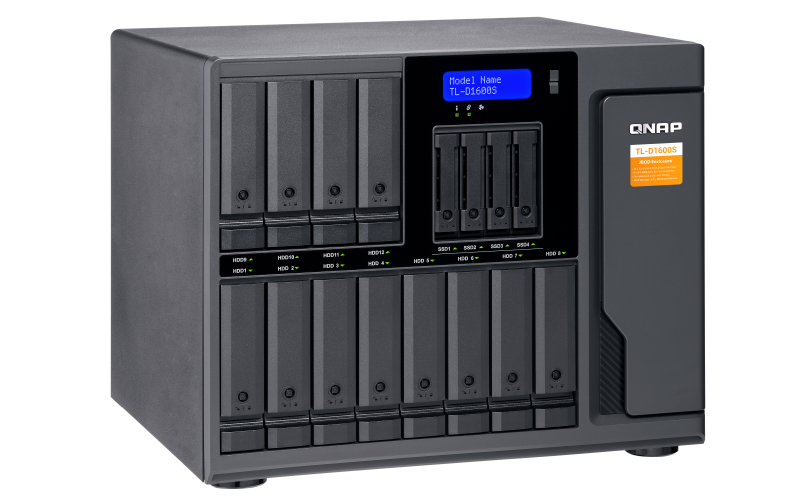

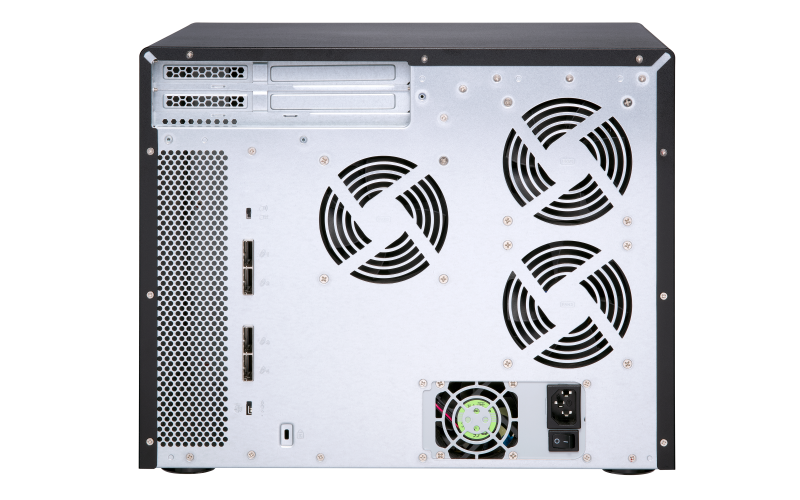

TL-D1600S

桌上型多通道 SATA 6Gb/s JBOD 效能存储扩充设备

TL-D1600S JBOD 存储扩充设备提供您备份或扩充 QNAP NAS、Windows® 以及 Ubuntu® 计算机的新选择,其提供 16 个 SATA 6Gb/s 硬盘插槽,支持 3.5 英寸/2.5 英寸SATA 6Gb/s HDD 或 SSD,搭配内附的专属 QNAP QXP PCIe 多端口 SATA 扩充卡,即可透过高速 SFF-8088(或 SFF-8644)传输线连接 NAS 或计算机装置,不仅给您更有效的连续读写效能,还能让您享用更加效率及流畅的存储扩充及文件备份体验。

1. 请注意 TL-D1600S 的开关机固定程序,详情请见使用手册。
2. TL-D1600S 仅能作为独立的存储池或磁盘区,无法与 NAS 主机的存储池或磁盘区合并使用,且系统应用仅能安装于 NAS 本机。
3. TL-D1600S 仅支持 QTS 4.4.2(或以上) 及 QTS hero 操作系统。

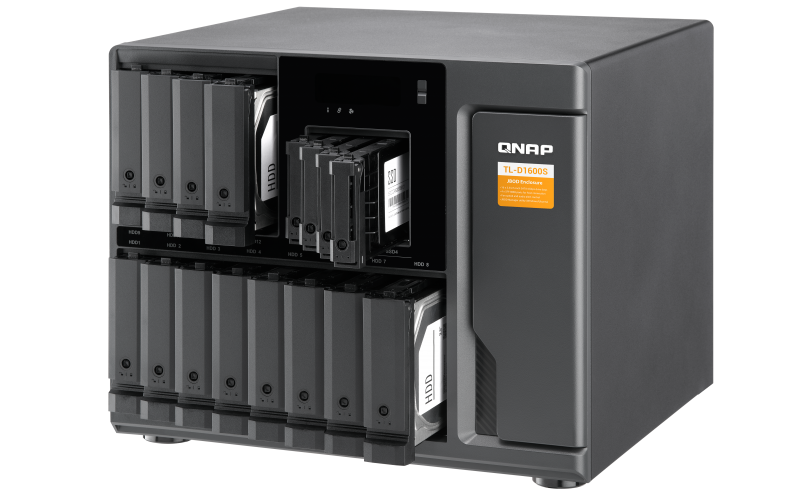

  • 可锁式硬盘槽,透过钥匙直接上锁,可避免硬盘被擅自拔除,有效保护数据安全。

  • 透过 SFF-8088 (或 SFF-8644)高速连接线,每条线材支持 4 个 SATA 6Gb/s 通道(共 24Gb/s),多线讯号同时传输,效率更胜 eSATA 与 USB 传输。

  • QNAP NAS 与 PC 皆可可透过专属软件进行存储管理、设定与查看信息。


TL SATA JBOD 展现更佳传输效能

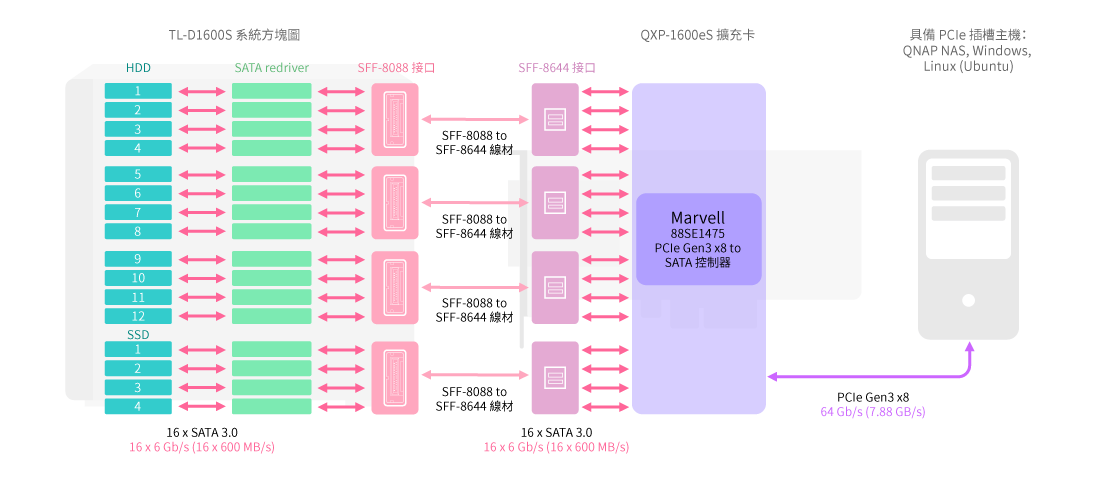

TL SATA JBOD 扩充柜支持多通道 SATA 6Gb/s 传输,且一个 SATA 通道直接对应一个 SATA 硬盘,专属一对一高速通道让 TL SATA JBOD 展现更佳传输效能。

备注: 各 SFF 端口对应的硬盘顺序:SFF 端口 1 对应 HDD 1-4,SFF 端口 2 对应 HDD 5-8, SFF 端口 3 对应 HDD 9-12,SFF 端口 4 对应 SSD 1-4 (TL-D1600S)。

专属软件功能,存储空间管理一次到位

QNAP NAS 用户可透过 QTS / QTS hero Storage & Snapshots (存储与快照总管) 为 TL-D1600S 进行设定和存储管理。Windows® 及 Ubuntu® 使用者也可利用专属的应用工具 QNAP JBOD Manager 来查看或设定 TL-D1600S 的存储空间。

  • 将 TL-D1600S 连接至 QNAP NAS,并透过 QTS / QTS hero Storage & Snapshots Manager 轻松管理,例如:设定独立的 RAID 群组、建立存储池与启用快照等,弹性扩充 NAS 存储空间,容纳爆量的数据或文件备份使用。

  • Windows® 及 Ubuntu® 用户在计算机上安装 QNAP JBOD Manager,便能透过直觉易用的操作接口,快速检视 JBOD 的健康情况、检视系统风扇转速、随时查看及更新新版韧体,精准掌握 TL-D1600S 的运作状态。

PC 与服务器用户专属磁盘监控工具 - QNAP JBOD Manager

Windows® 及 Ubuntu® 使用者可利用 QNAP JBOD Manager 来监控或设定 TL-D1600S 的状态,包含:查看装置健康情况、检视系统风扇转速、随时查看及更新新版韧体、设定装置的温度临界值,还可以设定客制化装置名称及侦测 JBOD 联机状态,系统会记录装置内的所有事件,当异常状态发生时,将实时提供桌面讯息通知,让您立即掌握状况!

备注:
1. 不同的 Windows 操作系统及版本需于不同的地方建立软件 RAID 以进行数据保护,请参考下方信息:
  • Windows 8(或之后版本)用户可至[Windows 存储空间]中建立。
  • Windows Server 2012 R2 (或之后版本) 用户可至[服务器管理员]中建立。
2. Ubuntu 18.04 用户需手动设定 mdadm 指令建立软件 RAID。
3. 不支援 macOS。

搭配专用 QXP 扩充卡,简单安装、弹性扩充

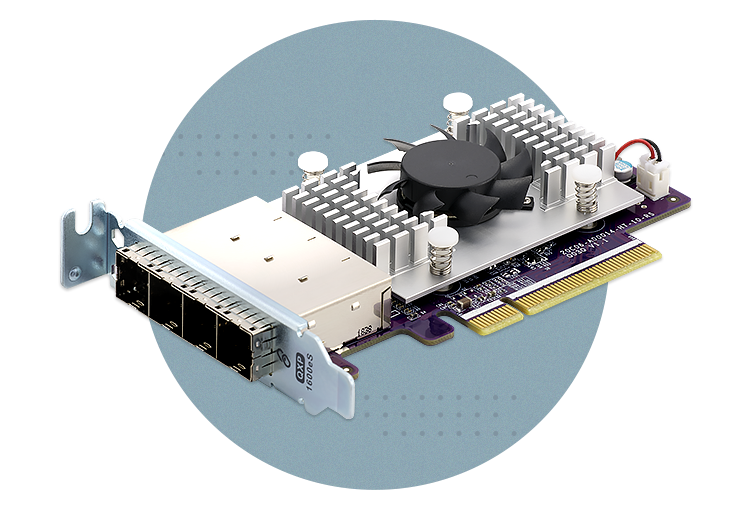

使用 TL-D1600S 存储扩充设备,您需搭配专属的 QXP 扩充卡。将其安装于 QNAP NAS、Windows® 或 Ubuntu® 计算机的 PCIe 扩展槽,再透过 SFF-8088 (或SFF-8644) 传输线与 TL-D1600S 串接,弹性扩充存储容量,即插即用,简易又弹性。

备注:
1. 此产品内附 QXP-1600eS 卡*1 (可再额外加购)及 1M SFF-8088 对 SFF-8088 连接线*4。
2. 当 QXP 扩充卡与 JBOD 同为 QNAP 产品时才支持于 PC 上使用 QNAP JBOD Manager 管理装置以及于 NAS 上建立软件 RAID。若使用 QNAP NAS 及 QXP 扩充卡搭配他牌 JBOD,则不支持建立软件 RAID。
3. 一台 TL SATA JBOD 仅能连接一台 NAS 或 PC,并可与 QXP 扩充卡混搭使用,例如:1 台 NAS 可搭配单张或多张 QXP 扩充卡连接多达 2 台 TL SATA JBOD,而在 PC 上使用则会依照您的计算机能力而有不同的使用限制,QNAP 建议连接多至 2 台 TL SATA JBOD。
4. TL SATA JBOD 与 QXP 扩充卡仅支持长达 1 公尺的专用线材。
5. 内附于 TL-D1600S 与 TL-R1200S-RP JBOD 的 QXP-1600eS PCIe SATA 扩充卡不支持 1U 4-bay 具 PCIe 插槽 NAS 与部分桌上型机种如下,完整支持列表信息请参阅存储扩充兼容性及兼容性列表:
  • x82S:TVS-882ST3、TVS-882ST2
  • x71:TVS-871T、TVS-871、TVS-671、TVS-471
  • x70:TS-870 Pro、TS-670 Pro、TS-470 Pro、TVS-870、TVS-670、TVS-470、TS-870、TS-670、TS-470
  • x63:TVS-863+、TVS-863、TVS-663、TVS-463、TS-563
  • x31P/x31X:TS-831X、TS-531X、TS-531P
  • x32X:TS-832X
6. TVS-871U-RP、TVS-1271U-RP 与 x80 系列 NAS 如要支持内附于 TL-D1600S 与 TL-R1200S-RP JBOD 的 QXP-1600eS PCIe SATA 扩充卡,使用者则需更新 NAS BIOS 至最低版号,若在未更新 BIOS 的情况下安装 QXP-1600eS SATA 扩充卡,您的 NAS 将无法完成正常开机程序。


TL-D1600S下载产品规格书
硬盘插槽数12 x 3.5-inch SATA 6Gb/s, 3Gb/s + 4 x 2.5-inch SATA 6Gb/s, 3Gb/s
支持硬盘类型3.5 英寸插槽:
3.5 英寸 SATA 硬盘
2.5英寸 SATA 硬盘
2.5 英寸 SATA 固态硬盘

2.5 英寸插槽:
2.5英寸 SATA 硬盘
2.5英寸 SATA 固态硬盘
Audio Alert On/Off Switch支持
机型桌上型
主机接口4 x SFF-8088
LED 指示灯硬盘 1-16、状态、连结、风扇错误
LCD 显示器/ 按钮支持
按钮电源开关
尺寸 (高x宽x深)303.84 × 369.89 × 319.8 mm
重量 (净重)11.59 kg
支持的硬盘/固态硬盘数目上限16
硬盘类型3.5-inch SATA hard disk drives
2.5-inch SATA hard disk drives (for 3.5-inch tray slots only)
2.5-inch SATA solid state drives
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器250W PSU,100 - 240V
耗电量:运作模式,典型值93.66 W
Seagate ST6000NM0024 满载
Fan Mode Switch (自动、高、中、低)
风扇3 个 (92mm),12VDC
噪音值25 db(A)
系统警示蜂鸣器
Kensington 安全插槽支持
注意:请仅使用 QNAP 内存模块,以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备,请使用规格相同的 QNAP 模块。
警告:使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
* 噪音值测试环境:
参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
设计及规格若有变更,恕不另行通知。


Supported O.S.

QNAP QTS / QTS hero, Windows, Linux

QTS / QTS hero
  1. QTS 4.4.2 / QTS hero h4.5.0 (or newer)

  2. QTS QTS drive monitoring and storage pool support

  3. QTS advanced drive features such as bad block scan, Erase,Performance Test, Seagate Ironwolf IHM

  4. RAID migrated & expanded

Show more...
Utility for other platform
  1. QNAP JBOD Manager

  2. Windows: Win8 or nerwer / Server2012 R2 or newer

  3. Linux:Ubuntu 18.04

  4. Device Info
    (Health/Bus type/PSU/Temperature/FAN)

Show more...


TL-D1600S

TL-D1600S

電源線 x 1

電源線 x 1

Mini SAS 外接線 (SFF-8644 to SFF-8088) x 4

Mini SAS 外接線 (SFF-8644 to SFF-8088) x 4

十字螺丝 x 48 (适合 2.5 吋硬盘)

十字螺丝 x 48 (适合 2.5 吋硬盘)

十字螺丝 x 48 (适合 3.5 吋硬盘)

十字螺丝 x 48 (适合 3.5 吋硬盘)

硬盘槽钥匙

硬盘槽钥匙

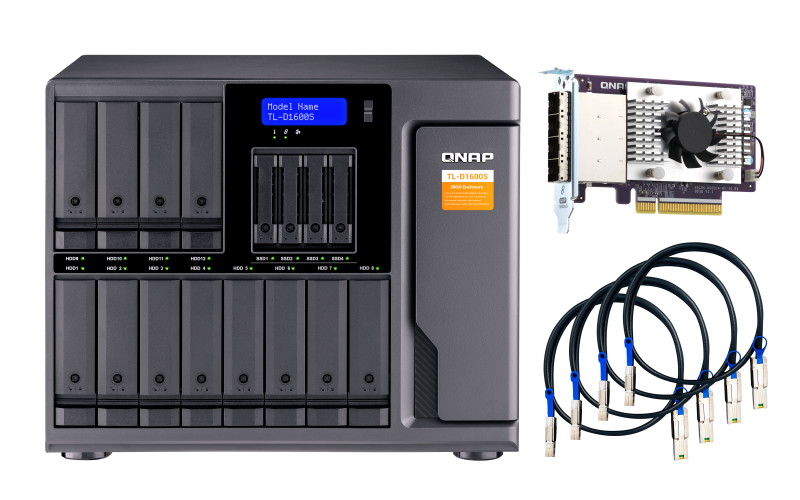

QXP SATA 扩充卡: QXP-1600eS
