QSW-M2108R-2C

L2 Web 管理型交换机

QSW-M2108R-2C
L2 Web 管理型交换机,配备 10GbE 与 2.5GbE 网络端口,半机架宽度设计,是中小型企业布建机房的不二选择

    • 2.5gbex10gbe

    QNAP QSW-M2108R-2C 机架式 L2 Web 管理型交换机,内置 2 个 10GbE SFP+/RJ45 复合端口及 8 个 2.5GbE 以太网络端口,并提供友善 Web 管理接口,协助 IT 人员效率化配置混速网络带宽,以及确保网络运维安全。QSW-M2108R-2C 采半机架宽度设计,可随需求组装两台安装于 1U 机柜中,不仅节省空间,更方便管理,为中小型企业布建机房的不二选择。QSW-M2108R-2C 的复合端口兼容 10GBASE-T 及 Multi-Gigabit NBASE-T™ 标准,支持五速 (10G / 5G / 2.5G / 1G / 100M) 网络,只要运用原有的 Cat 5e 和 Cat 6a 线材即可有感推升网络速度。

    • 具备 2 个 10GbE SFP+/RJ45 复合端口,兼容 10GBASE-T 及 Multi-Gigabit NBASE-T 标准,可支持五速 (10G / 5G / 2.5G / 1G / 100M) 网络,使用原有线材即可提升网络速度。

    • 搭载友善图形化 Web 接口的 QSS (QNAP Switch System),提供总览仪表板、网络端口管理、设定指引等功能,使网络管理变得更加容易。

    • 具备二层 (L2) 网管功能,如:LACP、VLAN、ACL、LLDP 等,有效率地控管封包量、分配带宽,同时维护网络安全。

    • 同级机型少见支持快速生成树协议 (RSTP, Rapid Spanning Tree Protocol),简易启用,快速建置可扩充、具备援且无循环的中小规模网络。

    • 在全双工模式下遵循流量控管协议 (IEEE 802.3x) 与节能以太网协议 (IEEE802.3az),避免因带宽不对等产生封包遗失,并减少低速或闲置联机的用电量。

    • QSS (QNAP Switch System) 支持在线检查最新固件,让管理人员一键完成更新。

    半宽机型,2 For 1U 刚刚好

    QSW-M2108R-2C 采用半机架宽度设计,企业可随需求在 1U 的空间容纳两台 QSW-M2108R-2C 半宽交换机,不仅为您节省空间,还能有效避免线缆和电源线的拥挤,让 IT 人员管理更方便。

    备注:如需组装两台 QSW-M2108R-2C,需先购买专属机架套件。

    多端口数 10GbE 及 2.5GbE 网络,弹性配置网络基础架构

    QSW-M2108R-2C 具备 2 个 10GbE SFP+/ RJ45 复合端口及 8 个 2.5GbE 以太网络端口,可灵活连接光纤 (SFP+) 及铜缆 (RJ45) 两种不同接口的网络设备到同一台交换机,满足中小企业或专业影音工作室的高速混合网络配置。使用 RJ45 接口时,可使用 Cat 6a (或更佳) 线材进行 10GbE 联机;欲串接同一机柜内的服务器时,则可使用 DAC (Direct Attach Cable)。QSW-M2108R-2C 的背板带宽达 80Gbps,确保每个端口都能充分发挥性能。

    备注:10G SFP+ 光纤端口亦向下支持 1G SFP;RJ45 复合端口支持五速 (10G / 5G / 2.5G / 1G / 100M) 网络。

    支持 10GBASE-T 及 NBASE-T,使用原有线材即可让网速飙升

    QSW-M2108R-2C 的复合网络端口支持 10GBASE-T 和 Multi-Gigabit NBASE-T™ 技术,提供低速联机,向下兼容传统设备,可支持五速 (10G / 5G / 2.5G / 1G / 100M) 网络,使用原有的 Cat 5e 和 Cat 6a 线材即可弹性提升传输速度。依线材类型及其长度而定,可达到不同的连接速度,让数据传输更快、更有效率。

    备注:欲使用达 10GbE 速度,且交换机到设备的距离少于 45 米,您可选择使用 Cat 6 线材。

    多方位升级您的设备,提升团队工作效率

    QNAP 提供多样化的存储与网络解决方案,协助您以合宜的预算灵活升级办公室或居家生活的网络环境,并为未来更多元的高带宽应用做准备。

    • 高网速 NAS

      多款 NAS 机型支持 2.5GbE/10GbE 网络,使用 Port Trunking 链路聚合更带来带宽合并的优势。例如:将两个 2.5 Gbps 的网络合并带宽可大幅超越 2.5 Gbps 速限。

      备注:网管系列交换机支持使用 Port Trunking

    • 计算机与服务器也要升速

      具备 PCIe 插槽的计算机与服务器,可安装支持 10G/5G/2.5G/1G/100M Multi- Gig 的 QNAP 网络扩展卡,简单而灵活。

    • 笔电也能提升网速

      笔电也可搭配 QNAP USB 3.2 Gen 1 对 5GbE 网络转换器,或是 Thunderbolt™ 3 对 10GbE 网络转换器,大幅提升网速。

    高网速 NAS计算机与服务器也要升速笔电也能提升网速



    QSS 图形化管理接口,轻松设定

    QSW-M2108R-2C 搭载 QNAP Switch System (QSS) 系统,提供简洁的图形化 Web 管理接口及实用管理功能,让网络管理变得更加直观容易。

    • 简洁设计

      一目了然的功能、扁平化的管理层级及一键式进入设定页面,使设定操作更简单。

    • 图形化接口

      产品线图与实机网络端口全对应,提供更直观的人机互动使用体验。

    • 实用功能

      贴心的设定引导、常用图表参照、在线软件检查更新,降低人员学习及管理成本。

    QSS 人性化设定引导,轻松完成设定

    QSS 网管软件支持总览仪表板、网络端口管理、设定指引等实用功能,协助管理者轻松执行各项 L2 网络管理。

    设定指引
    常用图表参照
    在线软件检查更新

    总览仪表板

    实时总览系统状态、每端口联机状态及每端口使用流量等信息。

    总览仪表板
    网络端口管理
    设定指引
    常用图表参照
    在线软件检查更新
    总览仪表板
    网络端口管理
    设定指引

    带宽及封包管控,优化网络运作性能

    QSW-M2108R-2C 提供实用的带宽、封包管控功能,如:LACP、VLAN、QoS及 IGMP Snooping,能有效配置带宽并将网络封包分组分群管理,协助管理者大幅提升网络性能。


    QSW-M2108R-2C下载产品规格表
    管理类型网管型
    端口数量10
    10GbE SFP+/RJ45 复合端口2
    2.5GbE RJ458
    管理端口1 x 1GbE RJ45
    电源供应说明内部电源供应器装置
    功耗上限60W
    输入电源类型AC
    输入电压范围100-240VAC、50/60 Hz
    MAC 地址表16K
    总流量 (无阻塞)40Gbps
    交换容量80Gbps
    管理端口网页
    节能以太网络 (符合 IEEE 802.3az)支持
    风扇PWM 双滚珠轴承风扇 x 1
    支持标准IEEE 802.3 以太网络
    IEEE 802.3u 100BASE-T
    IEEE 802.3ab 1000BASE-T
    IEEE 802.3bz 2.5G/5GBase-T
    IEEE 802.3an 10G BASE-T
    IEEE 802.3z 1000BASE-SX/LX
    IEEE 802.3ae 10G Fiber
    IEEE 802.3x 全双工流量控制
    IEEE 802.1Q VLAN Tagging
    IEEE 802.1w RSTP
    IEEE 802.3ad LACP
    IEEE 802.1AB LLDP
    IEEE 802.3az 节能以太网络
    (IEEE 802.1p 服务等级)
    机型桌上型
    LED 指示灯各端口:速度/链接/活动
    各系统:电源/状态
    按钮重启按钮
    尺寸 (长 x 宽 x 高)43.3 x 207 x 199.5 mm
    重量 (净重)1.2 kg
    重量 (总重)1.92 kg
    工作温度0°C 至 40°C (32°F 至 104°F)
    相对湿度5~95% 非凝结
    安全认证CE、FCC、VCCI、BSMI
    电磁规范CLASS A
    巨帧封包9K
    保修2 年
    注意:请仅使用 QNAP 内存模块,以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备,请使用规格相同的 QNAP 模块。
    警告:使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
    * 噪音值测试环境:
    参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
    设计及规格若有变更,恕不另行通知。产品图仅供示意,实际产品可能有所不同。
    由于屏幕显示误差,产品实际颜色亦可能和网站所示有所不同。


    Standards Compliance
    1. IEEE 802.3 Ethernet

    2. IEEE 802.3u 100BASE-T

    3. IEEE 802.3ab 1000BASE-T

    4. IEEE 802.3bz 2.5G/5GBase-T

    Show more...
    Port Management
    1. Port status

    2. Port statistics

    3. Port configuration

    4. Jumbo frame support

    Show more...
    QoS
    1. Port-based QoS

    2. IEEE 802.1p CoS

    3. IPv4 DSCP-based QoS

    4. IPv4 ToS-based QoS

    VLAN
    1. VLAN configuration

    2. Port-based private VLAN

    3. IEEE 802.1Q-based VLAN

    Layer 2 Features
    1. LACP

    2. IGMP snooping v2

    Security

    Access Control Lists (ACL): ACL by IP address, ACL by MAC

    Firmware management
    1. Firmware Live Update

    2. Firmware Manual Update

    Other Features
    1. Link Layer Discovery Protocol (LLDP): LLDP remote device

    2. Interface: Web UI

    3. SNTP, DNS, DHCP client entry

    RSTP

    IEEE802.1w Rapid Spanning Tree


    QSW-M2108R-2C

    QSW-M2108R-2C

    电源线

    电源线

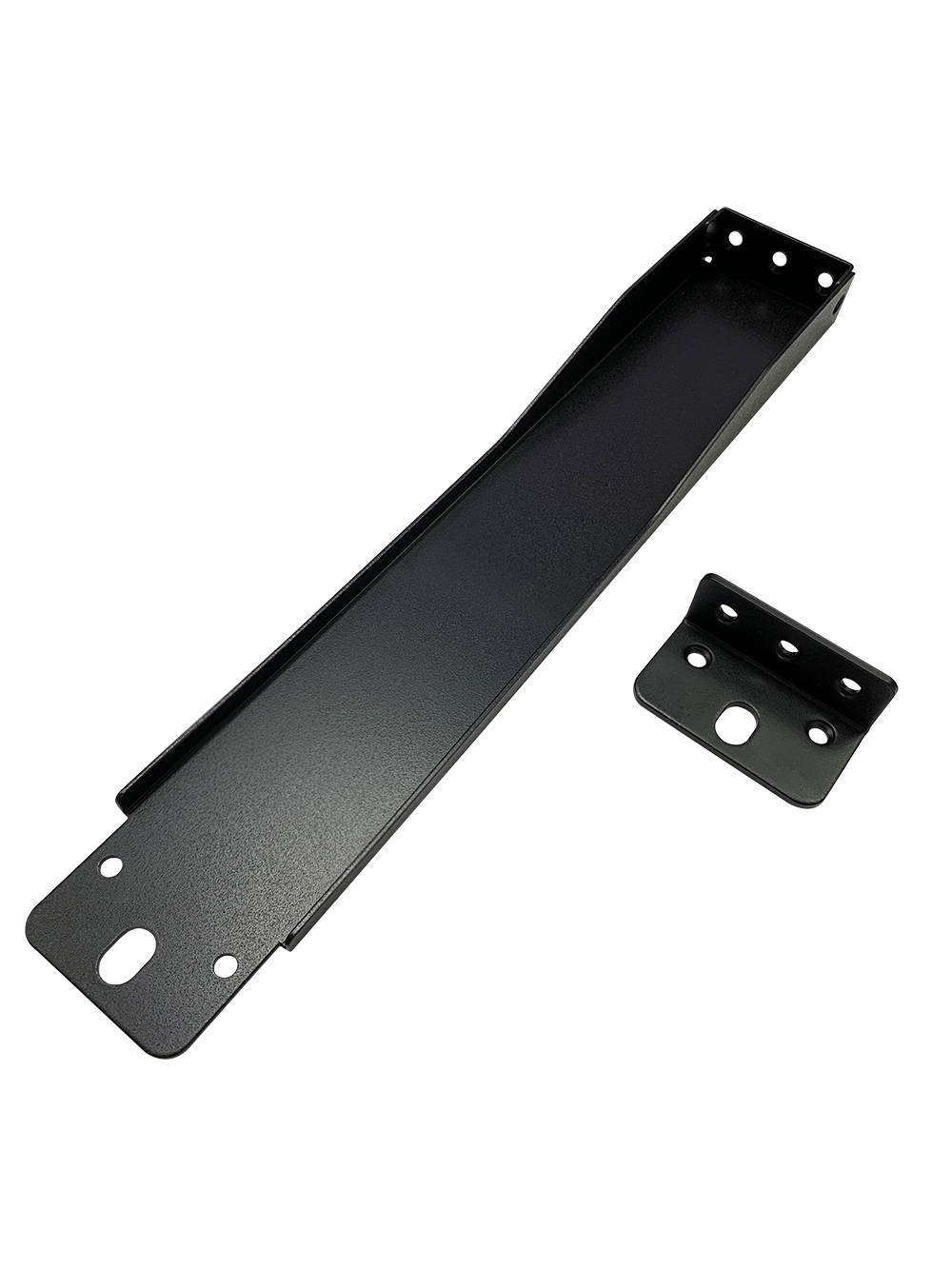

    机架套件
