QM2 扩充卡

兼容 NAS 机种的 PCIe 扩充槽

购买


QM2 扩充卡 (扩充 M.2 SSD 端口)

多元、弹性,提升效能及功能应用

创新 QM2 扩充卡系列可安装于兼容 QNAP NAS 机种的 PCIe 扩充槽,为 NAS 增添 M.2 SSD 配置。您可启用 SSD 快取功能,亦可配置快取存储池或自动分层存储磁盘区,提升 NAS 整体效能。


迅速升级,解决效能瓶颈

QM2 提供具 PCIe 扩展槽的 NAS 机种提升效能的绝佳选择。不占硬盘空间的 M.2 SSD 配置更加分,让您轻松享有存储空间极大化、效能优化的好处。

  • 可弹性安装 M.2 SSD*,配置快取存储池或自动分层存储磁盘区。

  • 启用 SSD 快取机制提升效能,搭配 Qtier 技术**优化储存空间使用效率。

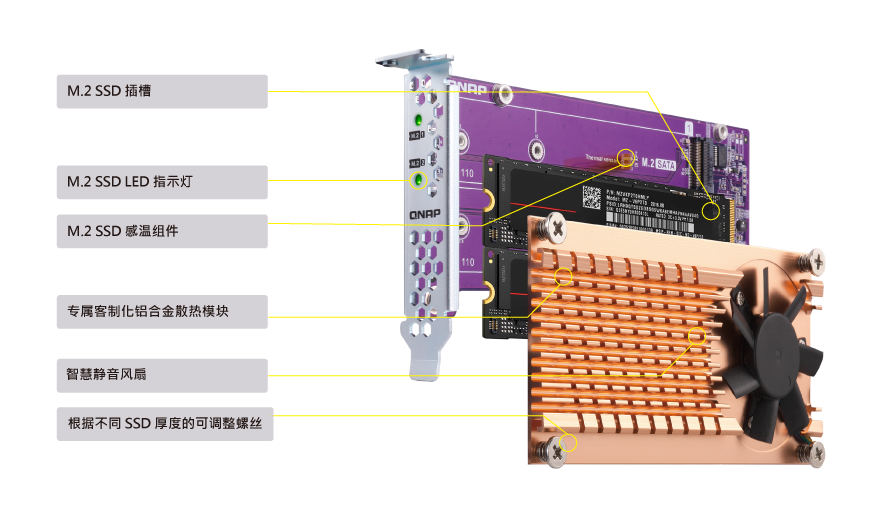

  • 感温组件及时监测 M.2 SSD 温度。

  • 静音散热模块 (含散热片与智能风扇) 快速让 M.2 SSD 降温,以维持文件传输的高效能与稳定性。

  • LED 指示灯可显示 M.2 SSD 状态。



型号选择


可安装两颗 M.2 SSD

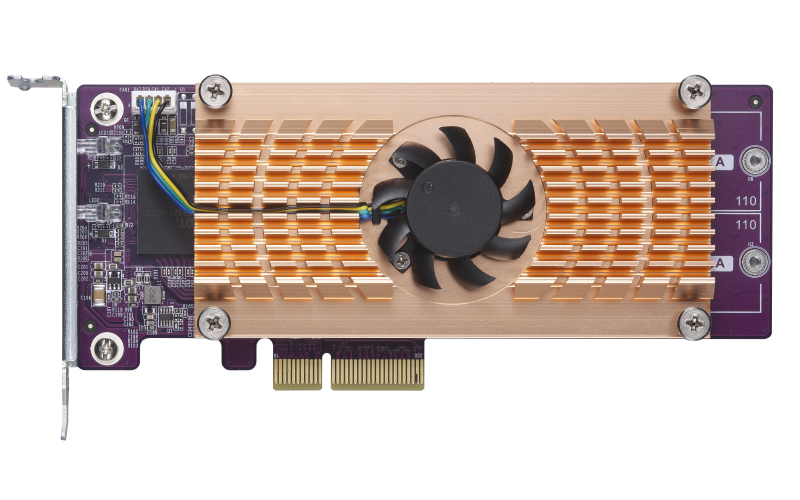

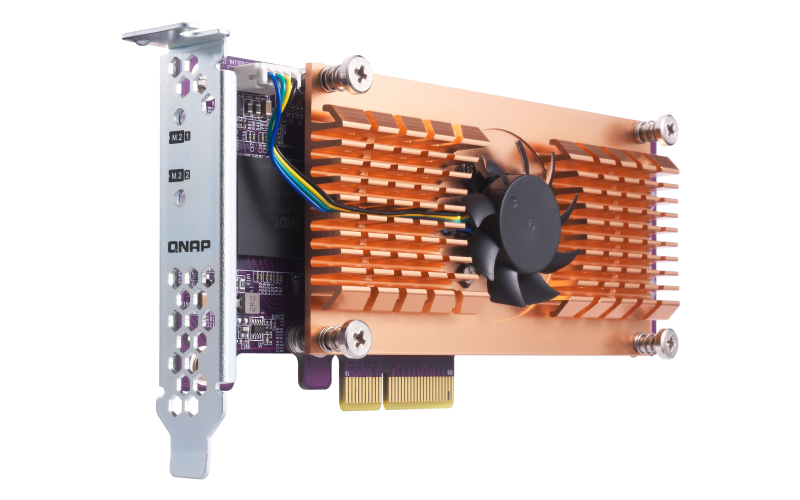

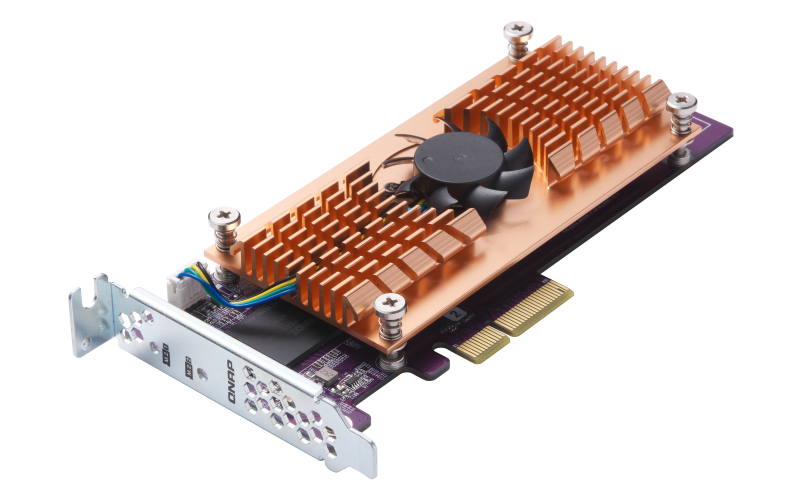

QM2-2S (EOL)
双埠 M.2 22110/2280 SATA SSD 扩充卡
端口:2 x M.2 22110 或 2280 SATA SSD 插槽
传输接口:PCIe Gen2 x 2
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 157 x 68.9 x 20.6 mm; 6.18 x 2.71 x 0.81 inch



注意:TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

Architecture Diagram

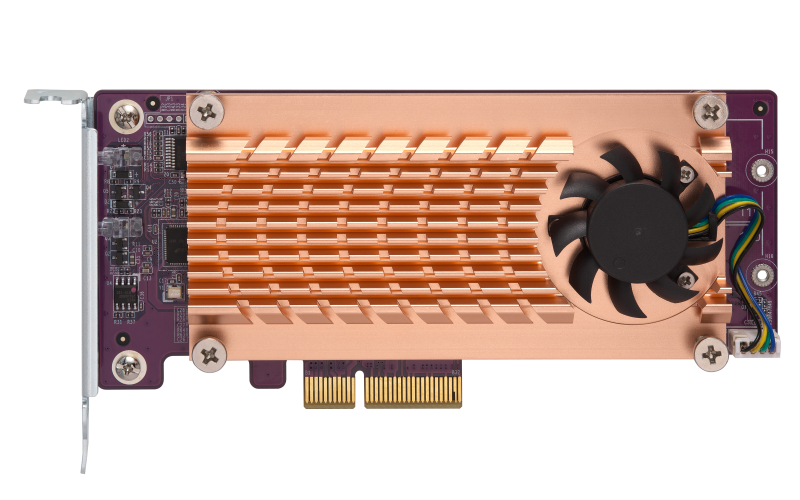

QM2-2S-220A
双埠 M.2 22110/2280 SATA SSD 扩充卡
端口:2 x M.2 22110 或 2280 SATA SSD 插槽
传输接口:PCIe Gen2 x 2
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 147.15 x 68.9 x 20.6 mm; 5.79 x 2.71 x 0.81 inch


Architecture Diagram

QM2-2P (EOL)
双埠 M.2 22110/2280 PCIe NVMe SSD 扩充卡
端口:2 x M.2 22110 或 2280 PCIe (Gen2 x 4) NVMe SSD 插槽
传输接口:PCIe Gen2 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 157 x 68.9 x 20.6 mm; 6.18 x 2.71 x 0.81 inch


注意: TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

Architecture Diagram

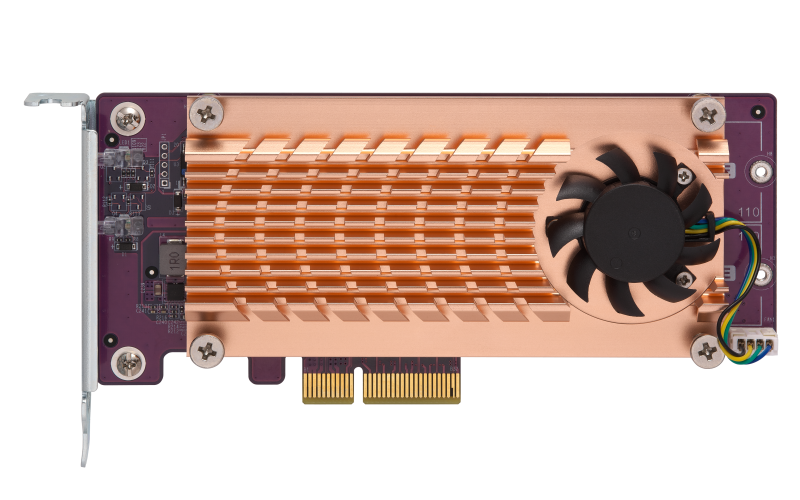

QM2-2P-244A
双埠 M.2 22110/2280 PCIe NVMe SSD 扩充卡
端口:2 x M.2 22110 或 2280 PCIe (Gen2 x 4) NVMe SSD 插槽
传输接口:PCIe Gen2 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 147.15 x 68.9 x 20.6 mm; 5.79 x 2.71 x 0.81 inch




Architecture Diagram

QM2-2P-344
双埠 M.2 22110/2280 PCIe NVMe SSD 扩充卡
端口:2 x M.2 22110 或 2280 PCIe (Gen3 x 4) NVMe SSD 插槽
传输接口:PCIe Gen3 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 147.15 x 68.9 x 20.6 mm; 5.79 x 2.71 x 0.81 inch


Architecture Diagram

QM2-2P-384
双埠 M.2 22110/2280 PCIe NVMe SSD 扩充卡
端口:2 x M.2 22110 或 2280 PCIe (Gen3 x 4) NVMe SSD 插槽
传输接口:PCIe Gen3 x 8
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 147.15 x 68.9 x 20.6 mm; 5.79 x 2.71 x 0.81 inch


Architecture Diagram

可安裝四顆 M.2 SSD


QM2-4S-240
四埠 M.2 2280 SATA SSD 扩充卡
端口:4 x M.2 2280 SATA SSD 插槽
传输接口:PCIe Gen2 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 204.95 x 68.9 x 20.6 mm; 8.07 x 2.71 x 0.81 inch


注意 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

Architecture Diagram

QM2-4P-284
四埠 M.2 2280 PCIe NVMe SSD 扩充卡
端口:4 x M.2 2280 PCIe (Gen2 x 4) NVMe SSD 插槽
传输接口:PCIe Gen2 x 8
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 204.95 x 68.9 x 20.6 mm; 8.07 x 2.71 x 0.81 inch


注意 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

Architecture Diagram

QM2-4P-342
四埠 M.2 2280 PCIe NVMe SSD 扩充卡
端口:4 x M.2 2280 PCIe (Gen3 x2) NVMe SSD 插槽
传输接口:PCIe Gen3 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 204.95 x 68.9 x 20.6 mm; 8.07 x 2.71 x 0.81 inch


注意 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

Architecture Diagram

QM2-4P-384
四埠 M.2 2280 PCIe NVMe SSD 扩充卡
端口:4 x M.2 2280 PCIe (Gen3 x4) NVMe SSD 插槽
传输接口:PCIe Gen3 x 8
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 204.95 x 68.9 x 20.6 mm; 8.07 x 2.71 x 0.81 inch


注意 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

Architecture Diagram
