M.2 / 10GbE 扩充卡

容 NAS 机种的 PCIe 扩展槽

购买


QM2 扩充卡 (扩充 M.2 SSD 端口与 10GbE 网络)

多元、弹性,提升效能及功能应用

创新 QM2 扩充卡系列可安装于兼容 QNAP NAS 机种的 PCIe 扩展槽,为 NAS 增添 M.2 SSD 配置与扩充 10GbE RJ45 网络联机。QM2 将 SSD 与 10GbE 扩充功能合而为一,不仅显著提升 NAS 整体效能,亦为建立 10GbE 高速传输环境的经济选择。


迅速升级,解决效能瓶颈

QM2 提供具 PCIe 扩展槽的 NAS 机种提升效能的绝佳选择。不占硬盘空间的 M.2 SSD 配置更加分,让您轻松享有存储空间极大化、效能优化的好处。

  • 可弹性安装 M.2 SSD*,配置快取存储池或自动分层存储磁盘区。

  • 启用 SSD 快取机制提升效能,搭配 Qtier 技术**优化存储空间使用效率。

  • 扩充 10GBASE-T 网络联机,可向下兼容 5GbE/2.5GbE/1GbE/100MbE 联机。

  • 感温组件及时监测 M.2 SSD 温度。

  • 静音散热模块 (含散热片与智能风扇) 快速让 M.2 SSD 降温,以维持文件传输的高效能与稳定性。

  • LED 指示灯可显示 M.2 SSD 状态。



QM2-2P10G1TA:大档传输 (10GB file, Without M.2 SSD)
Read
814 MB/s
Write
822 MB/s
QM2-2S10G1TA:大档传输 (10GB file, Without M.2 SSD)
Read
1169 MB/s
Write
1142 MB/s

注:QM2-2P10G1TA 之 M.2 SSD 与 10GbE 网络共享带宽。若您需要完整 10GbE 效能,请选择 QNAP 10GbE 网络适配器或 QM2-2S10G1TA

测试于 QNAP 实验室,数据会因实际环境而有所不同。
测试环境:
PC: Intel® Core™ i7-6700 3.40GHz. Windows 10. 64 GB memory. 10GbE NIC:X550
NAS: TVS-1282T, 4.3.6.0979 Build 20190620, Samsung SSD860 Pro 512GB x 4 (RAID 5), 32 GB(8GB*4) memory, 10GbE NIC:QM2-2S10G1TA、QM2-2P10G1TA

型号选择

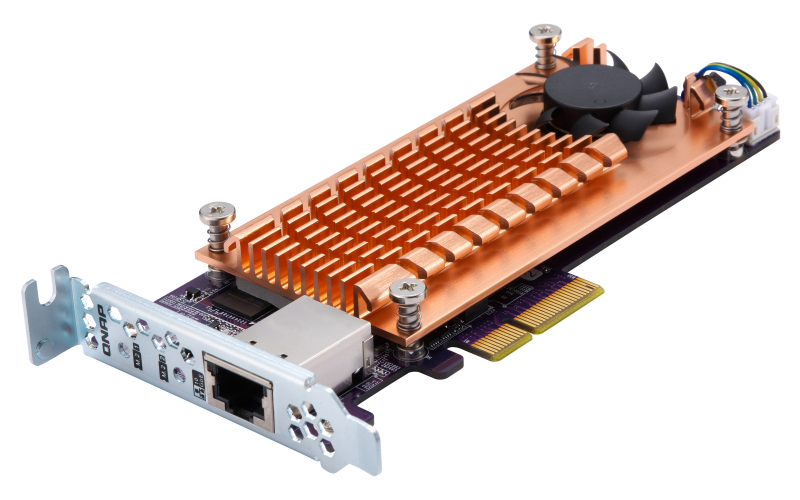

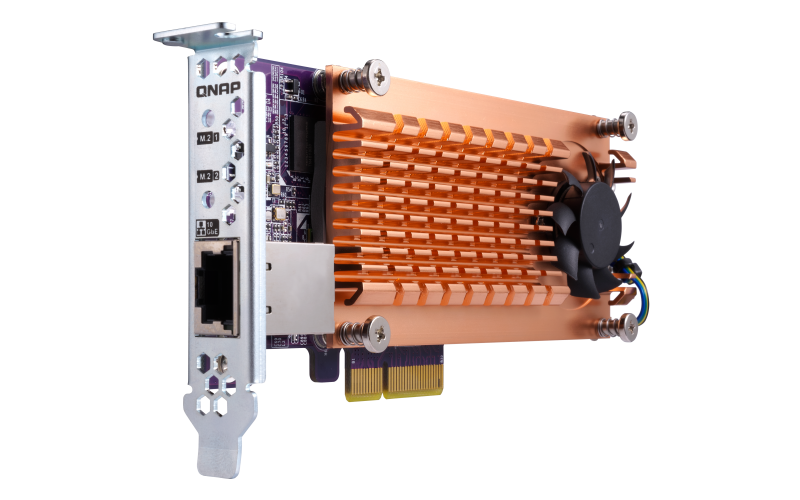

QM2-2S10G1TA

双埠 M.2 2280 SATA SSD 含单埠 10GbE 扩充卡
端口:2 x M.2 2280 SATA SSD 插槽;1x 10GBASE-T 埠
网络控制器: Aquantia AQC107
传输接口:PCIe Gen2 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 157 x 68.9 x 20.6 mm; 6.18 x 2.71 x 0.81 inch
适用端口与线材:RJ-45;CAT-6 以上线材


注意:TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

佈线架构图

QM2-2P10G1TA

双埠 M.2 2280 PCIe NVMe SSD 含单埠 10GbE 扩充卡
端口:2 x M.2 2280 PCIe (Gen2 x 2) NVMe SSD 插槽;1x 10GBASE-T 埠
网络控制器: Aquantia AQC107
传输接口:PCIe Gen2 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 157 x 68.9 x 20.6 mm; 6.18 x 2.71 x 0.81 inch
适用端口与线材:RJ-45;CAT-6 以上线材


注意:TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

佈线架构图

QM2-2S10G1T (EOL)

双埠 M.2 2280 SATA SSD 含单埠10GbE 扩充卡
端口:2 x M.2 2280 SATA SSD 插槽;1x 10GBASE-T 埠
网络控制器: Tehuti TN9710P
传输接口:PCIe Gen2 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 157 x 68.9 x 20.6 mm; 6.18 x 2.71 x 0.81 inch
适用端口与线材:RJ-45;CAT-6 以上线材


注意:TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

佈线架构图

QM2-2P10G1T (EOL)

双埠 M.2 2280 PCIe NVMe SSD 含单埠10GbE 扩充卡
端口:2 x M.2 2280 PCIe (Gen2 x 2) NVMe SSD 插槽;1x 10GBASE-T 埠
网络控制器: Tehuti TN9710P
传输接口:PCIe Gen2 x 4
支架形式:预装 Low-profile 标准支架,附赠 QNAP 专属 Low-profile flat 与全高型支架
尺寸 (L x W x H): 157 x 68.9 x 20.6 mm; 6.18 x 2.71 x 0.81 inch
适用端口与线材:RJ-45;CAT-6 以上线材


注意:TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1)

佈线架构图

*QNAP QM2 网路扩充卡不支持网路唤醒 (Wake-On-LAN) 功能。
