机架组件
机架滑轨让 NAS 安装、维护更便利

    rail-kit

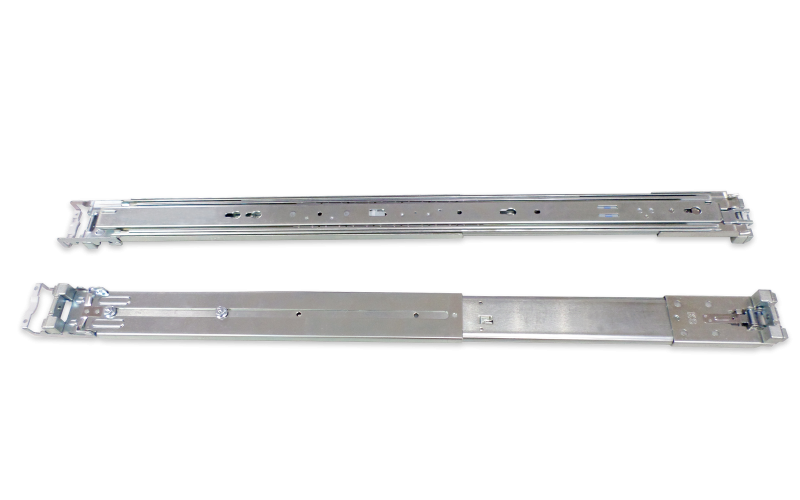

    QNAP 机架组件协助您将机架式 QNAP NAS 安装、固定于机柜上,搭配滑轨可让管理者轻易配置于机房中,并在需要时将服务器滑出,便于维护与管理。QNAP 机架式 NAS 均符合 ANSI/EIA-RS-310-D 安装标准。购买机架式机种前,请确认机架符合相应尺寸规格。

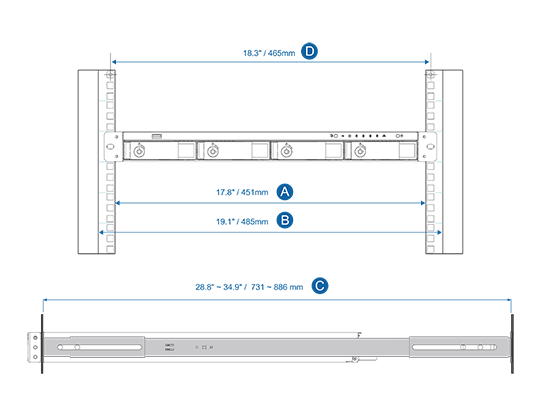

    Rail-C01
    1. 机架尺寸
    A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm
    B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm
    C. 机架深度 28.8" ~ 34.9" / 731 ~ 886 mm
    D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm

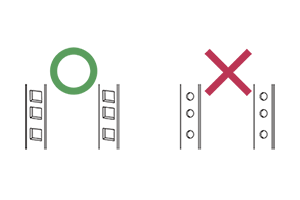

    2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

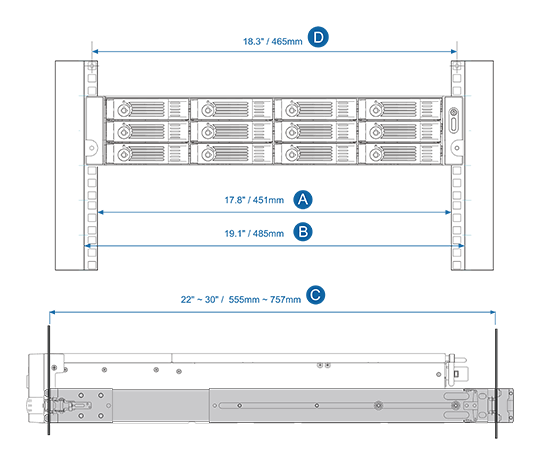

    Rail-B01
    1. 机架尺寸
    A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm
    B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm
    C. 机架深度 22" ~ 30" / 555 ~ 757 mm
    D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm
    2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

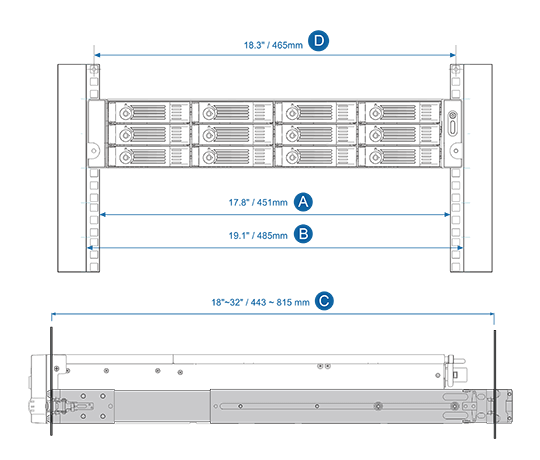

    Rail-B02
    1. 机架尺寸
    A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm
    B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm
    C. 机架深度 18" ~ 32" / 443 ~ 815 mm
    D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm
    2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

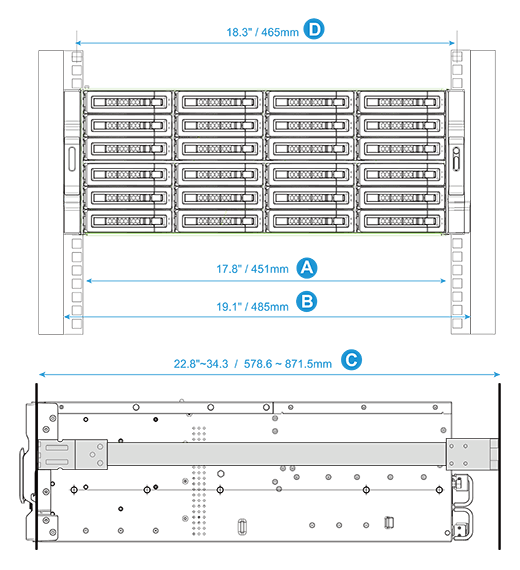

    Rail-A02-90
    1. 机架尺寸
    A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm
    B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm
    C. 机架深度 22.8" ~ 34.3" / 578.6 ~ 871.5 mm
    D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm
    2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

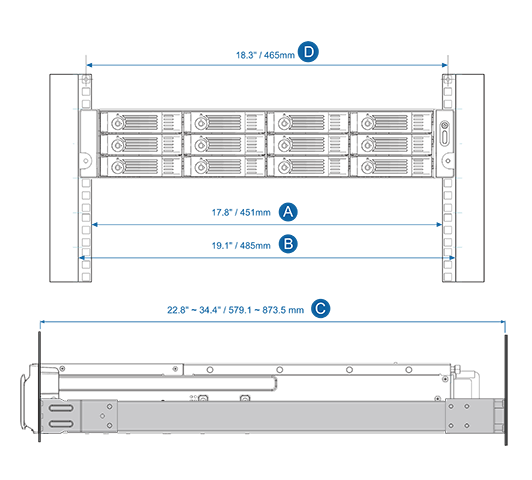

    Rail-A03-57
    1. 机架尺寸
    A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm
    B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm
    C. 机架深度 22.8" ~ 34.4" / 579.1 ~ 873.5 mm
    D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm
    2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔
    Rail-E03
    1. 机架尺寸
    A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm
    B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm
    C. 机架深度 24" ~ 36" / 609.6 ~ 914.4 mm
    D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm

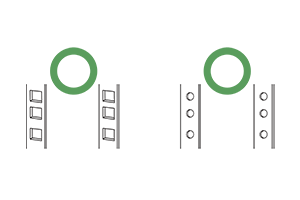

    2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方、圆型锁孔
