威联通网络存储 ES1640dc v2

控備援設計、NVRAM 快取

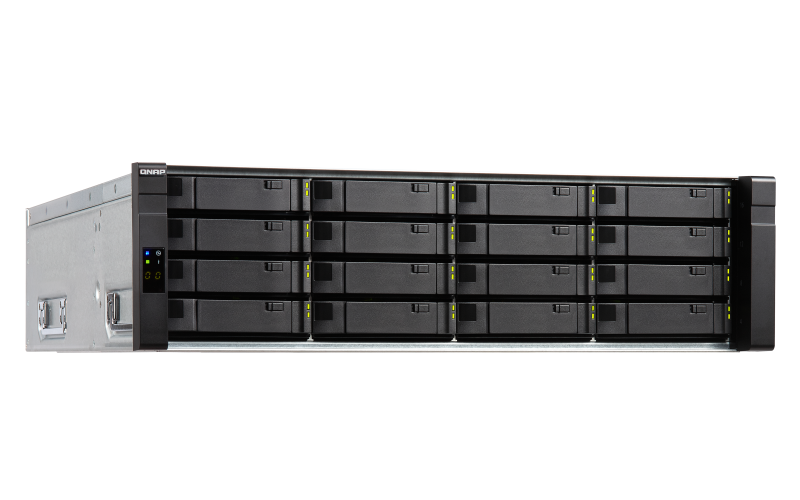

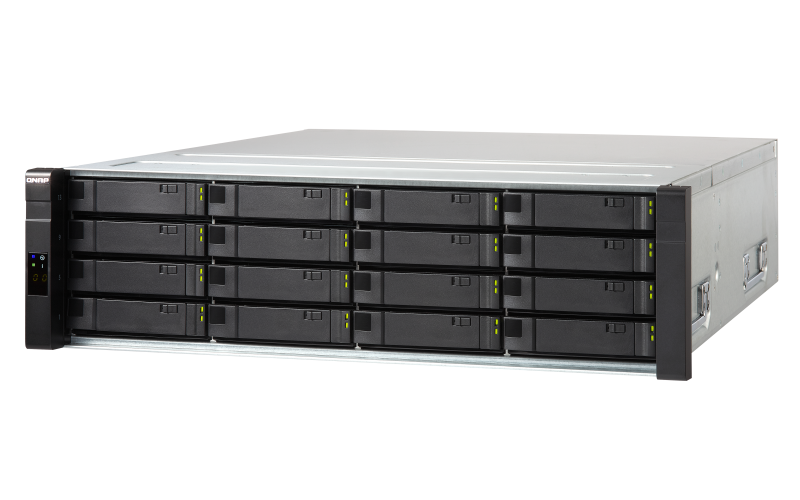

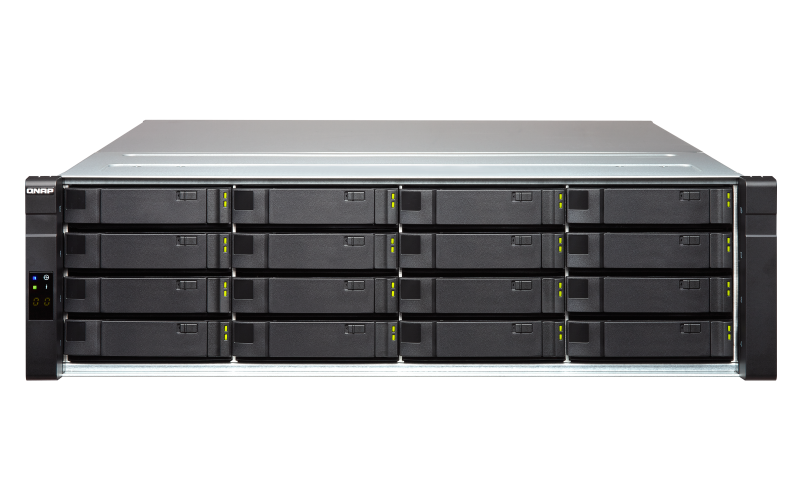

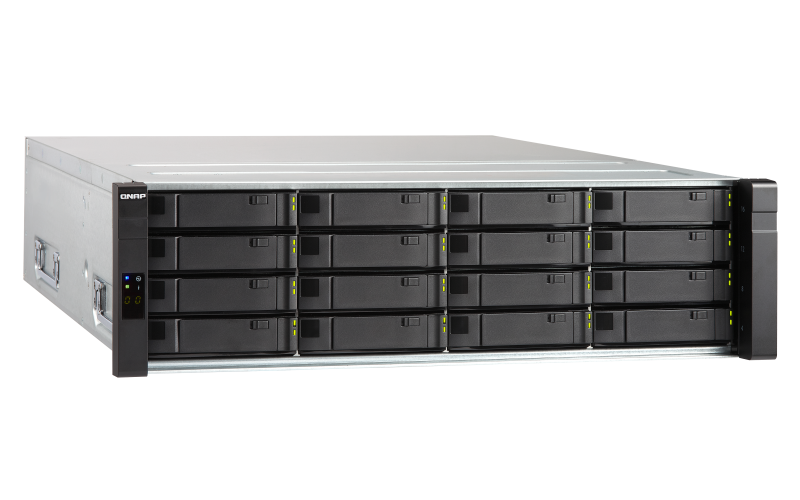

ES1640dc v2

Enterprise ZFS NAS,提供近乎永不停機的高可靠服務
(SAS 12Gb/s)

ES1640dc v2 是 QNAP 針對企業關鍵任務及虛擬化應用打造的全新產品線,採用 Intel® Xeon® E5 雙控架構,運行 ZFS (Zettabyte File System) 檔案系統,並完整支援虛擬化環境,為您帶來「真正企業級」雲平台運算資料中心儲存方案。ES1640dc v2 搭載全新打造的 QES 作業系統,提供幾乎毫無數量限制的快照功能 (Snapshot)、區塊層級資料重複刪除機制 (Data Deduplication) 及整合容量回收機能的精簡配置 (Thin Provisioning with Reclaim),幫助企業打造最具儲存經濟效益的遠端虛擬桌面 (VDI) 平台及關鍵任務資料倉儲。ES1640dc v2 延續 QTS 的使用者體驗,可無縫接軌服務中的現行 QNAP NAS,幫助企業用戶享受最低的學習曲線與最快的佈署速度,是預算有限的中小企業,或是商業關鍵任務應用的大型 IT 部門的最佳選擇。

● 關鍵企業級雙控備援設計、NVRAM 快取、雙 Mini-SAS 通道備援、40GbE 就緒,支援 SAS 12Gb/s

● 搭載結合 FreeBSD 核心與 ZFS 檔案系統的 QES 作業系統

● 資料重複刪除與壓縮,打造單機超過 500 個 VDI 的企業應用環境

● 近乎無限的快照,與 Snapsync 快照同步

● NAS/iSCSI SAN 兼備,支援 VMware® 、Microsoft® Hyper-V 與 KVM 及進階虛擬化功能

● 完整支援 OpenStack® 雲平台運算的 Cinder 區塊儲存

● 彈性儲存空間擴充設計,總容量可擴至 1PB 以上

● 5 年標準保固

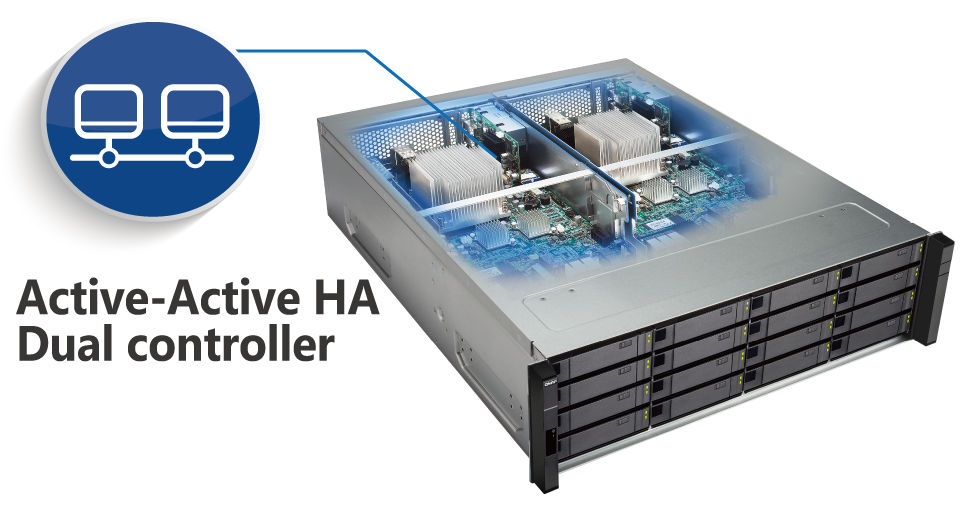

Intel® Xeon® E5 雙控架構,展現近乎不停機的高可用服務

專為資料中心打造的 ES1640dc v2 搭載兩組高效能 Intel® Xeon® E5-2400 v2 處理器,支援雙主動式控制器 (Dual active-active),當其中一組控制器故障,另一組控制器能立即備援,提供企業不停機的高可用度。ES1640dc v2 與 JBOD 擴充機 (EJ1600 v2 JBOD) 亦支援 Mini-SAS 雙通道 (Dual Path) 備援設計,即使其中一條 JBOD 纜線受損系統也能正常維運。ES1640dc v2 的多重防護機制,幫助企業度過每一個關鍵時刻。

關鍵企業級雙控備援設計:高可靠與高可服務性

「可靠度」是關鍵企業應用的第一要務。ES1640dc v2 採用雙主動式控制器,提供幾乎不停機的即時硬體備援,是關鍵企業儲存最穩固的基石。

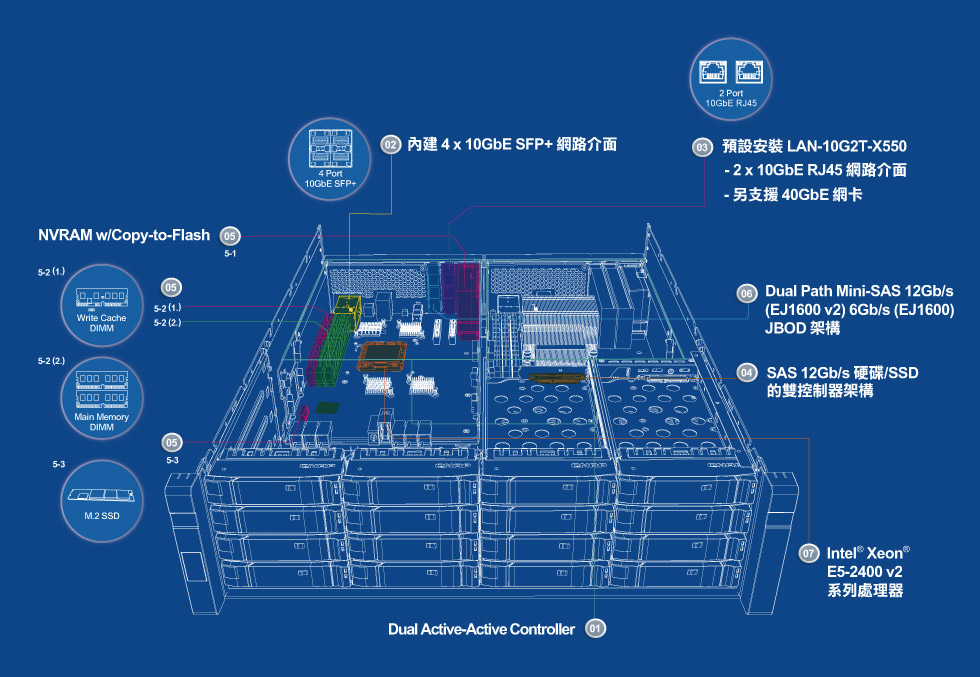

1. 雙主動式控制器備援架構

當單一控制器故障時,另一組可立即接手提供服務,提供近乎不停機的高可用度。

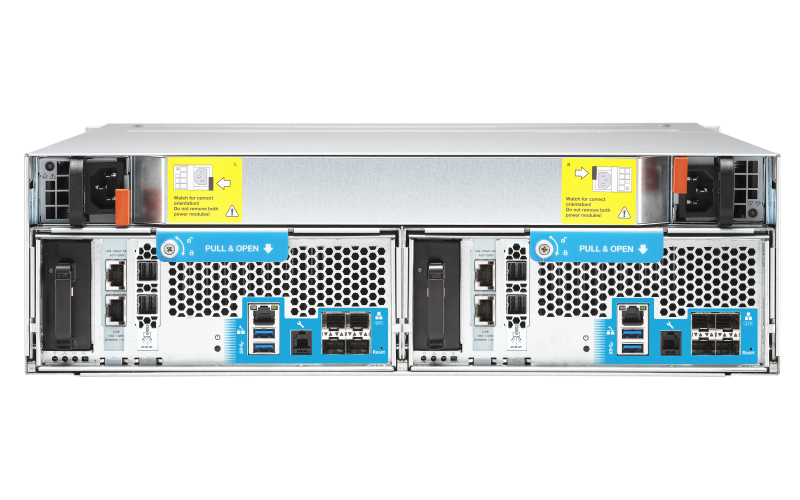

2. 內建 4 個 10GbE SFP+ 網路埠

Intel® XL710 網卡提供 4 個 10GbE SFP+ 網路埠,滿足 iSCSI / NFS / CIFS 網路資料高速傳輸需求,並無縫接軌 ES1640dc v2 佈署環境。

3. 預載雙埠 RJ45 介面 10GbE 網卡

PCIe 插槽預載 LAN-10G2T-X550 網卡,提供 2 個 10GbE RJ45 網路埠。使用者可更換安裝雙埠 QSFP+ 介面 40GbE 網卡,提供巨量資料傳輸應用潛力。

4. SAS 12Gb/s 硬碟

可安裝 SAS 12Gb/s 硬碟/SSD 及 SAS 6Gb/s 硬碟/SSD 的雙控制器架構,提供多樣化的儲存選擇。

5-1. NVRAM w/ Copy-to-Flash

具備 BBU 電池資料保護的 DRAM 寫入快取及 Flash 讀取加速,提供超高隨機寫入效能,滿足龐大虛擬機部署應用環境需求。

5-2. DDR3 記憶體

(1) NVRAM 專用 DDR3 記憶體模組 - 支援 16GB 容量,由 BBU 支持 C2F 所需電力。
(2) 雙通道 DDR3 系統主記憶體 - 單條支援 16GB / 32GB,總計 32GB / 64GB 容量。

5-3. M.2 SSD

當系統無預警斷電時,儲存 DRAM 內的寫入快取資料,確保資料不遺失。

6. Dual Path Mini-SAS 12Gb/s (EJ1600 v2)、6Gb/s (EJ1600) JBOD 架構

透過安裝磁碟擴充裝置,彈性擴充 ES1640dc v2 總儲存空間至 1PB 以上。

7. Intel® Xeon® E5-2400 v2 系列處理器

提供軟體定義儲存和商業關鍵任務應用所需的充沛效能。

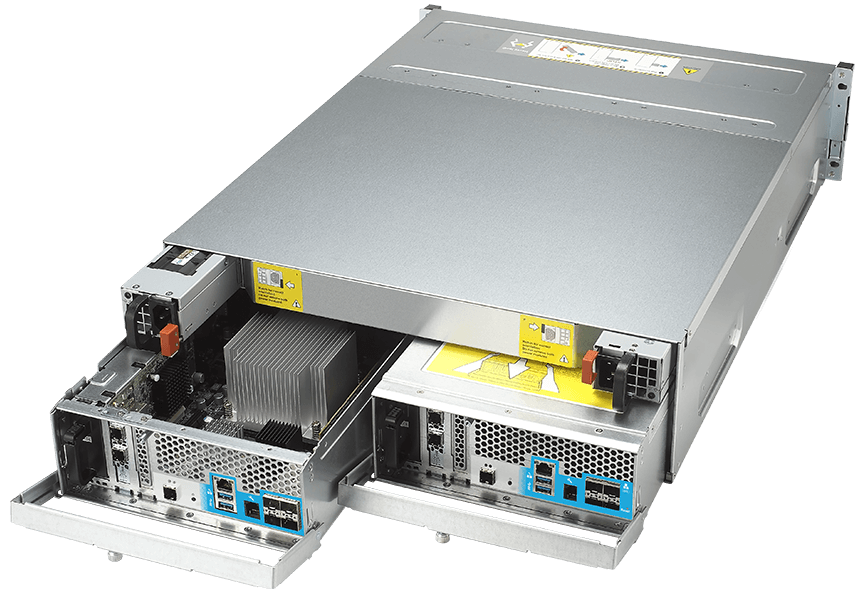

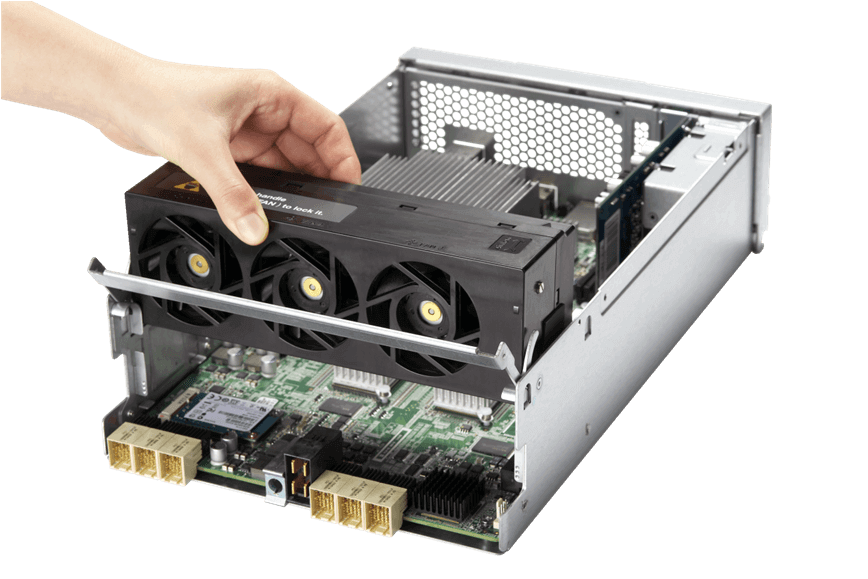

8. 現場可更換單元設計

現場可更換單元 (FRU, Field Replaceable Unit) 設計不限於控制器本體,亦適用於散熱風扇模組、電源供應器,及 C2F (Copy-To-Flash) 專用電池模塊,利於現場不停機更換受損部件。

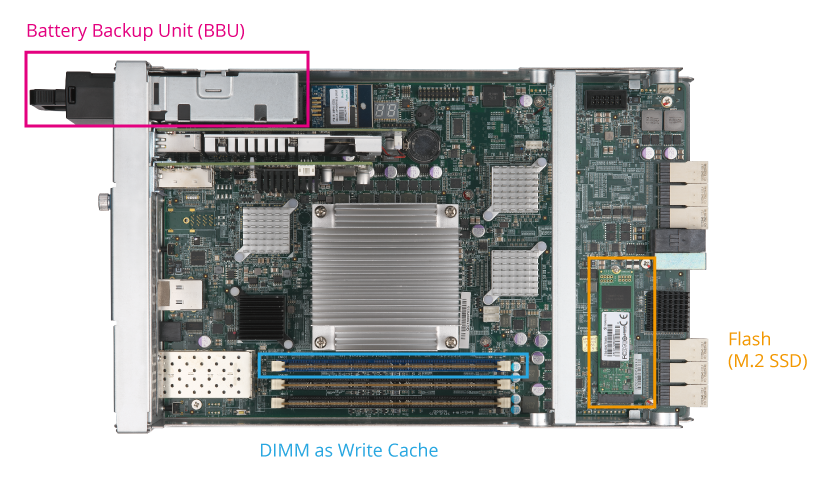

NVRAM 快取技術,實現資料寫入零風險

為提升資料隨機寫入效率及可靠度,ES1640dc v2 搭載 NVRAM 模組 (DRAM Write Cache 及 Copy-to-flash) 以確保資料寫入零風險。當資料寫入 NVRAM 時,有專屬的備援電池單元* (BBU) 保護寫入快取,即使發生斷電意外,BBU 能即時提供電力保護寫入快取,並同時將資料複寫至備援控制器。雙控的 NVRAM 設計不僅具有高效、容錯特性,更能避免 SSD Flash 顆粒耗損。

*為保障資料寫入安全,建議一年更換一次 BBU

適用 6Gbps SAS 轉 SATA 硬碟轉接座/盒

SATA 6Gb/s 介面的 SSD 提供高速且經濟的儲存方案,但受限於 SATA SSD 不支援雙埠,因而無法使用於雙控制器環境。QDA-SA 硬碟轉接座與 QDA-SA2 硬碟轉接盒專為 QNAP Enterprise ZFS NAS 所設計,可將 SAS 訊號轉換成 SATA 6Gb/s 接頭的硬碟槽。藉由 QDA-SA / QDA-SA2 安裝 SATA HDD 或 SSD 於雙控設計的 ES1640dc v2,讓 SATA 硬碟亦具備 SAS Dual-port 容錯功能,為高可用性 (High Availability) 應用提供有力的支援,協助企業組織享有經濟而彈性的儲存配置方案。


ES1640dc-v2-E5-96G
下载产品规格书
處理器Intel Xeon E5-2400 v2 家族處理器
Intel Xeon 六核心處理器 E5-2420 v2 (15M 快取記憶體、2.20GHz)
處理器架構64 位元 x86
浮點運算支持
加密引擎 (AES-NI)
系統記憶體每一控制器:48 GB RDIMM DDR3 ECC (3 x 16 GB)
記憶體插槽每一控制器:3 個 Long-DIMM DDR3
每一控制器:32GB 主記憶體 + 16GB 寫入快取。
快閃記憶體2 GB

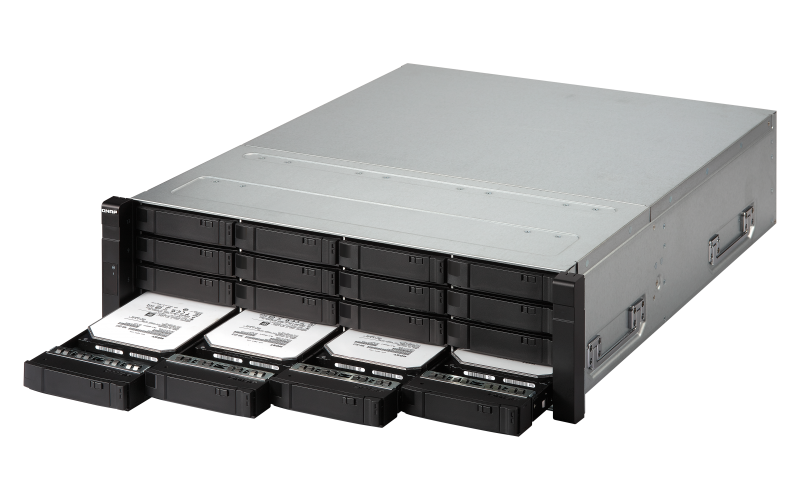

硬碟插槽數16 個 3.5 吋
SAS 12Gb/s,向下相容至 SAS 6Gb/s
支援硬碟類型3.5 吋插槽:
3.5 吋 SAS 硬碟
2.5 吋 SAS 硬碟
2.5 吋 SAS 固態硬碟
熱插拔支援支持
固態硬碟快取加速支援支持
Copy To Flash (C2F) 快取埠每一控制器:1 個
(NVRAM 專用 M.2 2280 固態硬碟,SATA 訊號)
Gigabit 乙太網路埠 (RJ45)每一控制器:1 個 (供遠端管理)
10 Gigabit 乙太網路埠每一控制器:4 個 10GbE SFP+ (Intel XL710-AM1) 和 2 個 10GBASE-T (LAN-10G2T-X550)
巨幀封包支持
PCIe 擴充槽PCIe 插槽 x8 (Gen 3 x8):預載 LAN-10G2T-X550 NIC (2 個 10GbE RJ45 埠),亦可替換為一個 40GbE NIC
PCIe 插槽 x4 (Gen 2 x4):預載雙埠 Mini-SAS 介面卡
USB 3.2 Gen 1 port每一控制器:2 個
機型3U 機架式
LED 指示燈系統電源 LED (綠色):開/關
系統狀態 (綠色/橘色):運作中、系統錯誤、低電源、降級 RAID 模式、記憶體失敗、風扇/電源供應失敗、系統/硬碟過熱、儲存池達到臨界值、系統執行接收、電源供應器拔除
LCD 狀態顯示 (二位數字):JBOD 連線狀態
按鈕電源、系統重置
尺寸 (高x寬x深)132 × 446.2 × 618 mm
重量 (淨重)26.75 kg
重量 (毛重)36.94 kg
工作溫度0 - 40 °C (32°F - 104°F)
相對濕度5~95% RH (不凝結),濕球:27˚C (80.6˚F)
電源供應器備援 / 熱抽換電源 Vin:90~264VAC;770W
耗電量:運作模式,典型值501.4 W
風扇熱抽換風扇模組 (60*60*38mm;16000RPM/12v/2.8A x 3)
噪音值66.1 db(A)
系統警示蜂鳴器
同時連線 (CIFS) 數目上限1500
安全認證FCC Class A (限美國)
CE Mark (EN55022 Class A,EN55024)
EN60950
BSMI
VCCI
CB
LVD
注意:請僅使用 QNAP 記憶體模組來維持系統的效能與穩定性。若 NAS 裝置有多個記憶體模組,請使用相同規格的 QNAP 模組。
警告:使用不支援的模組可能會降低效能、造成錯誤,或使作業系統無法啟動。
* 噪音值測試環境:
參考標準: ISO 7779 ; 依 Bay 數裝載最多數量硬碟 ; 以 Bystander Position 測量 ; 取機器運行中前方一米處平均數據
威聯通科技得保留隨時修改的權利,恕不另行通知。


High AvailabilityActive-Active dual controller for NASActive-Active dual controller for JBOD expanderAutomatically hardware error detection and failoverAutomatically failback when hardware recoveredData port network failoverManagement port network failoverNear zero downtime high availabilityDual SAS link loopMPIO for iSCSI high availabilityLink aggregation for network load balance and fault toleranceNetworkingTCP/IP (IPv4 & IPv6)10 Gigabit NICs with jumbo frame (LACP, Load Balance, Failover, Round Robin)Service binding based on network interfacesProtocols: CIFS/SMB2/SMB3, NFS v3/NFS v4, FTP, FTPS, TFTP, HTTP, HTTPS, SSH, iSCSI, SNMP, SMTP, and SMSCBonjour Discovery
Supported Client OSWindows 7 (32/64-bit), Windows 8 (32/64-bit), Windows 10 (32/64-bit), Windows Server 2008 R2/2012/2012R2/2016Apple Mac OS XLinux & UNIXFile ServerShared folder for CIFS/SMB, NFS and FTPFile sharing across Windows, Mac, and Linux/UNIXWindows ACLAdvanced Folder Permissions
Power ManagementWake on LANAutomatic power on after power recoveryNetwork UPS support with SNMP managementSecurityNetwork access protection with auto-blocking: SSH, HTTP(S), FTP, CIFS/SMBCIFS/SMB host access control for shared foldersFIPS 140-2 validated AES 256-bit volume-based and shared folder data encryptionImportable SSL certificatesInstant alert via Email, SMS, beep
Supported BrowsersMicrosoft Internet ExplorerMozilla FirefoxApple SafariGoogle ChromeFTP ServerFTP over SSL/TLS (Explicit)FXP supportPassive ftp port range control
Access Right ManagementBatch users creationImport/Export usersUser quota managementLocal user access control for CIFS/SMB and FTPStorage ManagementStorage space utilization monitoringStorage pool with RAID 0, 1, 5, 6, 10, 50, 60, RAID TP, triple MirrorGlobal hot spareSSD read cacheNVRAM write cache (BBU-protected)Scheduled Backup Battery Unit (BBU) learningShare folder/LUN with thin provisioningInstantly LUN provisioningEnable quota on share folderReclaim unused storage spaceSupports snapshotsShared Folder/LUN with snapshot protectionSnapshot managerSnapshot cloneSnapshot agent for Windows VSS and VMwareShared Folder/LUN with encryption protectionWORM (Write Once Read Many) for Shared FolderOnline LUN expansionOnline Share Folder quota expansionOnline storage pool expansionHard drive S.M.A.R.T.SMART predict data migrationTime-Limited Error Recovery (TLER)Storage expansion via QNAP EJ-1600 series expansion units*JBOD ID ReinitializedRAID recoveryChecksum for end-to-end data integritySilence error detection and self-healingPool scrub for data verification
Multilingual SupportChinese (Traditional & Simplified), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, TurkishHigh EfficiencyInline deduplication for Shared Folder/LUNIinline compression for Shared Folder/LUN
Domain Authentication IntegrationMicrosoft Active Directory supportLDAP clientDomain users login via CIFS/SMB, NFS, and FTPBackup ManagementData backup from a remote Rsync server or NAS serverBlock Level Snapshot replication (Snapsync)
File SystemZFSVirtualizationVMware ReadyvSphere Client plug-inVMware VAAIThin Provisioning with Space ReclamationHW Assisted LockingFull CopyBlock ZeroVMware NAS VAAISpace ReserveNative Snapshot for Linked ClonesFile CloningExtended StatsCertified for Windows 2012 R2/Windows 2016Support Microsoft ODX (Offload Data Transfer)Citrix Ready
AdministrationMulti-window, multi-tasking based system managementMovable Icons and personalized desktopSmart toolbar and dashboard for neat system status displaySmart fan ControlSNMP (V1/V2 & V3)Resource monitorNetwork recycle bin for file deletion via Filestation,FTP and SambaSmart file filterComprehensive logs (events & connection)Syslog client managementSystem settings backup and restoreRestore to factory defaultCommand Line Interface (CLI)Storage for BackupVeeam Ready
Web ServerHTTP/HTTPS ConnectionsSupports WebDAV ConnectionSupports Virtual Host (Max: 32)Importable SSL Certificate


ES1640dc v2乙太網路纜線 (10GbE) x 4乙太網路纜線 (1GbE) x 2
電源線 x 2十字螺絲 x 64 (適合 3.5" 硬碟)十字螺絲 x 64 (適合 2.5" 硬碟)
E02 系列機殼專用滑軌模組,最大負載 57 公斤: RAIL-E02快速安裝手冊管理連接線 (RJ11 轉 RS-232) x 1
NVRAM 寫入快取模組斷電備援電池模組 x 2作業系統碟貼紙 x 4硬碟抽取夾 SSD / 硬碟機種類貼紙 x 16
