EonStor DS 1000

全方位第二代SAN存储

EonStor DS 是为企业设计的高可用性 SAN 存储解决方案。硬件方面,完整的产品线具有多种规格的硬件外形,可灵活选择主机板,稳定可靠的模块化设计,可扩展性高; 在软件方面,具备完整的数据服务,并且管理界面简单直观。适用于所有 SAN 环境和企业应用 (例如 : 数据库、虚拟化、视频编辑、备份和监控)。整个产品线快速、灵活、可靠,您可以根据自身性能或预算的需求找到完美的存储设备。

强劲的通用解决方案

EonStor DS 4000 和 3000 系列是高性能解决方案,具有卓越 SAN 传输性能,即使在高负载下,也能帮助企业处理大量 I/O。可满足从中小公司到大型企业各种的存储需求,有效提升企业竞争力。不仅有多种的盘位规格,还提供多达 4 套的模块化主机板,满足众多应用或架构转换的需求,从而提高部署的灵活性。可以说,这两个系列性能卓越、灵活高效、扩展能力强大,可以轻松地运行市面上主流的关键性业务应用。DS 4000 更注重性能,而 DS 3000 非常适合强调预算的用户,满足所有常规的存储需求。

经济的解决方案

EonStor DS 2000 和 1000 是定位于中小企业、办事处的入门级企业解决方案。提供了不间断的服务和完全的数据存储、文件共享和云集成,使 IT 人员能够以合理的价格,有效管理各种轻量级的 SAN 工作负载。EonStor DS 2000 和 1000 具有超过 4PB 的存储容量,模块化的主机板插槽,实现超高的可扩展性,可轻松满足未来数据增长和架构转换的需求。如果用户主要关注 IOPS,那么 DS 2000 会是最好的选择。而 DS 1000 可以满足所有常规存储需求,非常适合关注预算的用户。

大容量的存储系统

随着信息不断增长,企业的数据量不断翻番。Infortrend 的存储可以根据实际需求分配系统容量,连接各种规格的高密度扩展柜后,能够将本地存储容量提升到 TB 级或 PB 级,海量存储只需一套存储系统。

Massive Capacity in One Storage System

高带宽协议提升性能

高速的企业服务器架构是未来的趋势。EonStor DS 最大数据吞吐量可达 11,000/5,500 MB/s,IOPS 达到 700K,包括 16Gb/s FC 和 40Gb/s iSCSI 等多种高速协议,可处理各种企业级关键应用,适合不同的 IT 部署环境。

Boost Performance with High Bandwidth Protocol

SANWatch—便于使用的存储管理界面

在存储平台不断发展的今天,EonStor DS 采用 SANWatch 管理软件,帮助客户提升存储和服务的效率。直观的界面设计帮助 IT 人员集中管理多个系统,监控性能和容量使用情况,完成所有相关的系统配置。

SANWatch - an Easy-to-use Interface for Storage Management

多种规格可供选择

Infortrend 提供多种规格的存储系统和扩展柜,例如 : 2U 12盘位、2U 24盘位、2U 25盘位、3U 16盘位、4U 24盘位、4U 60盘位等,即使是同一个系列,企业也可以根据目前或未来的需求选择最合适的机型。

Multiple Form Factors to Choose From

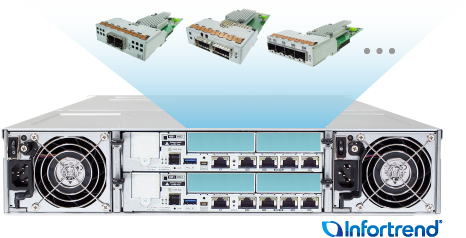

DS 系列中丰富的主机接口

由于企业应用程序范围广泛,每个应用所需的通信接口可能不同。Infortrend 提供种类丰富的通信接口,包括 8Gb/s FC、16Gb/s FC、32Gb/s FC、1Gb/s iSCSI、10Gb/s iSCSI、40Gb/s iSCSI 和 12Gb/s SAS,与各种应用完全兼容,实现快速可靠的数据传输质量。

Rich Host Interface in DS Family

缓存备份技术

Infortrend CBM 使用超级电容提供电力,在数秒内将写入缓存的数据迁移到闪存模块,防止意外断电造成数据丢失,并在电源恢复后将闪存模块中的数据写回硬盘。由于超级电容不易挥发,不需要定期更换,降低维护成本。

Cache Backup Technology

模块化设计

从电源、风扇、控制器到主机板,所有 Infortrend 产品均采用模块化热插拔设计,降低了维护的复杂程度。提供快速准确的技术支持和 RMA 服务,确保您的存储系统不会出现停机、停止服务的现象,提高业务效率与企业的竞争力。

Modular Design

AV 优化

专为 AV 应用设计,该方案中控制器可以自动检测多个连续的 I/O 操作,同时为每个流媒体设置合适的预读缓存大小,提升核心媒体数据的缓存能力。提供稳定的高吞吐量,不会发生丢帧的现象。

Designed for AV applications

EonStor DS Family Portfolio


特点
详细规格

机型

  • DS 1012 Gen2

  • DS 1024B Gen2

  • DS 1016 Gen2

  • DS 1024 Gen2

规格

  • 2U 12 盘位

  • 2U 24 盘位

  • 3U 16 盘位

  • 4U 24 盘位

控制器

單控、双冗余控制器、单控制器可升级到双控

Cache Backup Techniques

Super capacitor + Flash module (Only for upgradable single-controller and dual-controller models)

内存

默认DDR3 4GB (2x2GB), 最大8GB (4x2GB), 16GB (4x4GB)或32GB (4x8GB)

** 默认安装的内存可能因型号、区域以及其他因素而不同。联系我们的销售代表了解详情。

主机端口

  • 板载主机端口

    • 2 x 12Gb/s SAS 端口

    • 4 x 1Gb/s iSCSI端口 (RJ-45)

  • 更多主机通道选项

    • 4 x 16Gb/s 光纤通道端口 (max. 8 ports,不支持远程复制)

    • 2 x 32Gb/s 光纤通道端口 (max. 4 ports)

    • 4 x 1GbE 端口 (max. 12 ports)

    • 2 x 10GbE 端口 (RJ-45; max.4 ports)

    • 2 x 10GbE 端口 (SFP+; max. 4 ports)

    • 2 x 40GbE 端口 (QSFP+; max. 4 ports)

    • 2 x 25GbE 端口 (SFP28; max. 4 ports)

    • 2 x 12Gb/s SAS 端口 (max. 4 ports)

光纤通道端口支持点对点与交换模式

硬盘连接

12Gb/s SAS

支持的硬盘

  • 2.5" SAS 或 SATA SSD

  • 2.5" 10,000 或 15,000 RPM SAS 硬盘

  • 3.5" 7,200 RPM Nearline SAS 或 SATA 硬盘

最新的兼容性内容,请参考 EonStor DS 兼容性列表.

硬盘高级功能

  • 支持 S.M.A.R.T.

  • 损坏扇区自动重新分配

  • 每个连接的硬盘指定带宽

最大硬盘数

448 颗

RAID 选项

RAID 0, RAID 1, RAID 3, RAID 5, RAID 6, RAID 10, RAID 30, RAID 50, RAID 60

数据服务

  • 默认软件功能包括 :

    • 自动加密硬盘 (SED)

    • 精简配置

    • 快照 : 64 per source partition; 128 per logical volume

    • 块级本地复制 : 4 per source volume; 16 per system

  • 可选软件功能需要另外的许可证 :

    • SSD 缓存

    • 自动存储分级 (2 or 4 storage tiers)

    • 高级快照 : 256 per source partition; 4,096 per logical volume

    • 高级块级本地复制 : 8 per source volume; 256 per system

    • 高级块级远程复制 : 8 per source volume; 64 per system

兼容的操作系统

  • Microsoft Windows Server 2016/2012R2/2012/2008R2/2008

  • Windows 7 SP1

  • Windows 8.1

  • Microsoft Windows Hyper-V

  • Ret Hat Enterprise Linux

  • SUSE Linux Enterprise

  • Sun Solaris

  • Mac OS X

  • VMware

  • Citrix XenServer

  • OpenStack Cinder

有关最新兼容操作系统的详细信息,请参考 EonStor DS 兼容性列表

支持的协议

块级协议 : FC、iSCSI、SAS

管理

  • 网页版 SANWatch 管理软件

  • 内嵌 RAIDWatch

  • RS232 串口用于本地访问固件内嵌工具

  • 通过以太网进行 Telnet 与 SSH 监控

通知

电子邮件、SNMP 陷阱

对应的扩展柜

JB 3012, JB 3016, JB 3024B, JB 3060, JB 3060L

可用性和可靠性

  • 冗余、热插拔硬件模块

  • 设备映射器支持

  • 支持链路聚合

  • 缓存安全技术

  • UPS

质量认证

  • 安全规范认证 : UL、BSMI、CB、EAC

  • 电磁兼容性认证 : CE、BSMI、FCC、KC

绿色环保设计

  • 80 PLUS 认证的电源,超过 80% 的利用率

  • 智能多档位硬盘降速

电源

  • 电源 : 2 个 460W 冗余化热插拔 (80 PLUS Bronze)

  • AC 电压 : 100VAC @ 8A 或 240VAC @ 4A PFC (自动转换)

  • 频率 : 50-60 Hz

Power is also supplied in redundant mode, allowing the full operation with half the resources.

环境

  • 温度

    • 运行状态 : 5 到 40°C 无 BBU 或 CBM, 5 到 35°C 带 BBU 或 CBM

    • 非运行状态 : -40 到 60°C

  • 海拔

    • 运行状态 : 海平面到 3,048m (10,000ft)

    • 非运行状态 : 海平面到 12,192m (40,000ft)

  • 相对湿度 : 5 到 95% 无冷凝,运行与非运行状态下

服务与支持

  • 标准服务 : 3 年硬件保修和 8x5 电话,网站和邮件支持 (电池保修期为 2 年)

  • 保固扩展选项 : 可将标准服务延长至 5 年

  • 服务升级选项 : 故障部件下一个工作日发货 (可升级至 5 年)

    • 高级服务 : 24x7 电话 (800-829-8678),网站和邮件支持,技术服务人员下一工作日到场 (可升级至 5 年)

    • 白金服务 : 24x7 电话 (800-829-8678),网站和邮件支持,技术服务人员 4 小时内到场 (可升级至 5 年)

  • 服务支持 : FAQ、资料下载中心、视频培训中心、许可证书服务

尺寸 (W x H x D)

无把手或凸出部分

  • 2U 12 盘位 : 449 x 88 x 500 mm

  • 2U 24 盘位 : 449 x 88 x 500 mm

  • 3U 16 盘位 : 449 x 130 x 500 mm

  • 4U 24 盘位 : 449 x 174.4 x 500 mm

包装尺寸

  • DS 1012 : 770mm (W) x 350mm (H) x 580mm (D)

  • DS 1024B : 770mm (W) x 350mm (H) x 580mm (D)

  • DS 1016 : 780mm (W) x 423mm (H) x 588mm (D)

  • DS 1024 : 780mm (W) x 465mm (H) x 588mm (D)

重量 (不含硬盘)

  • DS 1012: 29.98 lbs (13.60 kg)

  • DS 1024B: 43.17 lbs (19.58kg)

  • DS 1016: 47.75 lbs (21.66 kg)

  • DS 1024: 60.49 lbs (27.44 kg)
