EJ1600 v2

高效能、支持双控制器的 12Gbps

EJ1600 v2

高效能、支持双控制器的 12Gbps SAS 储存空间扩充解决方案

弹性、经济地扩充 Enterprise ZFS NAS 储存空间

EJ1600 v2 是专为 QNAP Enterprise ZFS NAS 设计的储存空间扩充设备。只需将 Enterprise ZFS NAS 透过高速 mini SAS 传输线串接多台扩充设备,便能轻松扩充 NAS 总容量。EJ1600 v2 支持 12Gbps SAS 传输界面,适合同样支持 12 Gbps SAS 的 Enterprise ZFS NAS 使用。对于虚拟化应用的储存设备上,以及数据需密集传输的应用如:监控影像储存、巨量数据储存或视频录像储存等,皆可帮助企业拥有优秀特点投资报酬率。EJ1600 v2 与 Enterprise ZFS NAS 支持 Mini-SAS 双通道 (Dual Path) 备援设计,即使其中一条扩充设备缆线受损,系统也能正常维运。

  • 双通道 (Dual Path) 备援设计,高度容错,确保系统服务不中断

  • 断线保护 (Missing Mode protection)

  • 高密度、高效率、高可扩充性

  • QES 储存空间总管提供弹性的空间管理

  • 备份双控架构 Enterprise ZFS NAS 资料的理想方案



Enterprise ZFS NAS 支持清单及储存设备较大可串接数

QNAP NAS 机种ES1640dc v2
NAS 内存需求每一控制器 32GB
可连结 EJ1600 v2 的高数量7
硬盘总数 (NAS + 扩充设备)128
较大原始容量*1280 TB
单一储存池支持大量 RAID 群组数量128
储存池较大容量1 PB
单一 ES NAS 支持大量储存池数量128
弹性磁盘区较大容量1 PB
iSCSI LUN 较大容量1 PB

*较大原始容量以单颗硬盘 10TB 计算

双通道备援设计,确保系统服务不中断

EJ1600 v2 与 Enterprise ZFS NAS 支持 Mini-SAS 双通道 (Dual Path) 备援设计,即使其中一条储存设备缆线受损系统也能正常运作。高度容错能力可确保系统服务不中断,满足企业关键任务的储存需求。您只需将 EJ1600 v2 与 Enterprise ZFS NAS 对接后开机,NAS 便能自动将 EJ1600 v2 内的硬盘判断为本机端新加入硬盘。透过 QES 储存空间总管轻松设定,Enterprise ZFS NAS 的储存容量即可无缝地完成扩充。

如上图所示,连接 JBOD 机箱需另外建立备援 Cross Loop 组态,提供 JBOD 连接 NAS 本体的备援联机,带来 JBOD 机箱层级的备援保护。系统失效保护亦包含 JBOD 之间的联机,提供多一层保障。结合两者保护措施,EJ1600 v2 可承受单一或多条联机中断,而 JBOD 机箱仍连接至 NAS 继续运作。

断线保护 (Missing Mode protection)

Enterprise ZFS NAS 主机会自动侦测 RAID 扩充设备的联机状态。当发现系统断线时,会自动进入断线保护模式,阻挡 IO 存取。系统可从断线保护模式回复到正常状态而不会造成数据损毁。

高密度、高效率、高延展性

EJ1600 v2 外型为 3U 机架式设计,支持高达 16 颗硬盘的总原始容量 (Raw Capacity)。EJ1600 v2 单一控制器拥有 2 个 SAS 宽端口 (输入埠和输出埠) ,两组控制器总计 4 个,分别用于主机连接和 Daisy Chain (链状) 串接。每个 SAS 宽端口 (Wide Port) 结合了四个 12 Gbps SAS 通道,主机联机的较大带宽为 48 Gbps,提供超高传输效能表现。

强大的 QES 储存空间总管

QES 储存空间总管简洁易懂的图像化操作接口,能帮助 IT 管理者轻松管理 NAS 系统的储存空间,并大大地简化了 EJ1600 v2 空间扩充设定流程。储存空间总管能够帮助 IT 管理者轻松检视每一台 EJ1600 v2 的系统状态及其中的硬盘健康状态,即使多台 EJ1600 v2 串接,只要利用储存空间总管的定位功能,就能轻松地定位出 NAS 主机、RAID 储存扩充设备、硬盘及 RAID 群组的位置,快速进行维护工作。

备份 Enterprise ZFS NAS 资料的理想方案

除了能够轻松扩充 Enterprise ZFS NAS 原有的储存容量,IT 管理者也能够将 EJ1600 v2 视为 Enterprise ZFS NAS 的外接储存装置,提供高速、安全且较低成本的 NAS 备份方案。QNAP RTRR (Real-Time Remote Replication) 或 rsync 实时备份服务能让 IT 管理者将 Enterprise ZFS NAS 的数据以实时或是排班的方式,备份到 EJ1600 v2。


支持 SAS硬盘/SSD

EJ1600 v2 弹性的磁盘选择。IT 管理者可以选用高效能、高可靠的企业级 SAS 硬盘执行极重要数据存取应用;选用速度及稳定度兼具的 SSD 进行 I/O 动作频繁的存取应用。


EJ1600 v2下载产品规格书
机型3U 机架式
主机接口每一控制器三个 SAS (一个输入、一个输出、一个保留) 12Gbps,4 个端口
LED 指示灯系统电源 LED (绿色):开/关
系统状态 (绿色/橘色):运作中、系统错误、低电源、降级 RAID 模式、内存失败、风扇/电源供应失败、系统/硬盘过热、存储池达到临界值、系统执行接收、电源供应器拔除
LCD 状态显示 (二位数字):JBOD 联机状态
按钮电源 / 系统重置
尺寸 (高x宽x深)132 × 446.2 × 618 mm
重量 (净重)24.11 kg
重量 (毛重)33.76 kg
支持的硬盘/固态硬盘数目上限16
硬盘类型3.5 英寸 SAS12/6Gb/s、硬盘或 2.5 英寸 SAS 固态硬盘
工作温度0 - 40 °C (32°F - 104°F)
相对湿度5~95% RH (不凝结),湿球:27˚C (80.6˚F)
电源供应器备援/热抽换 ATX 电源供应器,450W,90-240Vac~,50-60Hz
耗电量:运作模式,典型值344.19 W
噪音值53.5 db(A)
系统警示蜂鸣器
系统管理下列功能透过 QNAP QES 操作系统管理。

支持硬盘 S.M.A.R.T. 功能
RAID 扩充机箱 LED 识别灯
RAID扩充机箱位置指示
RAID 扩充机箱上的硬盘位置指示
智能型风扇控制
频内韧体更新
RAID 扩充机箱的硬盘、RAID 群组、存储池和磁盘区透过 QES 操作系统设定。

可高 1PB 单一磁盘区
支持存储池中多个 RAID 群组,确保数据安全
在线存储池扩充
在线硬盘扩充
区块类型 iSCSI LUN
支持磁盘区动态配置以回收空间
支持 iSCSI LUN 动态配置以回收空间
注意:请仅使用 QNAP 内存模块,以保证系统性能和稳定性。对于有多个内存插槽的 NAS 设备,请使用规格相同的 QNAP 模块。
警告:使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
* 噪音值测试环境:
参考标准: ISO 7779 ; 依 Bay 数装载最多数量硬盘 ; 以 Bystander Position 测量 ; 取机器运行中前方一米处平均数据
设计及规格若有变更,恕不另行通知。


扩展盘柜管理

下列功能都由 QNAP QES 操作系统执行管理。

  1. 支持硬盘的 S.M.A.R.T. 功能

  2. RAID 扩展盘柜 LED 指示识别

  3. RAID 扩展盘柜的位置指示

  4. RAID 扩展盘柜内部的磁盘位置指示

  5. 智能风扇控制

  6. 带内固件更新

RAID 扩展盘柜的磁盘、 RAID 组、 存储池等各项功能参数都由 QES 操作系统进行配置。

  1. 单个卷容量高达 1PB

  2. 支持在单个存储池中使用多个 RAID 组,进一步确保数据安全

  3. 存储池在线扩容

  4. 存储卷在线扩容

  5. 基于块的 iSCSI LUN

  6. 精简置备卷,支持空间回收

  7. 精简置备 iSCSI LUN ,支持空间回收

基于双主动控制器 / 双循环路径的高可用架构

超高的可用性

  1. 能容许单点故障的双控制器和双环路架构

  2. 双冗余后端 IO 路径 (基于双控制器配置)

  3. 拓扑模式:

    • 单控制器,单路径

    • 单控制器,多路径,环回

    • 双控制器,单路径

    • 双控制器,多路径,环回

可扩展性

  1. 支持高达16个磁盘插槽

  2. 支持 JBOD 串接级联配置,最多连接 7 个 JBOD 扩展盘柜

卓越的FRU(快速现场插拔更换)设计

  1. 电源模块、 磁盘和控制器模块均支持热插拔,易于维护和部署

  2. 紧凑型双电源模块

智能存储管理器

QES 存储管理器拥有直观的图形界面,提供清晰明了的存储系统管理工具和选项。仪表盘可追溯存储系统资源分配状况。存储管理器工具实现了对卷、存储池,磁盘和 iSCSI 存储的集中化管理,让存储管理更轻松。








fb5e1da143770388ab1089751c727c1b_Mini_SAS_external_cable.png1365197c7e0d721f4062a0c4402c0f5f_Powercord.jpg
EJ1600 v2Mini SAS 外接線 (SFF-8644 to SFF-8644),0.5M: CAB-SAS05M-8644电源线 x 2




十字螺丝 x 64 (适合 2.5 吋硬盘)十字螺丝 x 64 (适合 3.5 吋硬盘)E02 系列机壳专用滑轨模块,最大负载 57 公斤: RAIL-E02

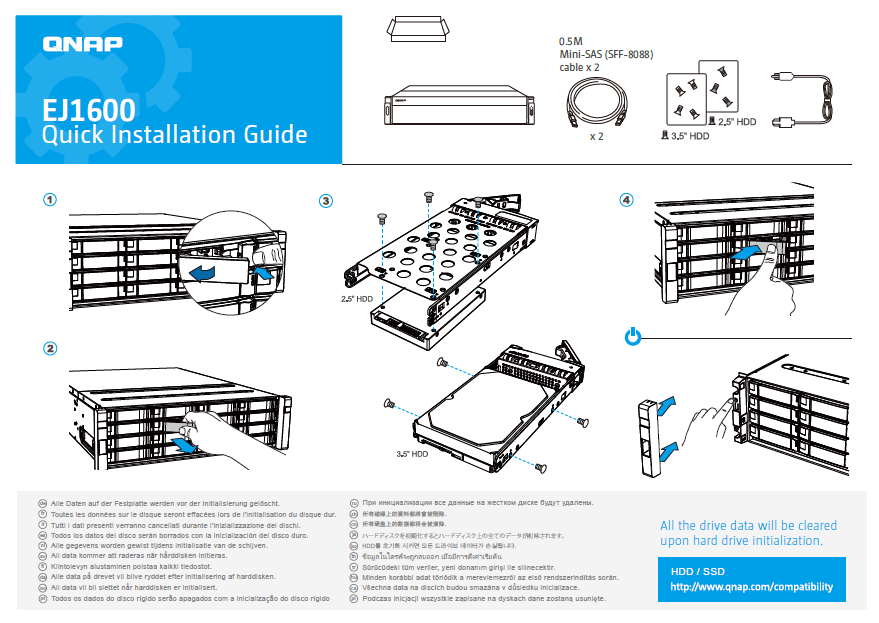

快速安装手册硬盘抽取夹 SSD / 硬盘机种类贴纸×16
